Лепестковая диаграмма в Excel в полярной системе координат

Лепестковая диаграмма по внешнему виду напоминает паутину или звезду. Достаточно специфическое изображение, позволяющее отображать данные каждой категории вдоль отдельной оси. Каждая ось начинается в центре рисунка и заканчивается на внешнем круге.

Что показывает лепестковая диаграмма

Лепестковая диаграмма – разновидность круговой, которая отлично подходит для представления данных, сгруппированных по определенному признаку (по годам, месяцам, категории товаров и т.п.).

В каких ситуациях полезна именно лепестковая диаграмма:

• нужна максимальная наглядность;

• необходимо проиллюстрировать изменчивость показателей сразу по нескольким направлениям;

• важно показать на одном графике зависимость переменных величин от набора стабильных значений.

График паутинообразного типа напоминает по форме колесо. Каждый набор переменных отображается вдоль отдельной оси-спицы. Построение полярной кривой лепестковыми диаграммами выполняется очень просто. Вся графическая область этого типа диаграмм имеет полярную систему координат.

Как построить лепестковую диаграмму в Excel

1. На пустом листе создаем таблицу с данными. Или запускаем книгу, где хранится готовая информация для диаграммы лепесткового типа. Будьте внимательны: независимые переменные (причины) находятся в строках. Зависимые (воздействия) – в столбцах. Данные имеют одинаковый формат.

2. Выделяем данные, которые нужно отобразить на диаграмме. Переходим на вкладку «Вставка» в группу «Диаграммы». Лепестковые находятся в «Других диаграммах». Для примера выберем подтип «заполненной».

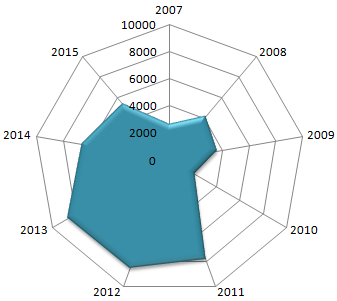

3. После нажатия ОК появится рисунок. Чтобы изменить цвет заливки, стиль, размер построенной диаграммы, используйте вкладки «Макет», «Формат», «Конструктор». В примере – объемная диаграмма лепесткового типа.

* При выделении ячеек с данными для включения в график названия тоже можно выделять. Excel распознает их и включает в подписи к секторам.

В примере получился такой рисунок, т.к. в таблице только один столбец с переменными значениями. Возьмем для построения диаграммы лепесткового типа данные из другого диапазона:

Добавились столбцы с переменными. Их нужно включить в диаграмму. Для этого щелкаем правой кнопкой мыши по области построения и нажимаем «Выбрать данные». В открывшемся диалоговом окне добавляем элементы легенды.

Получаем такой рисунок:

* Чтобы не перегружать рисунок, количество столбцов с данными не должно быть больше семи.

Построение графика в полярной системе координат с помощью Excel

В разных областях науки и техники существуют декартовые координаты и полярная система координат. Примеры знаменитых кривых в полярных координатах – уравнение кардиоиды, архимедова спираль, уравнение розы и др.

Инструмент «Лепестковая диаграмма» позволяет легко и быстро строить графики в полярной системе координат:

1. для каждой категории предусмотрена отдельная ось, а все оси выходят из одной точки – центра;

2. значение ряда данных – расстояние от центра до маркера – величина радиуса;

3. категория – угловая координата точки – наклон радиуса.

Известны следующие значения точек:

π /8	π /6	π /4	π /3	3π/8	5π/12	π/2	7 π/12
5 π/8	4 π/6	3 π/4	5 π/6	7 π*8	11 π/12	π

Уравнение функции:

r = 3 * sin (6 * ^φ)/

Заполним таблицу данных в Excel. Программа понимает число π и автоматически рассчитывает синусы.

Формулы для заполнения первого столбца берем из таблицы значений точек:

В соседнем столбце запишем формулу, по которой Excel будет считать значение функции r:

Выделим найденные значения функции. Перейдем на вкладку «Вставка». Подтип лепестковой диаграммы – «Лепестковая с маркерами». Получим в результате вот такой график в системе полярных координат:

На одной графической области в полярных координатах с помощью диаграммы лепесткового типа можно построить два и более графика.
