1.1 Цель работы:

Исследование трехфазной асинхронной машины с короткозамкнутым ротором при питании от сети в среде MATLAB.

1.2 Модель для исследования машины с КЗ ротором.

1) Asynchronous Machine SI Units – Трехфазная асинхронная машина.

2) Machine Measurement – Блок Передачи Момента и Скорости на Scope.

3) Active & Reactive Power – Блок Активной и Реактивной мощностей.

4) Voltage Measurement - Блок для Напряжения.

5) Current measurement – Блок для Тока.

6) AC Voltage Source - Источники переменного трехфазного напряжения.

7) Display – Для количественного представления измерений.

8) Scope – Блок для наблюдения токов статора, а так же скорости и момента Асинхронной Машины.

9) RMS – Блок для измерения действующего тока на источнике.

Вычисления производятся по выражениям:

Φ=arctg*Q1/P1, P2=Mω, η=P2/P1, s=(ω1-ω)/ω1.

По данным таблиц строится механическая характеристика машины и на отдельном графике – рабочие характеристики.

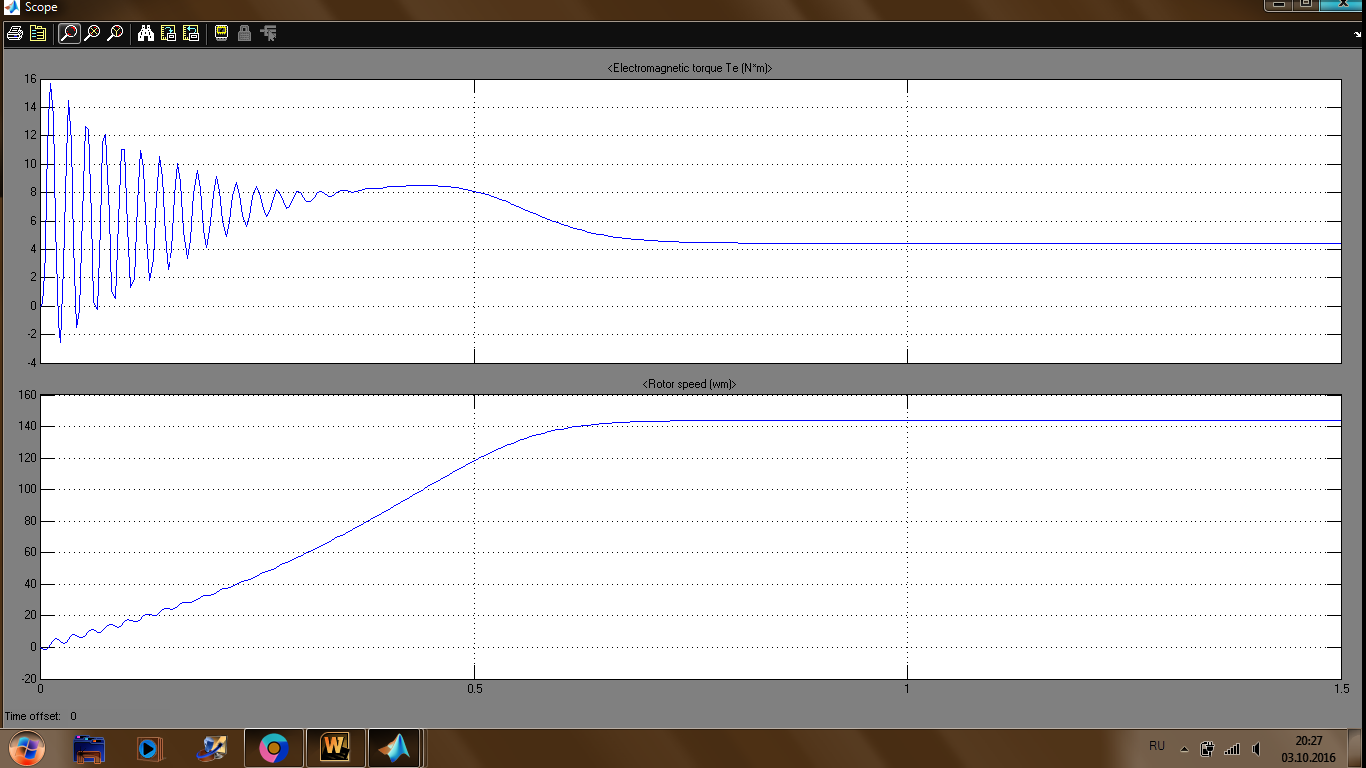

Временные зависимости переменных состояния машины (скорость, электромагнитный момент) можно наблюдать на экране осциллографа..

При проведении исследований заполняется таблица 1.

М[Нм]	ω[рад/с]
0.7	154.1
2.4	149.3
3.5	145.7
4	143.9

Заключение

С помощью программы Matlab создали модель системы автоматического управления трехфазной асинхронной машины с короткозамкнутым ротором при питании от сети, и получили навыки расчета. Создали структурную схему модели системы. Произвели расчет необходимых коэффициентов и параметров структурной схемы. Установили рассчитанные параметры и коэффициенты в элементы и блоки структурной схемы Matlab Simulink
