1. Лабораторная работа №1. Исследование режимов работы электропередачи  220 кВ

1. Цель работы

В работе исследуется режим холостого хода линии, а также проверяются законы изменения напряжения и потерь мощности в электропередаче в зависимости от мощности нагрузки.



2. Схема исследуемой электропередачи

Исследуются режимы работы двухцепной линии электропередачи с понижающими трансформаторами в конце линии (рисунок 1.1).

            Рисунок 1.1 – Параметры линий и трансформаторов, мощности нагрузки задаются преподавателем.



1.3  Подготовка и содержание работы

а) Изучить необходимый теоретический материал по дисциплине «Электрические сети и системы». Ознакомиться с инструкцией работы программы «RASTR».

б) Для исследуемой электропередачи по варианту исходных данных, приведенных в таблице 1.1, рассчитать параметры линий и трансформаторов.

в) Составить схему замещения электропередачи.

г) Провести расчеты режима холостого хода, расчеты при изменении активной нагрузки при tgφ = 0, а также выяснить влияние tgφ₂(Q) на режим напряжения в конце линии при постоянном напряжении в начале и постоянной активной мощности нагрузки. Предполагается, что tgφ₂ изменяется в пределах от  tgφ₂ = -1 до  tgφ₂ = 1.

д) По результатам расчетов режимов построить зависимости напряжения в конце линии, потерь активной мощности, а также к п д электропередачи   в функции  tgφ₂.

1.4 Порядок выполнения работы

1.4.1 Ввести подготовленные расчетные данные в память ЭВМ ( в соответствии с инструкцией программы «RASTR»).

1.4.2 Провести расчеты режима холостого хода. Получить результаты расчета и списать их с экрана компьютера. Построить векторную диаграмму.

1.4.3 Провести расчеты при изменении активной мощности нагрузки и при tgφ₂=0. (Мощность нагрузки  изменять в пределах  1.0Р₂; 0.8Р₂; 0.6Р₂; 0.4Р₂). Напряжение в начале линии поддерживается постоянным. Получить результаты расчета и списать их с экрана компьютера. Построить зависимости  U₂ = f(Р₂),  ΔР = f(Р₂).

1.4.4 Провести расчеты режима электропередачи при изменении величины и характера реактивной мощности нагрузки при постоянной активной мощности и постоянном напряжении в начале линии. (Реактивную мощность нагрузки изменять в пределах от  1.0Q₂; 0.8Q₂; 0.6Q₂; 0.4Q₂  до  -1.0Q₂; -0.8Q₂; -0.6Q₂; -0.4Q₂). Построить зависимости  U₂ = f(tgφ₂),  ΔР = f(tgφ₂). Выяснить влияние изменения реактивной мощности на к п д. линии. Построить зависимость  η = f(tgφ₂).

1.4.5 Проанализировать полученные результаты и сделать выводы.

Т а б л и ц а 1.1- Исходные данные к выполнению работы

№ Вар	L, км	Марка провода	Тип трансформатора	Нагрузка МВА
6	150	АС  240/32	ТРДЦН63000/220	80+j30

Перед выполнением работы в программе RASTR, проведем предварительный расчет, выписав из справочника данные о проводе и трансформаторе:

r₀=43,5 Ом; x₀=12,1 Ом; b₀=2,6·10^-4 См.

Рассчитаем основные параметры линии длиной 150 км:

R_л=0,5·r₀·L=0,5·43,5·1,5=32,625 Ом;

X_л=0,5·х₀·L=0,5·12,1·1,5=9,075 Ом;

B_л=2·b₀·L=2·2,6·10^-4·1,5=7,8·10^-6 См.

Запишем паспортные данные трансформатора ТРДЦН 63000/220:

S_ном=63 МВА; R_т=3,9/2=1,95 Ом;

Х_т=100,7/2=50,35 Ом, K=11/230=0,047.

1) исследование с нагрузкой P=80+j30 МВА:

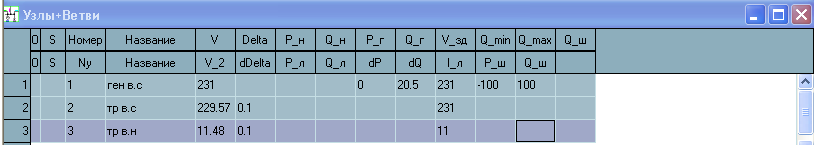

Рисунок 1 – с нагрузкой P=80+j30 МВА

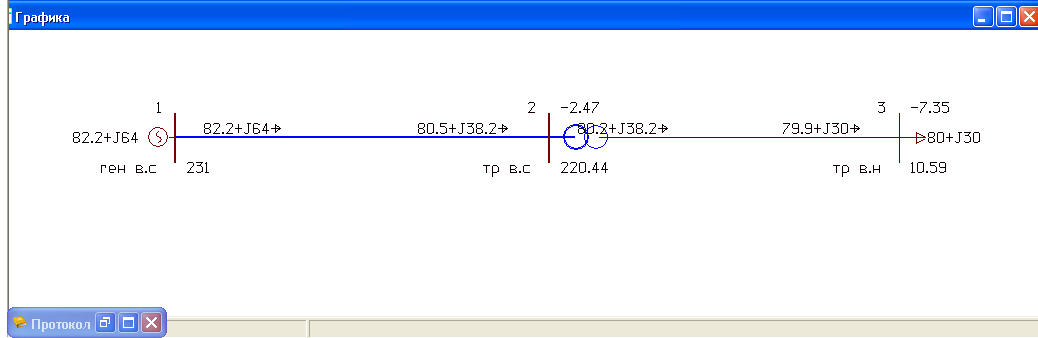

Рисунок 2 – схема с нагрузкой P=80+j30 МВА

2) исследование холостого хода: P=0 МВА:

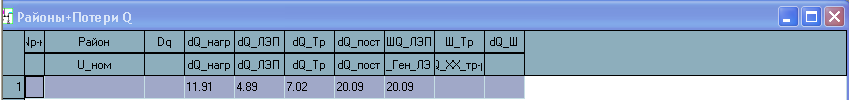

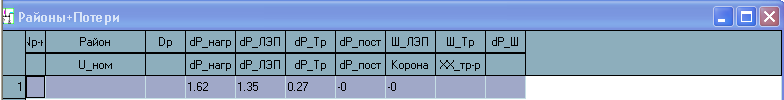

Рисунок 3 – исследование холостого хода: P=0 МВА

Рисунок 4 – схема холостого хода: P=0 МВА

3) исследование с нагрузкой P=40+j30 МВА (в 2р. уменьшил активную нагрузку):

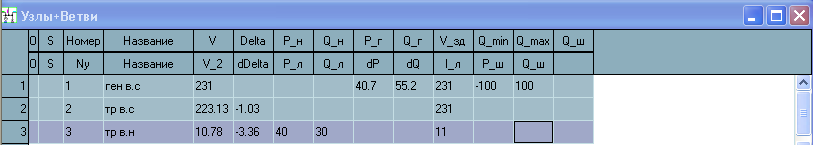

Рисунок 5 – с нагрузкой P=40+j30 МВА

Рисунок 6 – схема с нагрузкой P=40+j30 МВА

4) исследование с нагрузкой P=80+j15МВА (в 2р. уменьшил реактивную нагрузку):

Рисунок 7 – с нагрузкой P=80+j15МВА

Рисунок 8 – схема с нагрузкой P=80+j15МВА

Заключение

В ходе выполнения данной лабораторной работы были закреплены навыки расчета параметров линии, работы с литературой,по результатам расчетов режимов построить зависимости напряжения в конце линии, потерь активной мощности и практические знания пользование программой Rastr.
