Некоммерческое акционерное общество
«АЛМАТИНСКИЙ УНИВЕРСИТЕТ ЭНЕРГЕТИКИ И СВЯЗИ»
Кафедра «Электрические станции, сети и системы»
Расчетно – графическая работа № 1
По дисциплине: Электрические сети и системы
Специальность: 5В071800 – Электроэнергетика
Выполнил: Картен Д. ГруппаЭ-14-7
Номер зачетной книжки: 144305
Принял: доц. Генбач Н. А.
____________ _____________«____» ____________2017 г.
(оценка) (подпись)
Алматы
2017
Содержание
Введение………………………………………………………………………..3
1 Цель и задачи работы………………………………………………………..4
2 Исходные данные……………………………………………………………4
3 Расчетная часть………………………………………………………………5
4 Ответы на контрольные вопросы………………………………………….10
Заключение……………………………………………………………………16
Список литературы…………………………………………………………...17
Введение
В данной расчетно-графической работе будет рассмотрены вопросы по расчетам главных характеристик указанной схемы. Мы имеем подстанцию, которая соединена с помощью ЛЭП с трехобмоточным трансформатором или автотрансформатором. Линия электропередачи один из компонентов электрической сети, система энергетического оборудования, предназначенная для передачи электроэнергии посредством электрического тока. Также электрическая линия в составе такой системы, выходящая за пределы электростанции или подстанции. Различают воздушные и кабельные линии электропередач. По ЛЭП также передают информацию при помощи высокочастотных сигналов. Используются они для диспетчерского управления, передачи телеметрических данных, сигналов релейной защиты и противоаварийной автоматики.
Строительство ЛЭП, сложная задача, которая включает в себя проектирование, производственные работы, монтаж, пуско-наладку, обслуживание. Трансформатор это статическое электромагнитное устройство, имеющее две или более индуктивно связанные обмотки на каком либо магнитопроводе и предназначенное для преобразования посредством электромагнитной индукции одной или нескольких систем переменного тока в одну или несколько других систем, без изменения частоты. Трансформатор осуществляет преобразование переменного напряжения и гальваническую развязку в самых различных областях применения электроэнергетике, электронике и радиотехнике.
1 Цель и задачи работы
Потребители понизительной подстанции, на которой установлено «n» трехобмоточных трансформаторов получают электроэнергию по воздушной линии электропередачи длинной L. Среднегеометрическое расстояние между проводами равно D. Мощность потребителей подстанции на шинах среднего и низшего напряжения составляет соответственно α и β от номинальной мощности трансформаторов и имеет одинаковые Tmax и cosφ.
Число цепей линии равно количеству трансформаторов на подстанции.
Требуется:
а) составить схему замещения ЛЭП и схему замещения трансформаторов. Параметры схем замещения определить расчетным путем;
б) определить потери мощности в элементах сети и уровни напряжения в узловых точках схемы замещения электропередачи.

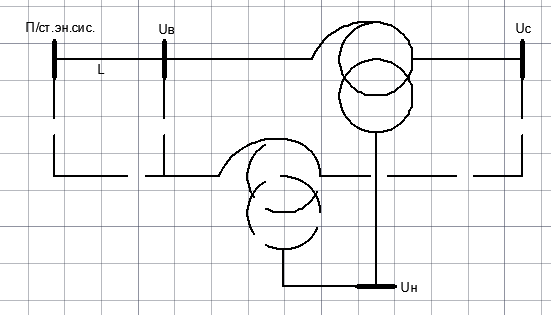

Рисунок 1 - Расчетная схема сети
