АЛМАТИНСКИЙ УНИВЕРСИТЕТ ЭНЕРГЕТИКИ И СВЯЗИ
Кафедра электропривода и автоматизации промышленных предприятий
Лабораторная работа № 8
по дисциплине: Электрические машины
на тему: Исследование трехфазного синхронного двигателя
Специальность 5В071800 - Электроэнергетика
Выполнил: ст. гр. Э-14-7
Картен Д.
Руководитель: ст. преп. Кузьмин Ю. В.
«____» ___________________ 20___г.
Алматы 2016
Цель работы
Ознакомление с асинхронным пуском трехфазного синхронного двигателя (СД) и исследование его рабочих свойств путем снятия опытных характеристик.
Программа работы
-
Изучить схему для экспериментального исследования синхронного двигателя (в дальнейшем изложении СД), состав и назначение модулей, используемых в работе.
-
Осуществить асинхронный пуск.
-
Снять рабочие характеристики СД.
-
Снять U-образные характеристики СД.
-
Провести обработку экспериментальных данных, составить отчет и сделать заключение по работе.
1. Асинхронный пуск синхронного двигателя
Схема для проведения асинхронного пуска синхронного двигателя представлена на рис. 1.
Особенность пуска СД заключается в том, что при асинхронном пуске нужно ротор СД разогнать до скорости, близкой к синхронной 0 и обмотку возбуждения (ротора) подключить к источнику напряжения постоянного тока для создания тока возбуждения Iвс.

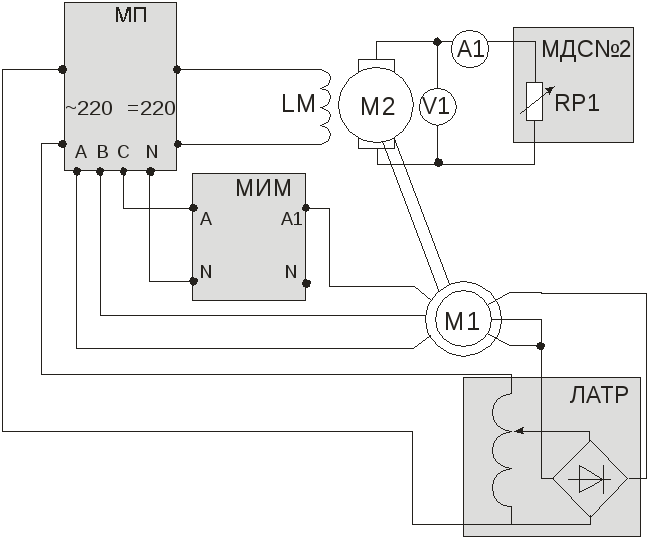

Рис. 1. Схема асинхронного пуска СД и снятия рабочих характеристик
В данной работе роль синхронного двигателя выполняет асинхронный электродвигатель с фазным ротором М1, роторная цепь которого подключена к регулируемому источнику постоянного тока автотрансформатора. Постоянный ток в роторной цепи Iвс. измеряется амперметром РА модуля ЛАТР. Подключение роторной цепи осуществляется через переключатель SA1 модуля автотрансформатора.
Статорная обмотка АД через модуль измерителя мощности подключается непосредственно на сеть.
Нагрузка СД создается двигателем постоянного тока (ДПТ) М2, работающим в режиме нагрузочной машины. Якорная цепь машины постоянного тока подключается на сопротивление МДС№2.
Питание обмотки возбуждения двигателя постоянного тока (ДПТ) осуществляется от клемм «=220 В» модуля питания.
Измерение тока якоря осуществляется с помощью прибора PA1 модуля измерительного.
Текущее значение частоты вращения n агрегата наблюдать на индикаторе СМ.
Асинхронный пуск проводится в следующей последовательности:
– включить автоматы QF1 и QF2 модулей МПС и МП соответственно, синхронная машина разгонится до подсинхронной скорости;
– переключатель SA1 модуля ЛАТР перевести в верхнее положение, изменяя положение ручки автотрансформатора, наблюдать изменение тока ротора Iв сд по прибору РА и вход в синхронизм СД.
После того, как СД втянется в синхронизм, можно снимать его рабочие характеристики.
2. Рабочие характеристики синхронного двигателя
Схема для снятия рабочих характеристик представлена на рисунке 8.1.
Рабочие характеристики представляют собой зависимости Ic, Р1, М2, и cos = f(Р2) при Uc = и Iв.сд = const.
Снятие рабочих характеристик проводится в следующей последовательности:
– установить ток возбуждения СД Iв.сд = 1А, необходимо учесть, что напряжение после диодного выпрямителя отличается от входного напряжения на Kф=1,11
– переключателем SA1 модуля МДС№2 увеличивать нагрузку ГПТ пока синхронный двигатель не выпадет из синхронизма или ток якоря ГПТ не достигнет номинального значения Iнагр = Iя ≈ Iян. (Iян. = 1,3 А). Выше этого значения двигатель не нагружать! (SA1 в «0» не выводить!).
Данные опыта занести в табл. 1 и табл. 2.
Таблица 1
Со стороны СД |
|||||||||||||
Данные опыта |
Расчетные данные |
||||||||||||
Uф |
Iф= Iс |
Рф |
Iв.сд |
сosφ |
Р1 |
рэл1 |
Рст |
Рэм |
Мэм.сд |
М0 |
М2 |
Р2 |
|
В |
А |
Вт |
А |
|
Вт |
Вт |
Вт |
Вт |
Нм |
Нм |
Нм |
Вт |
% |
208 |
0,761 |
84 |
0,5 |
0,53 |
252 |
25,1 |
4,75 |
222 |
1.41 |
0.07 |
1.34 |
210.3 |
83.45 |
209 |
0,843 |
102 |
0,7 |
0,57 |
306 |
34,1 |
4,75 |
267 |
1.7 |
0.07 |
1.63 |
255.9 |
83.62 |
210 |
1,046 |
139 |
1 |
0,63 |
417 |
65,2 |
4,75 |
347 |
2.2 |
0.07 |
2.13 |
334.4 |
80.19 |
Таблица 2
Со стороны ГПТ |
|||||||||
Данные опыта |
Расчетные данные |
||||||||
Uя |
Iя |
iв |
n |
См |
Мэм.гпт |
Iяо |
М0 |
М2 |
Р2 |
В |
А |
А |
рад/с |
|
Нм |
А |
Нм |
Нм |
Вт |
160 |
1 |
0,5 |
1511 |
1.2 |
1.2 |
0.2 |
0.24 |
0.96 |
150.7 |
160 |
0,8 |
0,7 |
1511 |
1.2 |
0.96 |
0.2 |
0.24 |
0.72 |
113.04 |
140 |
0,4 |
1 |
1511 |
1.2 |
0.48 |
0.2 |
0.24 |
0.24 |
37.68 |
После проведения опыта установить модули в исходное состояние, отключить автоматы QF1 и QF2.
Расчетные данные
Р1 – полная активная мощность, подводимая к СД, Вт:
Р1 = mРф
сosφ – коэффициент мощности СД:
сosφ
=
;
рэл.1 – электрические потери в обмотке статора:
рэл.1 = Iс m1Iс2r1;
Pст – потери в стали при напряжении Uф = Uс;
r1– принимается из Приложения Б, а потери в стали из данных, которые получены при исследовании асинхронного двигателя;
Рэм – электромагнитная мощность СД:
Рэм = Р1 - рэл.1 - рст;
0 – синхронная угловая частота вращения электродвигателя, рад/с:
;
Мэм – электромагнитный (полный) момент, развиваемый СД, Нм:
Мэм
=
;
М0 – момент холостого хода СД, Нм:
М0
=
;
Рмех.сд – принимаются из Приложения Б и равны механическим потерям асинхронного двигателя рмех.ад;
М2 – полезный момент на СД, Нм:
М2 = Мэм – М0;
Р2 – полезная мощность на валу СД, Вт:
Р2 = М20;
– КПД синхронного двигателя:
=
100%.
Полезную мощность на валу СД можно определить также со стороны ГПТ:
Мэм.гпт – электромагнитный момент ГПТ, Нм:
Мэм.гпт = СмIя;
М0.гпт –момент холостого хода ГПТ, Нм:
М0.гпт = СмIя0;
См, Iя0 – принимаются из Приложения Б для соответствующей частоты вращения и тока возбуждения ГПТ;
М2 – полезный момент на СД, Нм:
М2 = Мэм.гпт – М0.гпт;
Р2 – полезная мощность на валу СД, Вт:
Р2 = М20.
По опытным и расчетным данным построить зависимости рабочих характеристик СД: Iс, Р1, М2, и сosφ= f(Р2).
3. U-образные характеристики СД
U-образные характеристики представляют собой зависимости тока статора Iс и cos от тока возбуждения Iв.сд при моменте нагрузки М = const: Iс, cos = f(Iв.сд).
С
хема
для снятия U-образные
характеристики СД представлена на
рисунке 8.1.
Внешний вид U-образные характеристики СД представлен на рис. 2.
Рис. 2. Внешний вид U-образные характеристики СД
Снятие U-образные характеристики СД проводится в следующей последовательности:
– осуществить асинхронный пуск СД;
– установить ток возбуждения СД равным Iв.сд = 0,5А;
– переключателем SA1 модуля МДС№2 установить ток нагрузки Iн = 0,5А, что соответствует M = const.
– ручкой автотрансформатора увеличивать ток возбуждения.
Данные опыта занести в табл. 3.
Таблица 3
-
Iн = 0,5
Uс, В
205
205
207
Iс, А
0,882
0,79
0,664
Рф, Вт
55
53
44
Увеличить ток нагрузки до Iн = 1А и повторить опыт.
Данные опыта занести в табл. 3.
После проведения опыта установить модули в исходное состояние и отключить автоматы QF1 и QF2.
По данным табл. 3 построить семейство U-образные характеристики.
