Лабораторная работа № 3. Исследование защитных характеристик автоматических выключателей.
Цель работы: Изучение конструкций современных автоматических выключателей модульного типа и с микропроцессорным расцепителем и снятие их защитных характеристик.
Программа работы:
1.Ознакомиться с теоретическими сведениями по теме работы
2.Ознакомиться с конструкциями автоматических выключателей, имеющихся в лаборатории.
3.Выполнить исследования защитных характеристик установленных на стенде автоматических выключателей.
4.Используя компьютерную программу, выполнить расширенные исследования защитных характеристик выключателя NZM2 с микропроцессорным расцепителем в соответствии с вариантом задания, приведенного в таблице 2
5.Построить полученные зависимости, сравнить их с каталожными данными. Сделать и написать выводы по работе.
Описание лабораторного стенда
Схема установки приведена на рисунке 7.

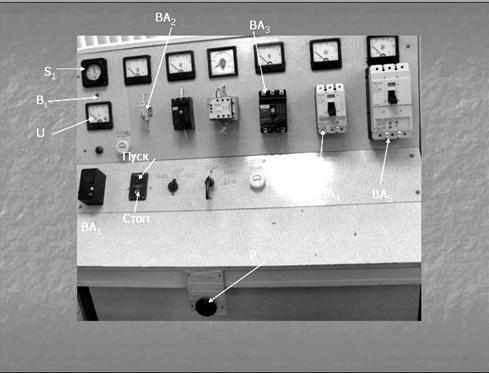

Рисунок 7 - Стенд к лабораторным работам по электрооборудованию распределительных устройств до и выше 1000 вольт
Условные обозначения, приведенные на стенде и на рисунке, представляют собой:
ВА1 –ВА5 - Автоматические выключатели;
U - Вольтметр;
S - Секундомер;
Bs- Выключатель секундомера.
А – Амперметр;
Пуск, Стоп – Кнопки пульта управления;
Р – регулятор напряжения (тока).
Порядок снятия защитных характеристик автоматических выключателей следующий:
1. С помощью автоматического выключателя ВА1 подаем напряжение сети на стенд. При наличии напряжения загорается сигнальная лампочка ЛС
2. Нажимая на кнопку Пуск, подаем напряжение сети на нагрузочный трансформатор.
3. Выключаем секундомер, устанавливая выключатель секундомера в положение «откл».
4. Выключаем автоматы ВА2, ВА4, ВА5.
Включаем автомат ВА3 для настройки тока в цепи и с помощью регулятора Р устанавливаем необходимый ток цепи, контролируя его значение по амперметру А.
! Данную операцию необходимо выполнять достаточно быстро, не допуская чрезмерного нагрева проводников цепи током короткого замыкания.
После установки требуемого тока в цепи автомат ВА3 отключают.
Далее снимается защитная характеристика автомата ВА2 (Автомат С-25) и автомата ВА4 (Автомат NZM2)
Для снятия защитной характеристики автомата необходимо
1. Включить секундомер, а затем и испытуемый автомат.
2. После отключения цепи расцепителем автомата снимаются и заносятся в протокол испытания ток цепи и время срабатывания секундомера.
3.Для установленного тока цепи снимаются 5-7 значений времени срабатывания выключателя.
4.Далее устанавливается новое значение тока цепи и измерения, проделанные выше, повторяются. Новые значения также заносятся в протокол испытания. Эксперименты повторяются столько раз, сколько это необходимо для построения защитной характеристики автомата.
Полученные экспериментальные данные обрабатываем с помощью пакета анализа Excel Описательная статистика по аналогии с предыдущей работой по исследованию защитных характеристик предохранителей.
По полученным данным находим минимальное и максимальное значения времени отключения испытуемого автомата, по которым и строим зависимости времени отключения автомата от кратности тока.
Поскольку для автоматического выключателя типа NZM2 с микропроцессорным расцепителем уставки установлены по умолчанию дальнейшие исследования защитных характеристик этого автомата проводятся на компьтерной программе индивидуально каждым студентом в соответствии с вариантом задания, определяемого по последней цифре его зачетной книжки.
Порядок снятия защитных характеристик выключателя NZM2 на компьютере следующий.
1.Перед началом работы, как и при выполнении работы № 2, открываем меню программ лабораторных работ по электрическим аппаратам.
Рисунок 8 - Меню для открытия лабораторных работ
2. Выбираем пункт меню Исследование защитных характеристик автоматического выключателя NZM2 и нажимаем кнопку ОК.
3. В появившемся окне программы, приведенном на рисунке 9, устанавливаем в соответствии с заданием нужные параметры и проводим необходимые исследования
Оформление отчета
Tp = 6 tсд=100 | |||||
286 |
352 |
440 |
660 |
791 |
792 |
138,1 |
93,121 |
56,25 |
27,67 |
22,21 |
0 |
134,123 |
82,34 |
56,4 |
29,61 |
20,33 |
0 |
135,19 |
90,48 |
61,65 |
30,79 |
21,93 |
0 |
128,47 |
88,61 |
61,6 |
27,74 |
20,57 |
0 |
128,76 |
86,03 |
59,35 |
28,94 |
20,58 |
0 |
139,71 |
90,94 |
63,14 |
27,17 |
22,56 |
0 |
122,097 |
91,32 |
62,43 |
30,87 |
21,1 |
0 |
Тр = 10 tсд=100 | |||||
286 |
352 |
440 |
660 |
791 |
792 |
214,36 |
139,92 |
99,63 |
46,36 |
35,85 |
0 |
217,69 |
139,98 |
92,85 |
49,98 |
34,27 |
0 |
214,56 |
152,16 |
92,51 |
47,17 |
36,48 |
0 |
239,56 |
146,21 |
98,83 |
46,55 |
37,11 |
0 |
240,76 |
164,28 |
90,84 |
50,9 |
38,16 |
0 |
210,44 |
153,83 |
96,84 |
48,92 |
37,78 |
0 |
213,69 |
144,1 |
103,96 |
48,89 |
33,91 |
0 |
Тр = 20 tсд=100 | |||||
286 |
352 |
440 |
660 |
791 |
792 |
447,84 |
289,57 |
191,53 |
96,6 |
75,08 |
0 |
476,61 |
292,16 |
190,72 |
91,26 |
72 |
0 |
439,11 |
285,36 |
194,7 |
102,08 |
74,8 |
0 |
458,23 |
274,57 |
184,06 |
98,15 |
73,3 |
0 |
444,68 |
284,056 |
194,21 |
96,104 |
75,5 |
0 |
445,55 |
321,08 |
187,29 |
94,5 |
67,8 |
0 |
441,64 |
274,84 |
199,12 |
90,59 |
69,62 |
0 |
Тр = 6 tсд=200 | |||||
286 |
352 |
440 |
660 |
791 |
792 |
123,48 |
89,75 |
55,16 |
28,64 |
20,56 |
0 |
124,21 |
94,03 |
60,45 |
26,77 |
21,55 |
0 |
129,45 |
82,77 |
62,6 |
27,59 |
21,06 |
0 |
124,74 |
84,43 |
58,79 |
28,1 |
22,78 |
0 |
121,77 |
91,78 |
54,58 |
27,12 |
22,43 |
0 |
134,201 |
88,39 |
69,96 |
29,17 |
21,06 |
0 |
136,98 |
86,92 |
57,56 |
27,43 |
22,21 |
0 |
Тр = 10 tсд=200 | |||||
286 |
352 |
440 |
660 |
791 |
792 |
212,89 |
147,96 |
98,92 |
47,38 |
36,09 |
0 |
206,42 |
142,29 |
101,56 |
51,19 |
34,85 |
0 |
204,14 |
144,46 |
104,31 |
43,34 |
38,54 |
0 |
215,4 |
137,02 |
94,82 |
50,93 |
34,43 |
0 |
233,44 |
148,03 |
98,19 |
48,84 |
33,94 |
0 |
214,42 |
141,07 |
90,83 |
46,95 |
35,45 |
0 |
212,03 |
157,65 |
99,64 |
45,58 |
36,41 |
0 |
Тр = 20 tсд=200 | |||||
286 |
352 |
440 |
660 |
791 |
792 |
446,8 |
296,44 |
196,39 |
102,88 |
76,41 |
0 |
423,13 |
306,06 |
205,03 |
93,8 |
72,74 |
0 |
451,02 |
316,42 |
196,32 |
95,95 |
71,49 |
0 |
453,96 |
290,03 |
192,71 |
94,81 |
75,69 |
0 |
473,51 |
287,01 |
195,31 |
98,71 |
75,49 |
0 |
442,8 |
286,52 |
186,36 |
91,56 |
74,02 |
0 |
420,62 |
279,34 |
198,81 |
94,95 |
74,49 |
0 |
286 |
352 |
440 |
660 |
791 |
792 |
132,35 |
88,97729 |
60,11714 |
28,97 |
21,32571 |
0 |
221,58 |
148,64 |
96,49429 |
48,39571 |
36,22286 |
0 |
450,5229 |
288,8051 |
191,6614 |
95,612 |
72,58571 |
0 |
127,833 |
88,29571 |
59,87143 |
27,83143 |
21,66429 |
0 |
214,1057 |
145,4971 |
98,32429 |
47,74429 |
35,67286 |
0 |
444,5486 |
294,5457 |
195,8471 |
96,09429 |
74,33286 |
0 |

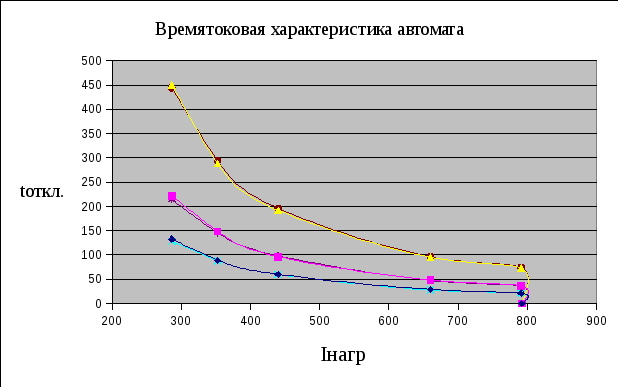

Рисунок 9 – Времятоковая характеристика автомата
Таблица 3 – Варианты заданий к лабораторной работе № 3
№ варианта |
( Ir), о.е. |
(tr), с. |
Isd, о.е. |
tsd, мс. |
7 |
0,6 |
6, 10, 20 |
3 |
100, 200 |
Ir - кратность номинального тока теплового расцепителя к номинальному току выключателя;
tr - Задержка времени срабатывания теплового расцепителя;
Isd - кратность тока срабатывания электромагнитного расцепителя к номинальному току теплового расцепителя;
tsd – задержка времени срабатывания электромагнитного расцепителя.
