1. Қай сызбада түйістірілген, жиектері тік, екі жақты қосылыстар көрсетілген?

2. Шартты кескіні және белгілеуіне қарап профиль төбесіндегі бұрышы 60⁰ болатын тең бүйірлі үшбұрыш бұрандалары қай сызбада көрсетілген?

1. Қандай сызбада бөлшектің қимасын көрсетілген?

2. Егер А стрелка бойынша оң жаѓы бөлшектің түрі қандай сызбада көрсетілген?

1. Қандай сызбада тік бұрышты бұранда профилі анықталѓан

2. Шартты кескіні және белгілеуіне қарап профиль төбесіндегі бұрышы 55⁰ болатын және ұштары дөңгелек тең бүйірлі үшбұрыш бұрандалары қай сызбада көрсетілген?

1. Кескіні мен белгіленуі бойынша ұсақ қадамды болтпен біріктіру түрін анықтаңдар?

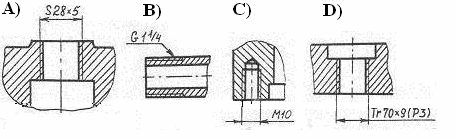

2. Қандай сызбада трапециялық бұранданың профилі көрсетілген?

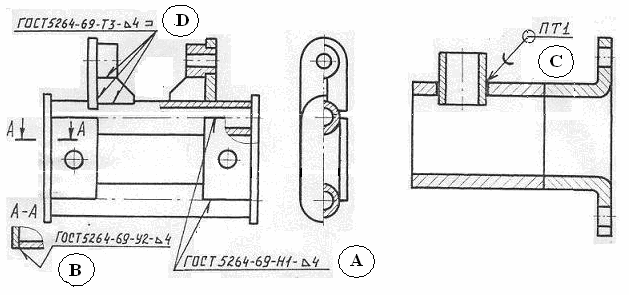

1. Сызбада орындалу және белгіленуі бойынша тавролық түрімен пісірілген қосылыстардың түрін анықтаңдар?

2. Қандай сызбада бөлшектің сатылы тілік көрсетілген?

1. Кескіні мен белгіленуі бойынша шойыннан жасалѓан бөлшектерді шпильканың көмегімен біріктіру түрін анықтаңдар?

2. Бөлшектің астынан қараѓандаѓы көрінісі қандай сызбада көрсетілген?

1. Қандай сызбада шпонканың көмегімен біріктіруі көрсетілген?

2. Қандай сызбада түйістірілген, бір жиегі қиѓаш, бір жақты кілтті қосылыстары анықталѓан?

1. Шартты кескіні және белгілеуіне қарап бүйірлері тең емес трапеция бұранданы қай сызбада көрсетілген?

2. Қандай сызбада тавролық, жиектері тік, екі жақты қосылыстар анықталѓан?

1. Қандай сызбада беттестірілген, жиектері тік, екі жақты қосылыстар анықталѓан?

2. Сызбада орындалу және белгіленуі бойынша беттестірілген түрімен пісірілген қосылыстардың түрін анықтаңдар?

1. Бөлшектің үстінен қараѓандаѓы көрінісі қандай сызбада көрсетілген?

2. Қандай сызбада бөлшектің жергілікті тілік көрсетілген?

1. Кескіні мен белгіленуі бойынша ірі қадамды винтпен біріктіру түрін анықтаңдар?

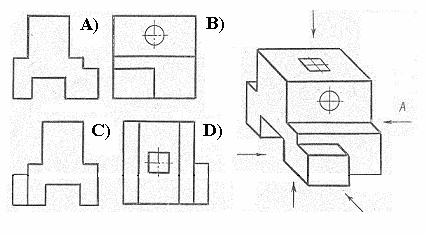

2. Қандай сызбада А стрелкасы бойынша бөлшектің көрінісі көрсетілген?

1. Кескіні мен белгіленуі бойынша шойыннан жасалѓан бөлшектерді шпильканың көмегімен біріктіру түрін анықтаңдар?

2. Сызбада орындалу және белгіленуі бойынша бөлшектерді дәнекерлеп біріктіру түрін анықтаңдар?

1. Қандай сызбада А стрелкасы бойынша бөлшектің көрінісі көрсетілген?

2. Қандай сызбада бөлшектің күрделі сынық тілік көрсетілген?

1. Сызбада орындалу және белгіленуі бойынша түйістіріліп пісірілген қосылыстардың түрін анықтаңдар?

2. Қандай сызбада профиль бойынша құбырлық цилиндрлік бұранданы көрсетілген?

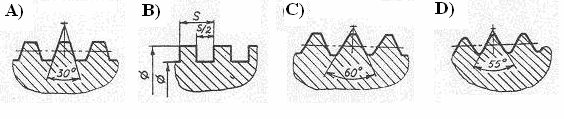

1. Қандай сызбада профилі бүйір қабырѓаларының арасындаѓы бұрышы 30⁰ болатын тең бүйірлі трапеция бұранданы көрсетілген?

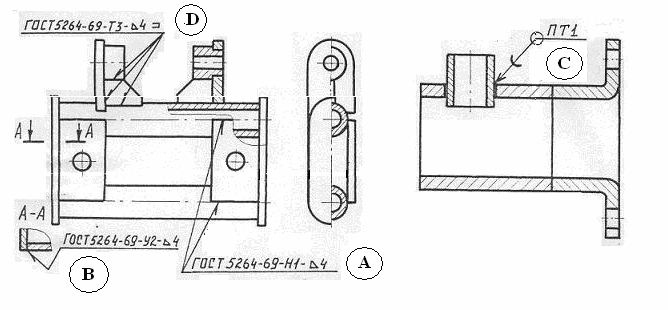

2. Сызбада орындалу және белгіленуі бойынша тавролық түрімен пісірілген қосылыстардың түрін анықтаңдар?

1. Қандай сызбада профиль бойынша метрлік бұранданы көрсетілген?

2. Кескіні мен белгіленуі бойынша фитингінің көмегімен біріктіру түрін анықтаңдар?

1. Сызбада орындалу және белгіленуі бойынша бұрыштық түрімен пісірілген қосылыстардың түрін анықтаңдар?

2. Сызбада орындалу және белгіленуі бойынша беттестірілген түрімен пісірілген қосылыстардың түрін анықтаңдар?

1. Кескіні мен белгіленуі бойынша шойыннан жасалѓан бөлшектерді шпильканың көмегімен біріктіру түрін анықтаңдар?

2. Кескіні мен белгіленуі бойынша болаттан жасалѓан бөлшектердегі бұрандалы тесіктерге арналѓан шпилька түрін анықтаңдар?

1. Кескіні мен белгіленуі бойынша ұсақ қадамды винтпен біріктіру түрін анықтаңдар?

2. Кескіні мен белгіленуі бойынша үшкірісті бұрандалы қозѓалысты винттің түрін анықтаңдар?

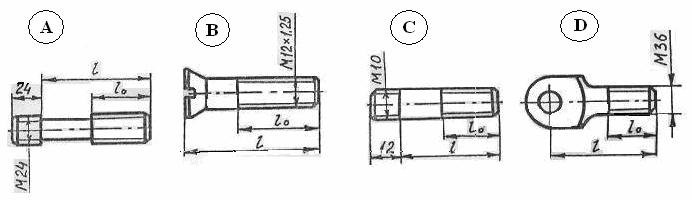

1. Кескіні мен белгіленуі бойынша болаттан жасалѓан бөлшектердегі бұрандалы тесіктерге арналѓан шпилька түрін анықтаңдар?

2. Кескіні мен белгіленуі бойынша ірі қадамды болттың түрін анықтаңдар?

1. Кескіні мен белгіленуі бойынша ұсақ қадамды винтті қандай сызбада көрсетілген?

2. Аксонометриядаѓы берілген (A,B,C,D) көрінісінен қайсысы А түріне сәйкес келеді?

1. Аксонометриядаѓы берілген (A,B,C,D) көрінісінен қайсысы С түріне сәйкес келеді?

2. Аксонометриядаѓы берілген (A,B,C,D) көрінісінен қайсысы В түріне сәйкес келеді?

1. Сызбада бөлшектің алдынан және сол жаѓынан қараѓандаѓы көрінісі берілген. Қай суретте Б-Б қиманы көрсетілген?

2. Сызбада бөлшектің алдынан және сол жаѓынан қараѓандаѓы көрінісі берілген. Қай суретте Г-Г қиманы көрсетілген?

1. Сызба салынатын парақтардың А4 пішімнің өлшемдерін көрсетіңдер.

A) 210 мм х 297 мм

B) 420 мм х 594 мм

C) 594 мм х 841 мм

D) 297 мм х 420 мм

2. Негізгі жазу мен қосымша баѓананың өлшемдері түсірілген. F өлшемін көрсетіңдер?

A) 55 мм

B) 14 мм

C) 75 мм

D) 65 мм

1. Егер кесіндінің ұзындыѓы 50 мм тең, ал оның бейнесі 100 мм берілсе, сызбаның масштабтың белгіленуін көрсетіңдер.

A) М 2:1

B) М 1:1

C) М 1:2

D) М 1:2,5

2. Геометриялық дененің алдынан қараѓандаѓы көрінісі көрсетілген. ‡стінен қараѓандаѓы көрінісін көрсетіңдер.

1. Сызбада орындалу және белгіленуі бойынша бұрыштық түрімен пісірілген қосылыстардың түрін анықтаңдар?

2. Геометриялық дененің екі сурет берілген. Қай суреттен күрделі сынық тілік болып келеді?

1. Көпқырлы дененің алдынан және үстінен қараѓандаѓы көрінісі берілген. Сол жаѓынан қараѓандаѓы көрінісін көрсетіңдер?

2. Қандай сызбада металдың ГОСТ 2.306-68-не сәйкес графикалық белгіленуін көрсетілген?

3. Аксонометриядаѓы берілген (A,B,C,D) көрінісінен қайсысы D түріне сәйкес келеді?

4. Сызбада берілген A,B,C,D геометриялық денелерден фронтальды тілікті көрсетіңдер?

5. Геометриялық дененің екі сурет берілген. Қай суреттен фронтальды тілік болып келеді?

6. Геометриялық дененің екі сурет берілген. Қай суреттен горизонтальды тілік болып келеді?

7. Қандай сызбада жергілікті тілік көрсетілген?

8. Геометриялық дененің екі сурет берілген. Қай суреттен горизонтальды сатылы тілік болып келеді?

9. Геометриялық дененің екі сурет берілген. Қай суреттен көлбеу тілік болып келеді?

10. Сызба салынатын парақтардың А3 пішімнің өлшемдерін көрсетіңдер.

A) 297 мм х 420 мм

B) 420 мм х 594 мм

C) 594 мм х 841 мм

D) 210 мм х 297 мм

11. Геометриялық дененің екі сурет берілген. Қай суреттен фронтальды сатылы тілік болып келеді?

12. Сызбада бөлшектің алдынан және сол жаѓынан қараѓандаѓы көрінісі берілген. Қай суретте А-А қиманы көрсетілген?

13. Сызбада бөлшектің алдынан және сол жаѓынан қараѓандаѓы көрінісі берілген. Қай суретте Д-Д қиманы көрсетілген?

14. Сызбада бөлшектің алдынан және сол жаѓынан қараѓандаѓы көрінісі берілген. Қай суретте B-B қиманы көрсетілген?

15. Сызбада бөлшектің алдынан және сол жаѓынан қараѓандаѓы көрінісі берілген. Қай суретте б-б қиманы көрсетілген?

16. Сызбада бөлшектің алдынан және сол жаѓынан қараѓандаѓы көрінісі берілген. Қай суретте а-а қиманы көрсетілген?

17. Сызбада бөлшектің алдынан және сол жаѓынан қараѓандаѓы көрінісі берілген. Қай суретте д-д қиманы көрсетілген?

18. Қандай сызбада қырларының өлшемі 100х100х100 куб изометрия проекцияларында кескінделген?

19. Қандай сызбада қырларының өлшемі 100х100х100 куб қиѓаш бұрышты диметрияда кескінделген?

20. Қандай сызбада қырларының өлшемі 100х100х100 куб қиѓаш бұрышты изометрияда кескінделген?

21. Қандай сызбада қырларының өлшемі 100х100х100 куб тік бұрышты диметрияда кескінделген?

1. Фронтальды және профиль проекциялары берілген көпқырларында қанша қырлар болады?

2. Түзудің фронталь проекциялаушы жазықтықпен қиылысуы қандай сызбада көрсетілген?

3. П2 параллель жазықтыѓында жатпайтын түзудің горизонталь проекциялаушы жазықтықпен қиылысу сызыѓы қандай сызбада көрсетілген?

1. Қандай сызбада түзудің жалпы жаѓдайдаѓы жазықтықпен қиылысуы көрсетілген?

2. Түзудің фронталь жазықтықпен қиылысуы қандай сызбада көрсетілген?

3. Жалпы жаѓдайдаѓы жазықтықтың горизонталь проекциялаушы жазықтықпен қиылысуы қандай сызбада көрсетілген?

1. Екі фронталь проекциялаушы жазықтықтардың қиылысуы қандай сызбада тұрѓызылѓан?

2. Жалпы жаѓдайдаѓы фроонталь проекциялаушы жазықтықтардың қиылысуы қандай сызбада көрсетілген?

3. Жалпы жаѓдайдаѓы екі жазықтықтардың қиылысуы қандай сызбада көрсетілген?

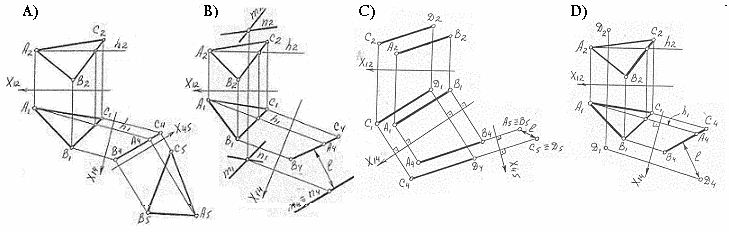

1. Қандай сызбада нүктеден түзуге дейінгі қашықтық проекциялар жазықтықтарын алмастыру тәсілімен анықталѓан?

2. ¤зара параллель жазықтықтардың ара қашықтыѓы проекциялар жазықтықтарын алмастыру тәсілімен қандай сызбада анықталѓан?

3. Қандай сызбада параллель түзулердің ара қашықтыѓы жазықтық проекцияларының алмастыру тәсілімен көрсетілген?

1. Жазықтықтың натураль шамасы проекциялар жазықтықтарын алмастыру тәсілімен қандай сызбада анықталѓан?

2. Қиѓаш бұрышты диметрияның аксонометриялық осьтері мен бұрмалау коэффициентері қандай сызбада көрсетілген?

3. Тік бұрышты изометрияның аксонометриялық осьтері мен бұрмалау коэффициентері қандай сызбада көрсетілген?

1. Түзудің фронталь-проекциялық жазықтықпен қиылысуы нүктесінің проекциялары қандай сызбада көрсетілген?

2. Тік бұрышты диметрияның аксонометриялық осьтері мен бұрмалау коэффициентері қандай сызбада көрсетілген?

3. Қиѓаш бұрышты горизонталь изометрияның аксонометриялық осьтері мен бұрмалау коэффициентері қандай сызбада көрсетілген?

1. Проекциялар жазықтыѓында жатпаѓан кеңістіктегі нүктенің проекциялары қандай сызбада көрсетілген?

2. Горизонталь проекциялар жазықтыѓында жатқан нүктенің проекциялары қандай сызбада көрсетілген?

3. Профиль проекциялар жазықтыѓында жатқан нүктенің проекциялары қандай сызбада көрсетілген?

1. Фронталь проекциялар жазықтыѓында жатқан нүктенің проекциялары қандай сызбада көрсетілген?

2. Горизонталь проекциялар жазықтыѓында жатқан түзудің проекциялары қандай сызбада көрсетілген?

3. Фронталь проекциялар жазықтыѓында жатқан түзудің проекциялары қандай сызбада көрсетілген?

1. Фронталь деңгейлік түзудің проекциялары қандай сызбада көрсетілген?

2. Горизонталь түзудің проекциялары қандай сызбада көрсетілген?

3. Жалпы жаѓдайдаѓы түзудің проекциялар қандай сызбада көрсетілген?

1. Екі параллель түзулердің проекциялары қандай сызбада көрсетілген?

2. ¤зара айқас түзулердің проекциялары қандай сызбада көрсетілген?

3. ¤зара қиылысқан екі түзудің проекциялары қандай сызбада көрсетілген?

1. Қандай сызбада жазықтық эллипс бойымен қияды?

2. Қандай сызбада жазықтық конус бетін гипербола бойымен қияды?

3. Қандай сызбада жазықтық бетін шеңбер бойымен қияды?

1. Қандай сызбада жазықтық конус бетін парабола бойымен қияды?

2. Қандай сызбада жазықтық бетін үшбұрыштық бойымен қияды?

3. ¤зара перпендикуляр түзулердің проекциялары қандай сызбада көрсетілген?

1. Горизонталь проекциялаушы жазықтыққа түсірілген перпендикулярдың проекциялары қандай сызбада келтірілген?

2. Жалпы жаѓдайдаѓы жазықтыққа түсірілген перпендикулярдың проекциялары қандай сызбада көрсетілген?

3. Фронталь проекциялаушы жазықтыққа түсірілген перпендикулярдың проекциялары қандай сызбада көрсетілген?

1. а түзуі горизонталь проекциялар жазықтыѓына параллель екенін қай суретте көрсетілген?

2. а түзуі фронталь проекциялар жазықтыѓына параллель екенін қай суретте көрсетілген?

3. Қай суретте l түзуі фронталь-проекциялаушы болып келеді?

1. Қай суретте l түзуі горизнталь-проекциялаушы болып келеді?

2. Қандай сызбада кесіндінің нақты шамасы айналдыру тәсілімен анықталѓан?

3. Қандай сызбада проекциялаушы жаѓдайда АВ түзудің айналдыру тәсілімен тұрѓызылѓан?

1. Кесіндінің натураль шамасы бесбұрышты үшбұрыштың тәсілімен қандай сызбада анықталѓан?

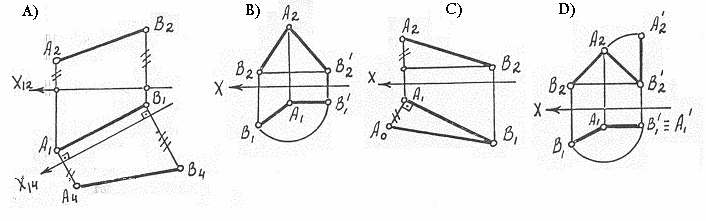

2. Кесіндінің натураль шамасы проекциялар жазықтықтарын алмастыру тәсілімен қандай сызбада анықталѓан?

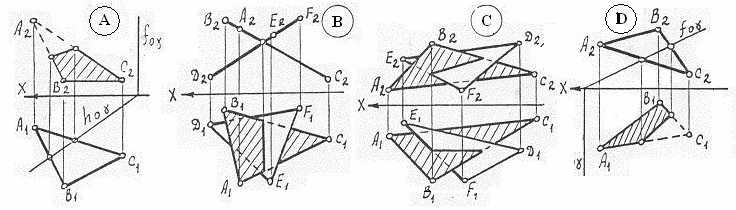

3. Екі жалпы жаѓдайдаѓы жазықтықтардың қиылысуы қандай сызбада көрсетілген?

1. Қандай сызбада П₂ проекциялар жазықтыѓына параллель жазықтықпен жалпы жаѓдайдаѓы жазықтықтардың қиылысу сызыѓының проекциялары көрсетілген?

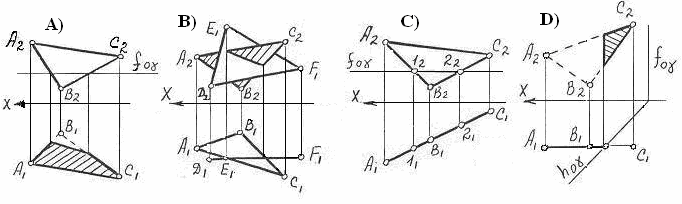

2. Жалпы жаѓдайдаѓы жазықтықтың горизонталь деңгейлік жазықтықпен қиылысуы қандай сызбада көрсетілген?

3. Горизонталь және горизонталь проекциялаушы жазықтықтардың қиылысу сызықтарының проекциялары қандай сызбада көрсетілген?

1. Фронталль және горизонталь проекциялаушы жазықтықтардың қиылысуы қандай сызбада көрсетілген?

2. Түзудің горизонталь деңгейлік жазықтықпен қиылысуы қандай сызбада көрсетілген?

3. Түзудің фронталь деңгейлік жазықтықпен қиылысуы қандай сызбада көрсетілген?
