Рис. 34

Развертывание насыщенного клиентского приложения как самодостаточного приложения

Развертывание по схеме клиент/сервер

При развертывании по схеме клиент/сервер вся логика приложения располагается на клиенте, и данные размещаются на сервере базы данных, как показано на рис. 3.

Рис. 35

Развертывание насыщенного клиентского приложения по схеме клиент/сервер

N-уровневое развертывание

При n-уровневом развертывании на клиенте могут размещаться логика представления и бизнес-логика или только логика представления. Рис. 4 иллюстрирует первый вариант.

Рис. 36

N-уровневое развертывание, при котором бизнес-слой размещается на клиентском уровне

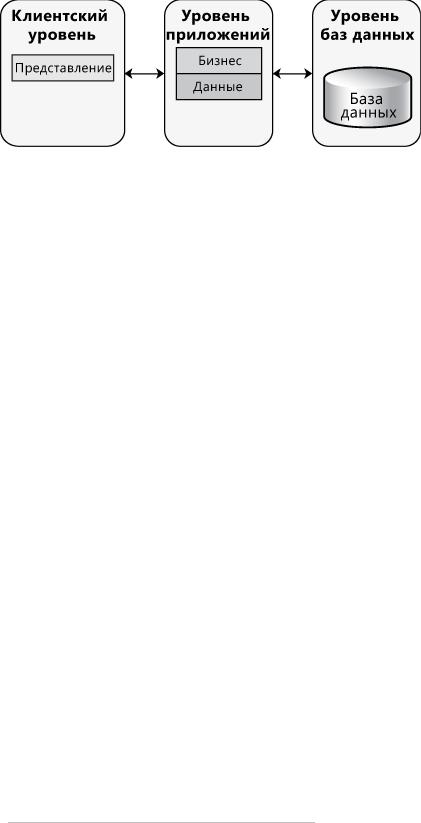

Рис. 5 иллюстрирует вариант, когда бизнес-логика и логика доступа к данным располагаются на сервере приложений.

Рис. 37

N- уровневое развертывание, при котором бизнес-слой размещается на уровне приложений

Более подробно стратегии развертывания рассматриваются в главе 19, «Физические уровни и развертывание».

Технологии развертывания

Существует несколько вариантов физического развертывания насыщенного клиентского приложения, каждый из которых обладает определенными преимуществами и недостатками. Необходимо внимательно рассмотреть все варианты, чтобы сделать правильный выбор, удовлетворяющий требованиям целевых инфраструктур, в которых предполагается выполнять приложение. Предлагаются такие варианты развертывания:

Развертывание ClickOnce. Этот подход требует минимального участия пользователя, небольших усилий для разработчика и обеспечивает автоматизированное обновление. Тем не менее, он может использоваться для развертывания только отдельного решения, не являющегося частью большего решения. Этот подход нельзя применять для развертывания дополнительных файлов или разделов реестра; он не обеспечивает пользователю возможность конфигурации установки; и не позволяет создавать фирменный стиль установщика.

Развертывание XCOPY. Если нет необходимости в установке параметров реестра или регистрации компонентов, исполняемый файл можно просто копировать на жесткий диск клиентского компьютера.

Пакет Установщик Windows (.MSI). Это полная программа настройки, которая может устанавливать компоненты, ресурсы, параметры реестра и другие артефакты, необходимые приложению. Для установки самих пакетов MSI пользователь должен иметь права доступа администратора. Существуют решения для распространения приложений в среде предприятия, такие как Microsoft System Center Configuration Manager.

Пакет XBAP. Приложение загружается через браузер и выполняется в ограниченной безопасной среде на компьютере. Обновления могут передаваться на клиент автоматически.

Шаблоны проектирования

Основные шаблоны проектирования организованы по категориям, таким как Сетевое взаимодействие, Композиция, Управление конфигурацией, Управление исключениями,

Представление, Управление состоянием и Рабочий процесс, и представлены в следующей таблице. Рассмотрите возможности применения этих шаблонов при принятии проектных решений для каждой из категорий.

Более подробно шаблоны Template View, Transform View и Two-Step View рассматриваются в книге Мартина Фаулера «Архитектура корпоративных приложений». Addison-Wesley, 2002.

Или по адресу http://martinfowler.com/eaaCatalog.

Более подробно шаблон Provider рассматривается в материале «Provider Model Design Pattern and Specification, Part I» по адресу http://msdn.microsoft.com/en-us/library/ms998421.aspx.

Более подробно шаблон Asynchronous Callback рассматривается в статье «Creating a Simplified Asynchronous Call Pattern for Windows Forms Applications» по адресу http://msdn.microsoft.com/en-us/library/ms996483.aspx.

Более подробно шаблон Service Interface рассматривается в статье «Service Interface» по адресу http://msdn.microsoft.com/en-us/library/ms998421.aspx.

Более подробно шаблон Exception Shielding рассматривается в статье «Useful Patterns for Services» по адресу http://msdn.microsoft.com/en-us/library/cc304800.aspx.

Более подробно шаблон Composite View рассматривается в статье «Patterns in the Composite Application Library» по адресу http://msdn.microsoft.com/en-us/library/dd458924.aspx.

Более подробно шаблон Presentation Model рассматривается в статье «Presentation Model»

(Модель презентации) по адресу http://msdn.microsoft.com/en-us/library/dd458863.aspx.
