Регистровая алу – базовая структура мп

Структура автоматически получается из следующего соотношения:

, где- любая операция

А и B – операнды.

Необходимо выполнить следующие действия:

1. Поместить операнды А и B на входы АЛУ.

2. Выполнить операцию в АЛУ.

3. Записать результат операции в элемент памяти (регистр С).

Указанные далее элементарные предельные операции называются микрооперациями (МО). Для того, чтобы структура МП была бы работоспособна необходимо дополнительно решить 2 задачи: задачу синхронизации и задачу управления.

Задача синхронизации – фиксация в памяти достоверного результата.

В минимальном объёме задача управления заключается в следующем: формирование управляющего слова, задающего тип операции в АЛУ, формирование сигналов, определяющих режим работы регистров (хранение или запись). Задача синхронизации заключается в том чтобы выработать тактовые импульсы, обеспечивающие фиксацию результатов в регистры в тот момент времени, когда на их входах присутствует достоверная информация. Условимся, что формирование управляющего слова будем осуществлять по переднему фронту тактового импульса, а фиксацию – по заднему фронту ТИ.

Для того чтобы использовать данную структуру в качестве МП, необходимо выполнить следующие требования:

1. Обеспечить приём, хранение и использование результатов промежуточных операций для организации последовательности вычислений.

2. Обеспечить приём информации от внешних устройств.

3. Обеспечить выдачу информации на внешние устройства.

Этим требованиям удовлетворяет следующие структуры

А) Для сопроцессора

Б) Для видеопроцессора

Сравнение проводится по:

а) аппаратным затратам;

б) временным характеристикам выполнения требуемой операции.

По а) оба варианта приблизительно одинаковы. Различие заключается в том, что в варианте а) более сложное устройство дешифрации адреса регистров общего назначения (РОН).

По б)

ТИ

RгА,В

S

R^*

РгХ

Т

Следовательно в таком типе время на совершение операции и записи требуется один такт Т.

В случае выполнения операции с размещением результата в РОМ более предпочтительным является вариант А, т.к. из-за наличия регистра С в варианте В времени требуется в 2 раза больше.

Приём информации от внешних устройств в обоих вариантах аналогичен, т.о. временные диаграммы не строим.

Передача информации на внешние устройства. ВУ – это длинная линия с ёмкостной, индуктивной нагрузками, поэтому используется 2 такта для передачи в ВУ (А). В случае В можно хранить в регистре С информацию и одновременно принимать информацию в регистры А и В.

ТИ

RгА,В

S

R^*

РгВУ

2Т

При обмене информацией с ВУ более приоритетным является вариант В, т.к. в варианте А необходимо сохранять информацию в регистрах А и В в течение двух тактов из-за того, что для получения достоверной информации на входах внешних устройств длительности одного такта как правило недостаточно из-за длинной линии связи между МП и ВУ. В варианте В благодаря регистру С информация в регистрах А и В хранится только 1 такт, а во втором такте мы можем принимать новую информацию.

Композиция данных устройств позволяет получить третью структуру:

Эта структура лишена недостатков вышеуказанных структур, но она имеет свои недостатки: большие аппаратные затраты за счёт введения дополнительного регистра полностью идентичного регистру С. Для того чтобы использовать данную структуру должна быть сформирована инструкция, которая содержит:

1. тип операции;

2. источники операндов;

3. приёмники результата;

4. способ определения следующей инструкции (прямая и косвенная адресация).

Инструкция, включающая в себя все вышеуказанные микрооперации называется микрокомандой.

Регистровая АЛУ разрядно-модульного типа.

С

5

екционированный МП.

Условимся, что все элементы этой структуры – четырёхразрядные.

Рг2 – сдвиговый регистр

ISR – сдвиг вправо

ISL – сдвиг влево

OSL – выход информации при сдвиге влево

OSR – выход информации при сдвиге вправо

MS обеспечивает приём информации в Рг1 либо от внешнего устройства, либо от внутрисистемной шины.

1. Информационные сигналы:

1. входные – от ВУ, Р₀, ISL, ISR

2. выходные к ВУ, Р₄, F₁¹, D₁¹, OSR, OSL

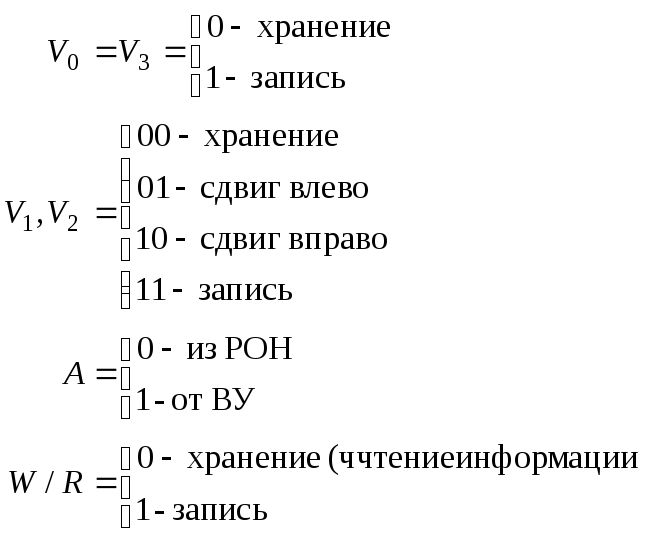

2. Сигналы управления:

3. Цель синхронизации (С) – зафиксировать достоверный результат в памяти.

Для дальнейшего использования этой структуры необходимо решить 2 задачи:

а) определить способ наращивания разрядности обрабатываемых слов;

б) определить набор операций, реализуемых РАЛУ.

СУП

P₀

F₁¹

F₁¹

D₁¹

D₁¹

P₄

P₁

РАЛУ

F₁¹

Сдвиг вправо

D₁¹

ISR

Выходной сдвиг вправо

ISL

OSR

OSL

ВУ

АС

Выходной сдвиг влево

К ВУ

От ВУ

РОН, АС, R1 увеличивают свою разрядность пропорционально количеству секций, используемого при построении ВУ.

R2, АЛУ – требуются для увеличения разрядности определённых связей связей по сдвину и переносу. Управляющие сигналы на все секции процессор поступают параллельно, а информационные – последовательно.

Формирование набора микроопераций, кодирование, простейшие микропрограммы

№

Операция

Обозначение

АДР

А

W/R

S3

S2

S1

S0

M

V0

V1

V2

V3

P0

1

Передача содержимого регистра 1 в РОН с адресом Ак

(Рг1)РОН-Ак

Ак

*

1

0

0

0

0

0

0

0

0

0

*

2

Выполнение арифметических или логических операций над содержимым регистров Рг1 и Рг2 с размещением результата в РОН с адресом Ак и АС

(Рг1)[S;M;P0] (Рг2)РОН-Ак, АС

Ак

*

1

S3

S2

S1

S0

M

0

0

0

1

*

3

Передача информации от ВУ в Рг1

(ВУ)Рг1

*

1

*

*

*

*

*

*

1

0

0

0

*

4

Запись информации из РОН с адресом Ак в Рг1 и Рг2

(РОН-Ак)Рг1, Рг2

Ак

0

0

*

*

*

*

*

1

1

1

0

*

5

Сложение содержимого РОН с адресами Аn и Am с размещением результата в РОН с адресом Ак

(РОН-Аn)Рг1 (РОН-Аm)Рг2 (Рг1)плюс (Рг2)РОН-Ак

Аn Аm Ак

0 * *

0 0 1

* * 1

* * 0

* * 0

* * 1

* * 1

1 0 0

0 1 1

0 1 0

0 0 0

* * P0

Если пришла микрокоманда, то не обязательно, что АЛУ учавствует в её выполнении.

Основное правило составления микрокоманд и микропроцедур.

Содержимое регистров, которые не учавствуют в выполнении команды или данной микрокоманды должно быть сохранено или восстановлено, если без искажения данных регистр выполнит команду или микрокоманду не представляется возможным. Таким образом формируется полный набор микрокоманд (МК), которые используются для:

1. написания программ ВУ, в которых требуется максимальное быстродействие (специализированные ВУ);

2. разработки системы команд в виде микропрограмм и макрокоманд:

а) директивная система команд

б) система команд, формируемая разработчиком.
