Билет №26

1) Принцип суперпозиции. Метод наложения.

Принцип наложения(суперпозиции)

Ток в любой ветви разветвленной цепи равен алгебраической сумме частичных токов, создаваемых в этой ветви каждым из источников в отдельности.

Метод наложения

Метод наложения целесообразно использовать в тех случаях, когда нужно рассчитать ток в одной из ветвей в разветвленной цепи, при этом производится расчет частичных токов создаваемых в этой ветви каждым из источников в отдельности, затем действующий ток в этой ветви находится как алгебраическая сумма частичных токов, т.е с учетом их сопротивлений.

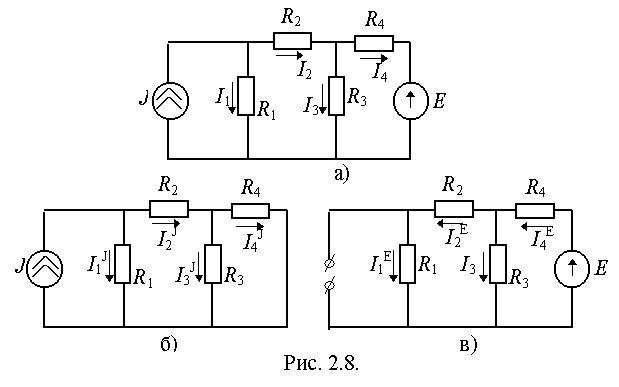

Пример. Определить ток I2  в цепи, изображенной  на рис. 2.8, а.

Для данной цепи должны быть изображены две расчетные подсхемы (рис. 2.8, б и в). С помощью подсхемы 1 (рис. 2.8. б) найдем составляющую  по формуле о токах в двух параллельных ветвях

Направление тока в подсхеме 1 совпадает с направлением искомого тока.



С помощью подсхемы 2 (рис. 2.8. в) найдем составляющую I2Е.

Направление тока в подсхеме 2 противоположно направлению искомого тока. Ток в исходной цепи определится следующим образом:

2) Расчёт разветвлённых цепей синусоидального тока комплексным методом

При к расчёте цепей синусоид тока в компл. Ф. могут исп-ся все изв. М-ды расчёта разветвл. Цепей.
