Некоммерческое акционерное общество

«АЛМАТИНСКИЙ УНИВЕРСИТЕТ ЭНЕРГЕТИКИ И СВЯЗИ»

Кафедра «Электрические станции, сети и системы»

Расчетно-графическая работа №1

по дисциплине «Электрические станции и подстанции»

на тему: Расчет баланса мощностей»

Вариант 76

Специальность: 5В071800 - Электроэнергетика

Выполнила: Имя Фамилия

гр. ЗЭу-14-Х

Принял: к.т.н., профессор Хожин Г.Х.

«__»________2017г

Алматы, 2017

Содержание

Введение 3

5

Заключение 3

Список литературы 4

Введение

В настоящее время электрическая энергия используется практически во всех сферах хозяйственной деятельности и с каждым годом увеличивается её потребления. Поэтому для энергосистемы страны необходимы новые, более мощные электростанции, позволяющие удовлетворить спрос на энергию.

В данной расчетно-графической работе будут произведены выбор типов генераторов, выбор вариантов структурных схем, составление баланса мощностей.

Цель и задачи работы

Целью расчетно-графической работы является развитие самостоятельности в решении задач по выбору структурных схем электрических станций и составлению баланса нагрузок, а также развитию навыков работы с технической литературой.

Расчетно-графическая работа представляет собой типовой расчет, основным задачами которого являются выбор типа генераторов, выбор вариантов структурных схем электростанции и составление баланса нагрузок в нормальном режиме работы. Расчетно графическая работа выполняется по вариантам, приведенным ниже.

Исходные данные

1-таблица - Исходные данные

ТЭЦ
Вариант №	Вид топлино	Число и мощность генераторов, МВт	Кол-во и мощность линий нагрузки на генератором напряжении , МВт	Расход на с.н.,% от Руст.ген.	Номинальное напряжение РУСН,кВ	Количество линий и мощность нагрузок РУСН, МВт	Продолжит нагрузок, зимо/лето	Ном.напряжение линий связи с системой, кВ	Кол-во линий их длина,км
76	Газ	4/60,1/120	12/4; 10/5	5	110	4/15	165/200	220	2/80

Рисунок 1 – График выработки мощности генераторами ТЭЦ

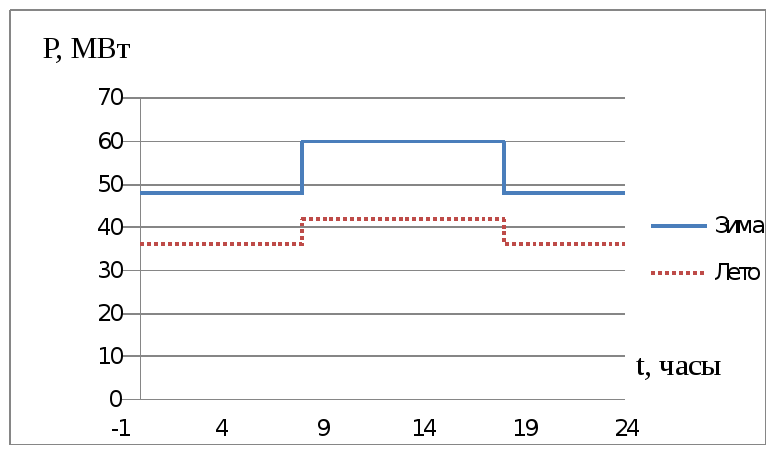

Рисунок 2 – График нагрузки на напряжении 110 кВ

Рисунок 3 – График нагрузки собственных нужд

Выбор типа генераторов

2-таблица - Технические данные турбогенераторов:

Вид турбогенератора	Частота вращение вр/мин	Номинальное значения					Сверхпереходное индуктивное сопротивление: x”d, с.б.	Система возбуждение	Охлаждение катушек		Масса, т
		Мощность, МВ*А	cosφ	Ток статора, кА	Напряжения статора, кВ	КПД,%			Статор	ротор	общее	ротор
ТВФ-60У2	3000	75	0,8	0.146	10,5	98,5	245	ВТ-170 - 3000	КВ	НВ	122,26	23
ТВФ-120-2У3	3000	125	0,8	6,875	10,5	98,4	0,192	ВТД-490-3000У3	КВ	НВ	127,94	30,8

Рисунок 3 - Вариант-1 структурная схема

Баланс мощностей для варианта-1(нормальный режим).

1. Выработка мощности G-1, G-2, G-3, G-4 и G-5 МВт

Зима

Лето

Определение расхода мощности на собственныи нужды генератора.

По исходным данным для теплоэлектроцентрали принимается как 5% от установленной мощности генераторов.

где - мощность отдаваемая с шин станциями за время t, МВт;

- установленная мощность генератора, МВт;

- установленная мощность на собственные нужды, МВт,

2. Нагрузка с.н. G-1, G-2, G-3, G-4 и G-5 МВт

Зима

лето

3. Нагрузка с.н. G-5 МВт

Зима

Лето

4. Нагрузка на 10 кВ, МВт

Зима

Лето

5. Суммарная загрузка Т-1 и Т-2 , МВт

Зима

Лето

6. Загрузка каждого из трансфоров Т-1 и Т-2, МВт

Зима

лето

7. Нагрузка на 110 кВ, МВт 4*15МВт=60МВт

Зима

Лето

8. Загрузка обмотки 10 кВ Т-3 МВт ,

Зима

Лето

9. Загрузка обмотки 110 кВ Т-3, МВт

Зима

Лето

10. Загрузка обмотки 220 кВ Т-3, МВт

Зима

Лето

3- таблица - Баланс мощностей для варианта -1

Определяемый параметр	период года/часы	0-8	8-18	18-24
1 Выработка мощности G-1, G-2, G-3 и G-4, МВт	зима лето	216 168	240 192	216 168
2 Выработка мощности G-5, МВт	зима лето	108 84	120 96	108 84
3 Нагрузка с.н. G-1, G-2, G-3 и G-4, МВт	зима лето	11,28 9,84	12 10,56	11,28 9,84
4 Нагрузка с.н. G-5, МВт	зима лето	5,64 4,9	6 5,28	5,64 4,9
5 Нагрузка на 10 кВ, МВт	зима лето	98 78,4	98 78,4	98 78,4
6 Загрузка Т-1 и Т-2, МВт (суммарная)	зима лето	116,52 69,96	130 103,04	116,52 69,96
7 Загрузка каждого из трансформаторов Т-1 и Т-2, МВт	зима лето	58,26 51,52	65 34,98	58,26 51,52
8 Нагрузка на 110 кВ, МВт	зима лето	48 36	60 42	48 36
9 Загрузка обмоток 10 кВ Т-3, МВт	зима лето	114,36 115,1	114 114,72	114,36 115,1
10 Загрузка обмоток 110 кВ Т-3, МВт	зима  лето	-68,52 -33,96	-70 -61,04	-68,52 -33,96
11 Загрузка обмоток 220 кВ Т-3, МВт	зима лето	-182,88 -149,06	-184 -175,76	-182,88 -149,06

Рисунок 4 - Вариант-2 структурная схема

Баланс мощностей для варианта-2(нормальный режим).

1. Выработка мощности G-1, G-2, G-3, G-4 и G-5 МВт

Зима

Лето

Определение расхода мощности на собственныи нужды генератора.

По исходным данным для теплоэлектроцентрали принимается как 5% от установленной мощности генераторов.

где - мощность отдаваемая с шин станциями за время t, МВт;

- установленная мощность генератора, МВт;

- установленная мощность на собственные нужды, МВт,

2. Нагрузка с.н. G-1, G-2, G-3, G-4 и G-5 МВт

Зима

лето

3. Нагрузка с.н. G-5 МВт

Зима

Лето

4. Нагрузка на 10 кВ, МВт

Зима

Лето

5. Суммарная загрузка Т-1 и Т-2 , МВт

Зима

Лето

5. Загрузка каждого из трансфоров Т-1 и Т-2, МВт

Зима

лето

5. Нагрузка на 110 кВ, МВт 4*20МВт=80МВт

Зима

Лето

5. Загрузка обмотки 10 кВ Т-3 МВт ,

Зима

Лето

5. Загрузка обмотки 110 кВ Т-3, МВт

Зима

Лето

5. Загрузка обмоток 110 кВ каждого из трансформаторов Т-1 и Т-2, МВт

Зима

Лето

Переток мощности с 110 кВ каждого из трансформаторов Т-1 и Т-2,

Зима

Лето

4- таблица - Баланс мощностей для варианта -2

Определяемый параметр	период года/ часы	0-8	8-18	18-24
1 Выработка мощности G-1, G-2, G-3 и G-4, МВт	зима лето	216 168	240 192	216 168
2 Выработка мощности G-5, МВт	зима лето	90 70	100 80	90 70
3 Нагрузка с.н. G-1, G-2, G-3 и G-4, МВт	зима лето	13,896 11,81	14,4 12,672	13,896 11,81
4 Нагрузка с.н. G-5, МВт	зима лето	5,64 4,92	6 5,28	5,64 4,92
5 Нагрузка на 10 кВ, МВт	зима лето	98 78,4	98 78,4	98 78,4
6 Загрузка Т-1 и Т-2, МВт (суммарная)	зима лето	116,52 69,96	130 103,04	116,52 69,96
7 Загрузка каждого из трансформаторов Т-1 и Т-2, МВт	зима лето	58,26 51,52	65 34,98	58,26 51,52
8 Нагрузка на 110 кВ, МВт	зима лето	48 36	60 42	48 36
9 Переток мощности с 220 кВ каждого из трансформаторов  Т-1 и Т-2 на 110 кВ, МВт	зима лето	-68,52 -33,96	-70 -61,04	-68,52 -33,96
10 Загрузка обмоток 110 кВ каждого из трансформаторов  Т-1 и Т-2, МВт	зима лето	24 18	30 21	24 18
