Построение детали на основе проекционных связей

1. Создать новый чертеж с помощью системы автоматизированного проектирования AutoCAD 2012. Построить рамку в соответствии с ГОСТ 2.104-68. Заполнить необходимые данные. Построить контур детали согласно данным размерам на виде сверху. С помощью команды «Окружность» построить окружности, с помощью команды «Отрезок» построить осевые линии, при помощи команды «Зеркальное отражение» отразить окружности относительно осевой линии.

8. При помощи команды «Отрезок» построить прямоугольник. Далее построить касательные к окружностям. Для этого нажать на команду «Отрезок», зажать клавишу «Shift», щелкнуть ПКМ, в контекстном меню выбрать «Касательная», нажать на первую окружность, проделать те же самые действия перед тем, как нажать на вторую окружность. Построенные касательные в левой части чертежа отражаем относительно оси симметрии с помощью команды «Зеркальное отражение».

9. При помощи команды «Обрезать» на панели инструментов Редактирование обрезать ненужные элементы. Для обрезки выбрать объекты, кромкой которых будем обрезать, а затем уже часть объектов, которые нужно обрезать.

10. Построить проекционные прямые. Для этого в диспетчере слоев поменять слой на нулевой, в ПИ Рисование выбрать команду «Прямая», ПКМ в контекстном меню выбрать «Вер» и начать строить прямые.

2. Основываясь на проекционных прямых и данных в задании размеров построить контур детали на виде спереди. Достроить невидимые линии, используя соответствующие прямые для построения.

3. Построить ребра жесткости. Нажать на команду «Отрезок» и выбрать его начальное положение в точке, находящейся в 15 мм от верхней грани цилиндра, из этой точки провести отрезок до пересечения проекционной прямой с нижним основанием детали. Выбрать команду «Удлинить», выделить построенный нами отрезок, нажать «Enter» и выбрать вторую проекционную прямую, таким образом наш отрезок продлится до проекционной прямой. Построить оставшийся отрезок вертикально вниз до пересечения с основанием детали. С помощью команды «Зеркальное отражение» отразить ребро жесткости относительно оси.

4. С помощью команды «Обрезать» удалить линии.

5. Провести проекционные прямые для построения третьего вида детали.

6. Построить внешний контур детали на виде слева с помощью проекционных прямых. Построить невидимые линии и вертикальные отрезки.

7. Построить окружность по трем точкам с помощью команды «Окружность». Для этого нажать ПКМ и в контекстном меню выбрать «3Т». Указываем три точки, через которые будет проходить окружность: центральная точка будет находиться на оставшейся проекционной прямой, проведенной на уровне пересечения ребер жесткости с контуром цилиндра, а две крайних точки на концах отрезка ребра жесткости.

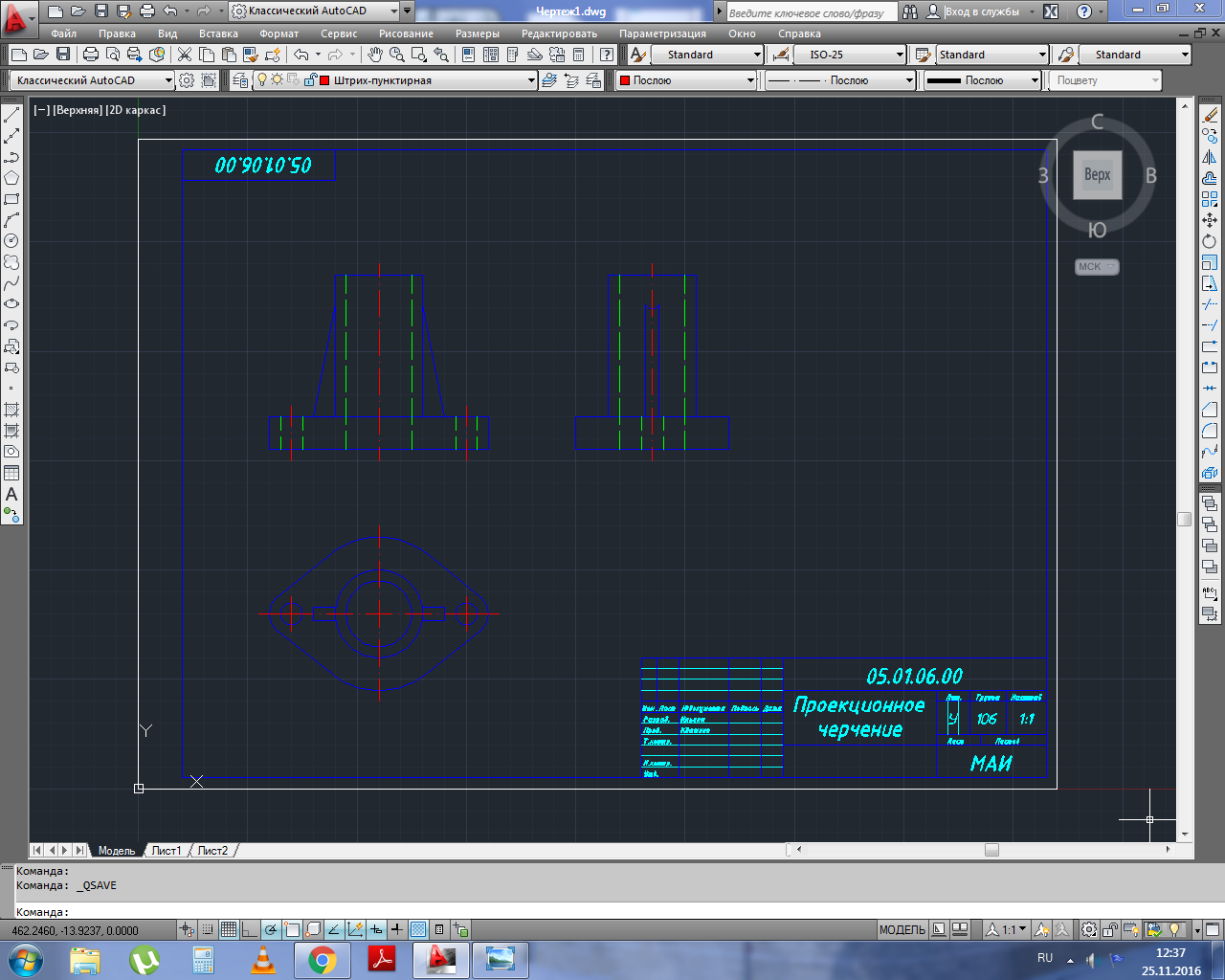

8. Провести осевые линии. Осевые линии строятся на осях симметрии для всех симметричных видов детали. При этом осевая линия должна выходить за контур детали на 5мм с каждой стороны.

9. Равномерно распределить размеры по видам и проставить их. Размеры должны располагаться так, чтобы не было пересечения размерных линий – для этого они разносятся на разные виды. При этом размеры должны иметь отступ от контура детали равный 10мм, такой же отступ должен быть между соседними размерными линиями.
