Введение

Промышленное предприятие (цех), город (микрорайон), поселок, не имеющие своей электростанции, требуется присоединить к сетям энергосистемы с последующим распределением электроэнергии. Электрическая линия, выходящая за пределы электростанции или подстанции и предназначенная для передачи электрической энергии, называется линией электропередач. Электрические сети могут быть выполнены воздушными и кабельными линиями, шинопроводами и токопроводами. Кабельная линия электропередачи (КЛ) – линия для передачи электроэнергии, состоящая из одного или нескольких параллельных кабелей с соединительными, стопорными и концевыми муфтами (заделками) и крепежными деталями. Как правило, кабельные линии прокладывают в местах, где затруднено строительство воздушных линий (ВЛ) – в городах, поселках, на территории промышленных предприятий. Они имеют определенные преимущества перед ВЛ – закрытая прокладка, обеспечивающая защиту от атмосферных воздействий (ветер, гроза, обледенение), КЛ имеют большую надежность и безопасность в эксплуатации. Поэтому, несмотря на их большую стоимость и трудоемкость сооружения, кабельные линии широко применяют в сетях внешнего и внутреннего электроснабжения.

1. КАБЕЛЬНЫЕ ЛИНИИ ОСНОВНЫЕ ПОНЯТИЯ И ОБЩИЕ СВЕДЕНИЯ

 Кабельная линия (КЛ) - линия для передачи электроэнергии, состоящая из одного или нескольких параллельных кабелей, выполненная каким-либо способом прокладки (рис 1). Кабельные линии прокладывают там, где строительство ВЛ невозможно из-за стесненной территории, неприемлемо по условиям техники безопасности, нецелесообразно по экономическим, архитектурно-планировочным показателям и другим требованиям.

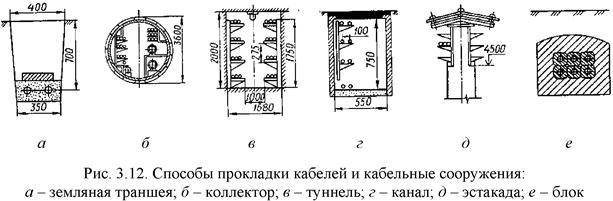

Рис.1 Способы прокладки кабелей и кабельные сооружения:

а-земляная траншея; б-коллектор; в-туннель; г-канал; д-эстакада; е-блок.

Наибольшее применение КЛ нашли при передаче и распределении ЭЭ на промышленных предприятиях и в городах (системы внутреннего электроснабжения) при передаче ЭЭ через большие водные пространства и т. п. Дос­тоинства и преимущества кабельных линий по сравнению с воздушными: не­подверженность атмосферным воздействиям, скрытность трассы и недоступ­ность для посторонних лиц, меньшая повреждаемость, компактность линии и возможность широкого развития электроснабжения потребителей городских и промышленных районов. Однако КЛ значительно дороже воздушных того же напряжения (в среднем в 2-3 раза для линий 6-35 кВ и в 5-6 раз для ли­ний 110 кВ и выше), сложнее при сооружении и эксплуатации.

В состав КЛ входят: кабель, соединительные и концевые муфты, строительные конструкции, элементы крепления и др.

Кабель - готовое заводское изделие, состоящее из изолированных токопроводящих, жил, заключенных в защитную герметичную оболочку и бро­ню, предохраняющих их от влаги, кислот и механических повреждений. Си­ловые кабели имеют от одной до четырех алюминиевых или медных жил сечением 1,5-2000. Жилы сечением до 16 - однопроволочные, свыше -многопроволочные. По форме сечения жилы круглые, сегментные или сек­торные.

Кабели напряжением до 1 кВ выполняются, как правило, четырехжильными, напряжением 6-35 кВ - трехжильными, а напряжением 110-220 кВ одножильными.

Защитные оболочки делаются из свинца, алюминия, резины и полихлорвинила. В кабелях напряжением 35 кВ каждая жила дополнительно за­ключается в свинцовую оболочку, что создает более равномерное электрическое поле и улучшает отвод тепла. Выравнивание электрического поля у ка­белей с пластмассовой изоляцией и оболочкой достигается экранированием каждой жилы полупроводящей бумагой.

В кабелях на напряжение 1-35 кВ для повышения электрической проч­ности между изолированными жилами и оболочкой прокладывается слой по­ясной изоляции.

Броня кабеля, выполненная из стальных лент или стальных оцинкован­ных проволок, защищается от коррозии наружным покровом из кабельной пряжи, пропитанной битумом и покрытой меловым составом.

В кабелях напряжением 110 кВ и выше для повышения электрической прочности бумажной изоляции их наполняют газом или маслом под избыточным давлением (газонаполненные и маслонаполненные кабели).

В марке, обозначении кабеля указываются сведения о его конструк­ции, номинальное напряжение, количество и сечение жил. У четырехжильных кабелей напряжением до 1 кВ сечение четвертой («нулевой») жилы меньше, чем фазной. Например, кабель ВПГ-1-3×35+1×25 - кабель с тремя медными жилами сечением по 35и четвертой сечением 25, полиэти­леновой (П) изоляцией на 1 кВ, оболочкой из полихлорвинила (В), неброни­рованный, без наружного покрова, (Г) - для прокладки внутри помещений, в каналах, туннелях, при отсутствии механических воздействий на кабель; ка­бель АОСБ-35-3×70 - кабель с тремя алюминиевыми (А) жилами по 70, с изоляцией на 35 кВ, с отдельно освинцованными (О) жилами, в свинцовой (С) оболочке, бронированный (Б) стальными лентами, с наружным защитным покровом - для прокладки в земляной траншее; ОСБ-35-3×70 - означает та­кой же кабель, но с медными жилами.

Кабели изготавливаются отрезками ограниченной длины в зависимости от напряжения и сечения. При прокладке отрезки соединяют посредством со­единительных муфт, герметизирующих места соединения. При этом концы жил кабелей освобождают от изоляции и заделывают в соединительные зажимы.

При прокладке в земле кабелей 0,38-10 кВ для защиты от коррозий и механических повреждений место соединения заключается в защитный чу­гунный разъемный кожух. Для кабелей 35 кВ используются также стальные или стеклопластиковые кожухи.

Способ прокладки кабелей определяется условиями трассы линии. Ка­бели прокладываются в земляных траншеях, блоках, туннелях, кабельных туннелях, коллекторах, по кабельным эстакадам, а также по перекрытиям зданий.

Наиболее часто на территории городов, промышленных предприятий кабели прокладывают в земляных траншеях. Для предотвращения повреж­дений из-за прогибов на дне траншеи создают мягкую подушку из слоя про­сеянной земли или песка. При прокладке в одной траншее нескольких кабе­лей до 10 кВ расстояние по горизонтали между ними должно быть не менее 0,1 м; 0,25 м - между кабелями 20-35 кВ. Кабель засыпают небольшим сло­ем такого же грунта и закрывают кирпичом или бетонными плитами для защиты от механических повреждений. После этого кабельную траншею за­сыпают землей. В местах перехода через дороги и на вводах в здания кабель прокладывают в асбестоцементных или иных трубах. Это защищает кабель от вибраций и обеспечивает возможность ремонта без вскрытия полотна до­роги. Прокладка в траншеях - наименее затратный способ кабельной кана­лизации ЭЭ.

В местах прокладки большого количества кабелей агрессивный грунт и блуждающие токи ограничивают возможность их прокладки в земле. Поэто­му совместно с другими подземными коммуникациями используют специ­альные сооружения: коллекторы, туннели, каналы, блоки и эстакады. Кол­лектор служит для совместного размещения в нем разных подземных ком­муникаций: кабельных силовых линий и связи, водопровода по городским магистралям и на территории крупных предприятий. При большом числе параллельно прокладываемых кабелей, например, от здания мощной электро­станции, применяют прокладку в туннелях. При этом улучшаются условия эксплуатации, снижается площадь поверхности земли, необходимая для про­кладки кабелей. Однако стоимость туннелей весьма велика. Туннель предна­значен только для прокладки кабельных линий. Его сооружают под землей из сборного железобетона или канализационных труб большого диаметра, ём­кость туннеля - от 20 до 50 кабелей.

При меньшем числе кабелей применяют кабельные каналы, закрытые землей или выходящие на уровень поверхности земли. Кабельные эстакады и галереи используют для надземной прокладки кабелей. Этот вид кабельных сооружений широко применяют там, где непосредственно прокладка сило­вых кабелей в земле является опасной из-за оползней, обвалов, вечной мерз­лоты и т. п. В кабельных каналах, туннелях, коллекторах и по эстакадам кабели прокладываются по кабельным кронштейнам.

В зданиях, по стенам и перекрытиям большие потоки кабелей уклады­вают в металлические лотки и короба. Одиночные кабели могут проклады­ваться открыто по стенам и перекрытиям или скрыто: в трубах, в пустотелых плитах и других строительных частях зданий.

Для маслонаполненных кабелей 110 кВ и выше стандартная строительная длина составляет до 800 м. Завод-изготовитель уточняет строительные длины таких кабелей в соответствии с проектом прокладки линии.

2 Основные типы и марки кабелей

Обозначения марок кабелей соответствует их конструкции. Кабели с бумажной изоляцией и алюминиевыми жилами имеют марки: ААБ, ААГ, ААП, ААШв, АСБ, АСБГ, АСПГ, АСШв. Первая буква обозначает материал жил (А - алюминий, отсутствие впереди буквы А в маркировке означает наличие медной жилы), вторая буква - материал оболочки (А - алюминий, С - свинец). Буква Б означает, что кабель бронирован стальными лентами; буква Г - отсутствие наружного покрова; Шв - наружный покров выполнен в виде шланга из поливинилхлорида.

Изоляция обозначается: Р - резиновая, П - полиэтиленовая, В - поливинилхлоридная, отсутствие обозначения - бумажная с нормальной пропиткой.

В настоящее время находят широкое применение кабели с изоляцией из сшитого полиэтилена, которые выпускаются трехжильными и одножильными.

Броня обозначается: при выполнении стальными лентами - Б, плоской оцинкованной стальной проволокой - П, круглой оцинкованной стальной проволокой - К.

Например, марка кабеля СБШв обозначает кабель с медными жилами в свинцовой оболочке, бронированный стальной лентой, с наружным покровом в виде шланга из поливинилхлорида.

Список использованной литературы

1. Акимова Н.А., Котеленц Н.Ф., Сентюрихин Н.И. Монтаж, техническая эксплуатация и ремонт электрического и электромеханического оборудования. Учебное пособие для студентов учреждений среднего проф. образования. – М.: Мастерство, 2002. -296 с. 2. Князевский Б.А., Липкин Б.Ю. Электроснабжение промышленных предприятий. Учебник. 2-е изд. – М.: Высшая школа, 1979. - 431 с. 3. Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок. – М.: Изд-во НЦ ЭНАС, 2001. -192 с. 4. Охрана труда. Правила технической эксплуатации электроустановок потребителей. – М.: ИНФРА-М, 2003. 263 с. 5. Правила устройства электроустановок. Передача электроэнергии. 7-е изд. – М.: Изд-во НЦ ЭНАС, 2004. -160 с. 6. Сибикин Ю.Д. Справочник по эксплуатации электроустановок промышленных предприятий. 5-е изд. – М.: Высшая школа, 2002. -248 с.
