TESTa_voprosy_s_otvetami_na_3

Электромагнитные поля и волны, 210404

По какому признаку классифицируются волны в линиях передачи?. по продольным составляющим

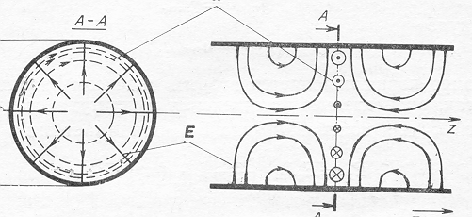

Какая из приведённых картин поля является волной Е-класса?

пр.

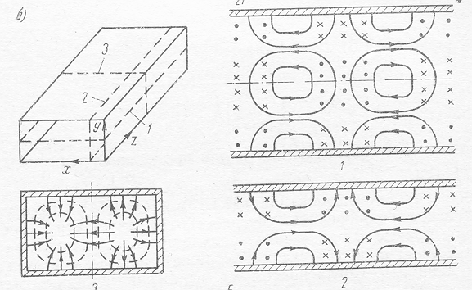

Какая из приведённых картин поля является волной Н-класса?

пр.

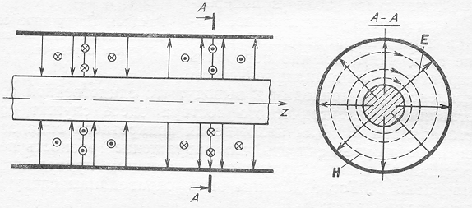

Какая из приведённых картин поля является волной Т-класса?

пр.

Н01

Е01

Какой из вариантов записи мембранных уравнений правильный и относится к волнам Е-класса?

Какой из вариантов записи мембранных уравнений правильный и относится к волнам Н-класса?

Какие составляющие поля волны определяют перенос энергии в волноводе? - поперечные сост. Е и Н.

Какой тип волны будет основным для коаксиальной линии? Т - волна

Какой тип волны будет основным для прямоугольного волновода с размерами a<b? Н01

В прямоугольном металлическом волноводе с основной волной увеличили в два раза размер а. Как изменилась длина волны в волноводе? a<b то Н01 не меняется, а>b то Н10 увеличивается.

В прямоугольном металлическом волноводе с основной волной увеличили в два раза размер b. Как изменилась длина волны в волноводе? a<b то Н01 увеличивается, а>b то Н10 не меняется

Какой тип волны будет основным для прямоугольного волновода с размерами a>b? Н10

Какой тип волны в прямоугольном волноводе изображён на рисунке Е21

Какой тип волны в прямоугольном волноводе изображён на рисункеЕ11

Какой тип волны в прямоугольном волноводе изображён на рисунке Н10

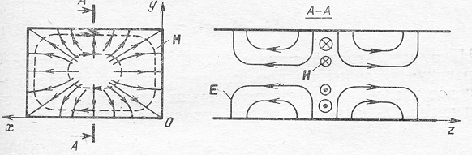

На каком рисунке изображена основная волна прямоугольного волновода?

Е11

Е21

пр.Н10

Н11

Какой из вариантов записи формулы для критических частот волн в прямоугольном волноводе верен? Fkp=V/2*√(m/a)²+(n/b)²

При каком соотношении между рабочей частотой f и критической частотой f_кр волна в волноводе может распространяться? F>Fkp

Какой тип волны круглого волновода изображён на рисунке E01

Какой тип волны круглого волновода изображён на рисунке H01

?

Какой тип волны круглого волновода изображён на рисунке - H11

В каком порядке с ростом частоты для разных типов волн в круглом волноводе будут выполняться условия существования? Н11, Е01, Н21, Н01, Е11, Е01

Каким соотношением связаны длина волны в воздухе и длина волны в металлическом волноводе с воздушным заполнением? λв>λ

На каком рисунке изображена картина основной волны в поперечном сечении круглого волновода?

пр.

Токи на поверхности волновода с какой волной изображены на рисунке Н11

Токи на поверхности волновода с какой волной изображены на рисунке H01

?

Какой тип волны изображён на рисунке - T

?

К какому классу относится изображённая на рисунке волна в симметричной полосковой линии волна Т, против часовой стрелки

К какому классу относится изображённая на рисунке волна в несимметричной полосковой линии Н11

К какому классу относится изображённая на рисунке волна в симметричной полосковой линии волна Т, по часовой стрелке

Поле какого типа в резонаторе изображено на рисунке Н111

Поле какого типа в резонаторе изображено на рисунке Е011 ?

Как изменится добротность резонатора, если к нему подключить нагрузку, поглощающую мощность, равную собственной мощности потерь? Уменьшится в 2раза

Минимальная частота резонатора, изготовленного из закороченного отрезка коаксиального кабеля равна 50 МГц. Еще на каких он будет резонировать? На частотах кратных 50 МГц

На какой минимальной частоте будет работать резонатор, изготовленный из отрезка коаксиального кабеля длиной 1 метр, закороченного с обоих концов и заполненного диэлектриком с относительной проницаемостью равной 4? 75MГц

Поле какого типа в резонаторе изображено на рисунке

Н101

Какие типы волн могут распространяться в полом квадратном металлическом волноводе, если его размеры ? Н01, Н10

В круглом металлическом волноводе может распространяться волна H01. Для каких еще типов волн выполняется условие распространения? H21, E01, H11

В круглом металлическом волноводе может распространяться волна E01. Для каких еще типов волн выполняется условие распространения? Н11

В круглом металлическом волноводе может распространяться волна Н21. Для каких еще типов волн выполняется условие распространения? Н11, Е01

Длина волны Т в коаксиальной линии при заданной частоте зависит от диэлек. прониц.

Рабочая частота больше критической для волны в волноводе. При приближении рабочей частоты к критической фазовая скорость увеличивается.

Рабочая частота больше критической для волны в волноводе. При приближении рабочей частоты к критической групповая скорость уменьшается.

Рабочая частота больше критической для волны в волноводе. При приближении рабочей частоты к критической длина волны увеличивается.

Рабочая частота больше критической для волны в волноводе. При приближении рабочей частоты к критической коэффициент затухания возрастает.

В прямоугольном металлическом волноводе может распространяться волна Н11. Для каких еще типов волн выполняется условие распространения? Е11, Н01, Н10

Между двумя металлическими пластинами может распространяться волна E3. Для каких еще типов волн выполняется условие распространения? Е1,Е2,Н1,Н3,Т

Между двумя металлическими пластинами может распространяться волна Н2. Для каких еще типов волн выполняется условие распространения? Е1, Т, Н1

В линии с воздушным заполнением распространяется Т-волна. Длина волны равна 1 м. Какова частота колебаний? 150 МГц

Распределение амплитуды поля вдоль линии передачи имеет вид: Чему равен КСВ=1,6

Чему равен КБВ=0,625

Чему равен модуль коэффициента отражения?0,25

Чему равна амплитуда падающей волны?4

Чему равна амплитуда отраженной волны?1

К линии с волновым сопротивлением 50 Ом подключена активная нагрузка 200 Ом. Чему равен КСВ в линии?4

Чему равен модуль коэффициента отражения в линии?3/5

Чему равен коэффициент полезного действия линии?0,64

Погонное затухание коаксиального кабеля равно 0.1 дБ/м, длина кабеля 30 м. Во сколько раз мощность на выходе кабеля меньше мощности на входе?

Коэффициент отражения от нагрузки в линии равен 0,5. Чему равен КСВ в линии?3

Погонное затухание коаксиального кабеля равно 0.1 дБ/м, длина кабеля 30 м. Чему равен коэффициент полезного действия линии?ксв=4,кпд=0,64, 0,25
