5_laba

Московский технический университет связи и информатики

(МТУСИ)

Кафедра информатики

Лабораторная работа №5

«Проектирование базы данных. Разработка ER-модели. Создание БД, разработка запросов к БД»

Выполнил студент

группы БСТ1401:

Балашов Иван

Вариант 3

Цель работы:получение навыков в проектировании БД и построение запросов к ней в соответствии со своим индивидуальным вариантом задания.

1. Индивидуальный вариант задания

   №вар.	Название БД	Таблицы	Примечание	Запросы
   3	Склад	ТОВАР (код товара, название товара, единица измерения, стоимость единицы товара, количество на складе) ПОСТАВЩИК (код поставщика, наименование поставщика) ПОСТАВКА (код товара, код поставщика, дата поставки, объем товара в поставке)	Один и тот же товар может поставляться несколькими поставщиками и один и тот же поставщик может поставлять несколько видов товаров.	1. Выбрать поставщиков, которые поставляют заданный товар. 2. Определить самую крупную поставку заданного товара и соответствующего поставщика.

2. Формализация и уточнение задания.

Создаваемая БД содержит список товаров, поставщиков и поставок.

Данные о каждом товаре должны содержать код товара, название товара, единицу измерения, стоимость единицы товара и количество товара на складе. Данные о поставщиках: код поставщика и наименование поставщика.

Сущности:

Описание сущности на языке инфологического моделирования:

ТОВАР (код товара(PK), название товара, единица измерения, стоимость единицы товара, количество на складе)

ПОСТАВЩИК (код поставщика(PK), наименование поставщика)

ПОСТАВКА (код товара(FK), код поставщика(FK), дата поставки(PK), объем товара в поставке)

Ключи:

В сущности ТОВАР ключевой атрибут Код товара (PK). Такой ключ будет типа “Счетчик”.

В таблице ПОСТАВЩИК ключевой атрибут – Код поставщика (PK).

Связи:

Один поставщик (один экземпляр сущности Поставщик) может поставлять несколько товаров, поэтому один поставщик связан со многими поставками. Один факт поставки товара (один экземпляр сущности ПОСТАВКА) связан только с одним поставщиком. Таким образом, связь между сущностями ПОСТАВЩИК и ПОСТАВКА «один-ко-многим».

Также один товар может быть поставлен разными поставщиками, поэтому связь между сущностями ТОВАР и ПОСТАВКА «один-ко-многим».

Формализация связей:

Класс принадлежности со стороны сущности ПОСТАВКА – обязательный (факт поставки товара обязательно должен быть связан с соответствующим поставщиком из сущности ПОСТАЩИК), поэтому ключ Код поставщика сущности ПОСТАВЩИК должен присутствовать как внешний (FK) в сущности ПОСТАВКА. Класс принадлежности со стороны сущности ТОВАР также обязательный, поэтому ключ Код товара должен присутствовать как внешний (FK) в сущности ПОСТАВКА. Таким образом, сущность ПОСТАВКА на языке инфологического моделирования должна быть следующей:

ПОСТАВКА (код товара(FK), код поставщика(FK), дата поставки(PK), объем товара в поставке)

3. ER модель БД.

Таким образом, ER-модель разрабатываемой БД выглядит следующим образом:

4. Структуры таблиц БД. Содержимое таблиц БД.

• Структура таблицы Товар:

Имя поля	Тип поля	Свойства поля
Код товара	Счетчик	Ключевое поле
Название товара	Текстовый	Размер – 30; обязательное; индексированное (совпадения не допускаются)
Единица измерения	Текстовый	Размер – 10; обязательное; индексированное (допускаются совпадения)
Стоимость единицы товара	Денежный	Обязательное; индексированное (допускаются совпадения); формат – денежный с 0 дес. знаков;
Количество на складе	Числовой	Размер – целое; обязательное; индексированное (допускаются совпадения); формат – фиксированный с 0 дес. знаков;

• Таблица Товар:

• Структура таблицы Поставщик:

Имя поля	Тип поля	Свойства поля
Код поставщика	Счетчик	Ключевое поле
Наименование поставщика	Текстовый	Размер – 30; обязательное; индексированное (совпадения не допускаются)

• Таблица Поставщик:

• Структура таблицы Поставка:

Имя поля	Тип поля	Свойства поля
Код товара	Числовой	Ключевое поле
Код поставщика	Числовой	Ключевое поле
Дата поставки	Дата/время	Ключевое поле
Объем товара в поставке	Числовой	Размер – целое; обязательное; индексированное (допускаются совпадения); формат – фиксированный с 0 дес. знаков;

• Таблица Поставка:

• Схема данных:

5. Формы для ввода данных в БД.

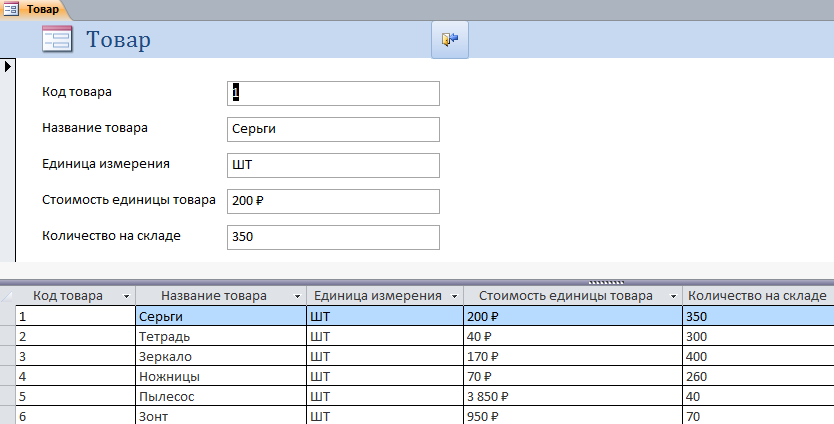

• Товар:

• Поставщик:

• Поставка:

5. Запросы и результаты запросов к БД (запросы представить в визуальном виде (в форме QBE) и на языке SQL).

• Поставщики, которые поставляют заданный товар:

• Самая крупная поставка заданного товара и соответствующего поставщика:

5. Отчёты

• Поставщики, которые поставляют заданный товар:

• Самая крупная поставка заданного товара и соответствующего поставщика:

г. Москва, 2016г.
