1) РАСЧЕТНАЯ СХЕМА И ПАРАМЕТРЫ НАГРУЗКИ

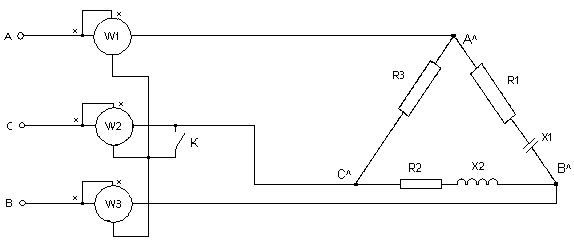

рис. расчетная схема

2) ОПРЕДЕЛЕНИЕ ФАЗНЫХ И ЛИНЕЙНЫХ ТОКОВ

Напряжение подаваемое с генераторв А, В, С.

Линейное напряжение между фазами

Линейные токи определяем по первому закону Кирхгофа

Проверка по закону Кирхгофа

3) ОПРЕДЕЛЕНИЕ ПОКАЗАНИЙ ВАТТМЕТРОВ

Расчет мощности каждого ваттметра при разомкнутом выключателе "К"

Активная мощность, всех приемников

Ваттметр подключеннный к линни генератора С показывает 0 так как он коротко-

замкнут, два других подключены на линейное напряжение

4) ОПРЕДЕЛЕНИЕ ИСТИННОЙ МОЩНОСТИ

Расчет мощности трехфазной цепи по фазам приемника

Сравнение показаний ваттметров с истинной мощности

5.1) Коплекснное сопротивление при обрыве цепи А-А"

При обрыве цепи А-А" сопрoтивления

и

подключены последовательно

а цепь

подключена паралельно.

полное сопративление между линиями В и С

5.2) Линейно напряжение между фазами В и С из за обрыва линии А-А"

5.3) Ток между линиями В и С в случае обрыва цепи А-А"

5.4) Линейный ток между фаз В и С при обрыве А-А"

5.5) Расчет мощности при разомкнутом выключателе, при обрыве А-А"

Мощност при зaмкнутом выключателе и при обрыве линии А-А", будет учитываца только

по одной фазе В , так как при замыкании ключом "К" разница потенциалов на ваттметре

цепи С будет нулевая, а напряжение будет линейным.

5.7) Определение истинной мощности при обрыве А-А"

5.8) Cравнение показаний ваттметров с истинной мощностью при обрыве цепи А-А"

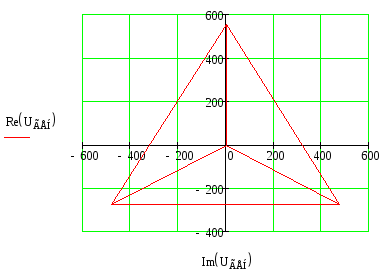

рис. Диаграмма напряжений в генераторе

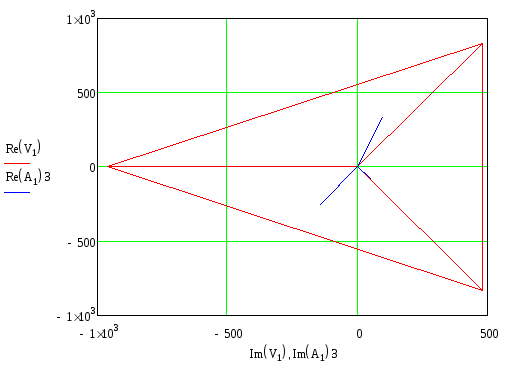

рис. Диаграмма напряжений и токов в трехфахном приемнике

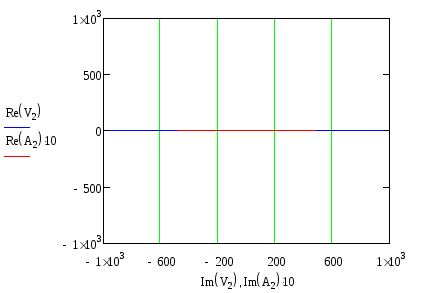

рис. Диаграмма напряжений и токов в трехфахном приемнике c обрывом линни А-А"

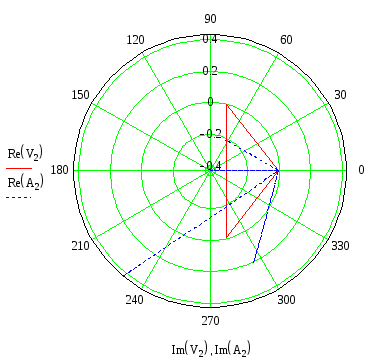

рис. Полярный график напряжений и токов в трехфахном приемнике c обрывом линниА-А"

При выполнении данной работы закрепил и углубил теоретические знания по расчетам

трехфазных цепях, таких как расчет и определение фазных и линейных токов, мощности,

потребляемых приемниками.
