3.На закладке Transient установите следующее:
•Установите флажок параметра METHOD и установите в gear и выпадающего меню.
4.Щелкните ОК дважды и запустите симуляцию.
8.4Мультиметр
Используйте мультиметр для измерения переменного (AC) или постоянного (DC) напряжения или тока, сопротивления или падения в децибелах между двумя узлами схемы. Мультиметр автоматически определяет пределы, так что выбирать предел измерения не нужно. Его начальное сопротивление и ток предустановлены в близким к идеальным значениям, которые можно изменить (см. «Внутренние установки — диалоговое окно Multimeter Settings»).

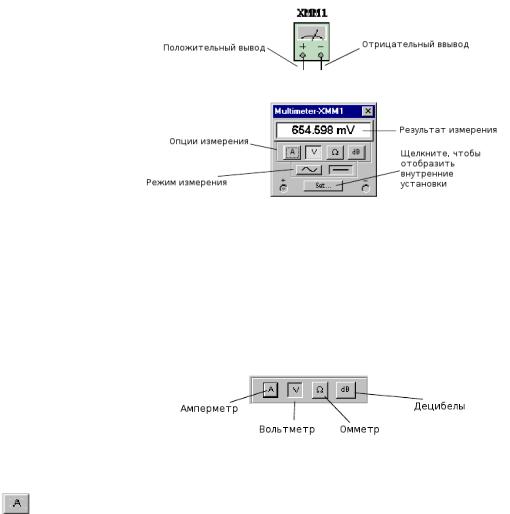

Чтобы пользоваться инструментом, щелкните по кнопке Multimeter на панели Instruments и щелкните, чтобы разместить его иконку в рабочей области. Иконка используется для соединения Multimeter со схемой.
Дважды щелкните по иконке, чтобы открыть панель инструмента, которая используется либо для установок, либо для наблюдения за измерением.
Примечание: Вы должны прочитать «Добавление инструментов к схеме» и «Использование инструментов».
8.4.1 Установки мультиметра
Этот раздел описывает детали по установкам мультиметра.
Опции измерения
►Для выбора типа измерения:
1.Щелкните по одной из следующих кнопок:

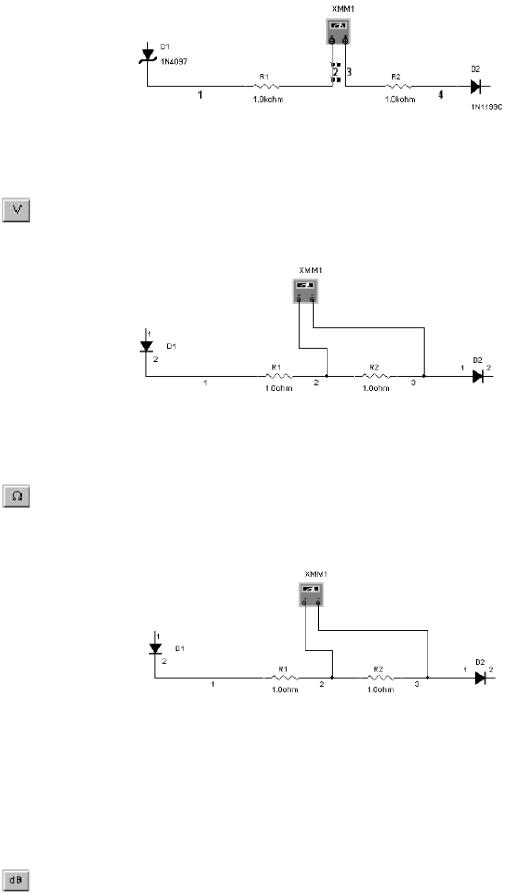

•Ammeter — измеряет ток, протекающий через цепь в ветке между двумя узлами. Включите мультиметр последовательно с цепью для измерения протекающего
тока, как и реальный амперметр (как показано на диаграмме ниже).
National Instruments Corporation |
322 |
Multisim User Guide |
Для измерения тока другого узла в цепи, включите другой мультиметр последовательно в эту цепь и активизируйте схему опять. Когда используется амперметр, внутреннее сопротивление очень низкое (1 Ом). Для изменения сопротивления, щелкните по Set. См. «Внутренние установки — диалоговое окно Multimeter Settings».
•Voltmeter — измерение напряжения между двумя узлами. Выберите V и подключите клеммы вольтметра параллельно нагрузке (как показано на
диаграмме ниже).
При использовании в качестве вольтметра мультиметр имеет высокое входное сопротивление 1 Гом, которое может быть изменено щелчком по Set. См. «Внутренние установки — диалоговое окно Multimeter Settings».
•Ohmmeter — эта опция измерения сопротивления между двумя узлами. Узлы и все, что лежит между ними, относится к «сети компонентов». Для измерения
сопротивления выберите эту опцию и подключите клеммы мультиметра параллельно компонентам сети (как показано на диаграмме ниже).
Чтобы измерение получилось точным, удостоверьтесь, что:
•
•
•
нет источника в сети компонентов компонент или сеть компонентов заземлены
нет ничего в параллели с компонентом или сетью компонентов.
Омметр генерирует ток 10 нА, который может быть изменен после щелчка по Set. См. «Внутренние установки — диалоговое окно Multimeter Settings». Если вы меняете подключение омметра, активизируйте схему вновь, чтобы прочитать результат.

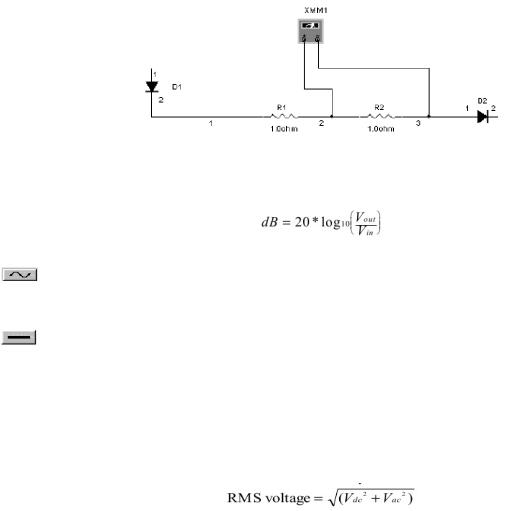

•Decibels — измеряет падение напряжения в децибелах между двумя узлами схемы. Для измерения в децибелах выберите эту опцию и подключите клеммы
мультиметра параллельно нагрузке (как показано на диаграмме ниже).
National Instruments Corporation |
323 |
Multisim User Guide |
Стандарт для расчетов в децибелах установлен 774.597 mV, но это может быть изменено щелчком по Set. См. «Внутренние установки — диалоговое окно Multimeter Settings». Потери в децибелах вычисляются следующим образом:
Режим работы (AC или DC)
Кнопка с синусоидой для измерений среднеквадратичных (RMS) напряжений или токов сигналов переменного напряжения. Сигнал любого DC компонента будет устранен, так что только сигнал AC компонента будет измеряться.
Кнопка измерения постоянного тока и напряжения для DC сигнала.
Примечание: Для измерения RMS напряжения схемы и с AC, и с DC компонентами подключите AC вольтметр, как и DC вольтметр к соответствующим узлам и измерьте AC и DC напряжение.
Следующая формула может использоваться для расчета RMS напряжения, когда и AC, и DC компоненты есть в схеме. Это не универсальная формула, и должна использоваться только в сочетании с Multisim.
Внутренние установки — диалоговое окно Multimeter Settings
Идеальные приборы не вносят изменений в измеряемые цепи. Идеальный вольтметр должен иметь бесконечное сопротивление, так что ток через него не должен протекать, когда он подключен к цепи. Идеальный амперметр не должен вносить сопротивление в цепь. Реальные приборы не соответствуют этому идеалу, так что их показания будут очень близки к теоретическим, расчетным значениям для схемы, но никогда не будут абсолютно точны.
Мультиметр в Multisim использует очень маленькие и очень большие числа, которые приближаются к нулю и бесконечности для расчета неидеальных значений в схеме. Для специальных случаев, однако, поведение измерителя может быть изменено измением этих значений для моделирования влияния на схему (значения должны быть выше 0).
Например, если измеряется напряжение в схеме с очень большим сопротивлением, увеличьте сопротивление вольтметра. Если измеряемый ток в цепи с очень маленьким сопротивлением, уменьшите сопротивление амперметра еще больше.
Примечание: Очень маленькое сопротивление амперметра в высокоомной цепи может вызвать математическую ошибку округления.
►Для отображения внутренних установок по умолчанию:
1.Щелкните Set. Появится диалоговое окно Multimeter Settings.
2.Измените нужные опции.
3.Для сохранения ваших изменений щелкните по ОК. Для отмены щелкните по Cancel.
