7. 5 Задание по составлению топографического плана на практических занятиях
Цель работы: освоить вычислительную обработку теодолитного хода, журнала тахеометрической съемки, составление контурного плана и проведение горизонталей.
Задание. 1) Обработать результаты измерений теодолитного хода. Основа: схема теодолитного хода (рис.7.10). Координаты точки 1, дирекционный угол линии 1-2 задаются каждому студенту.
2) Обработать журнал тахеометрической съемки, табл.7.1. Место нуля (МО) и отметка станции 1 задаются каждому студенту.
3) Составить контурную часть плана по данным абрисов (рис. 7.11, 7.12). Масштаб плана 1:1000.
4) Нанести на план реечные (пикетные) точки и по их отметкам и отметкам станций провести горизонтали в соответствии с абрисами тахеометрической съемки (рис. 7.13). Высота сечения рельефа 1 метр.
Приборы и принадлежности: микрокалькулятор (МК), лист чертежной бумаги формата А2, линейка Дробышева, транспортир, циркуль-измеритель, линейка.
Исходные данные
Координаты Х и У точки 1 , дирекционный угол 1-2 выписываются из журнала преподавателя

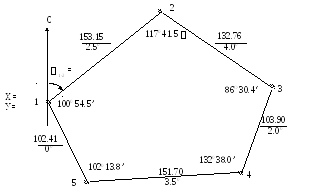

Рис. 7. 10 Схема теодолитного хода
т.х.2
81.5
т.х.1 46
30
-
64.0
Рис. 7.11. Абрис горизонтальной съемки незастроенной территории
пустырь
луг
т.х.5
64;0 т.х.4
Рис. 7.12 Абрис горизонтальной съемки застроенной территории
Примечание. Стрелками показаны линии интерполяции горизонталей при рисовке рельефа

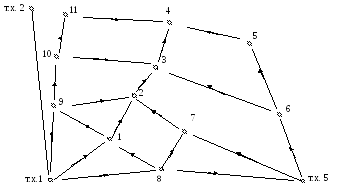

Рис. 7.13. Абрис тахеометрической съемки
Таблица 7.1. Журнал тахеометрической съемки
Ст. т.х. 1 Высота прибора i = 1.40 МО = Отметка станции Нст. =
