10.2. Высотная основа при возведении зданий

В н е ш н я я в ы с о т н а я о с н о в а создается прокладкой нивелирных ходов. Требования к точности измерений в ходе зависят от характеристики объекта и приведены в табл.1. Число реперов рассчитывается из условия расположения вблизи каждого строящегося здания не менее трех реперов. Расстояния от зданий до реперов в пределах 100 м – одной установки прибора. Эти реперы служат высотной основой для проведения строительных работ нулевого цикла, для передачи отметок на внутреннюю высотную основу.

В н у т р е н н я я в ы с о т н а я о с н о в а создается на исходном горизонте. В конструкции фундамента, первого этажа закладывются реперы. Они могут быть выполнены в виде стенных реперов, в виде откраски яркой краской и другими способами маркировки. Эти реперы в строительный период называют основными. Их должно быть на здании не менее трех. Лучше иметь четыре, по реперу на каждом углу. В этом случае могут улавливаться неравномерные осадки в строительный период.

Отметки на основные реперы передаются нивелиром с реперов внешней разбивочной основы. Отметки основных реперов вычисляются в общей системе высот строительной площадки и в системе высот здания, в которой за начало счета высот принят уровень чистого пола 1-го этажа. Уровень с отметкой 0 м выносится на внешнюю сторону цоколя и отмечается откраской ярким цветом на всех углах здания.

Отметки основных реперов принимают постоянными на весь строительный период, независимо от осадок здания. Это условие отвечает требованиям строительного объекта ко взаимному положению конструкций.

В ы с о т н а я о с н о в а н а м о н т а ж н о м г о р и з о н т е создается геометрическим нивелированием с применением подвесной прокомпарированной рулетки, рис.10.3.

При передачи отметок на монтажный горизонт рулетку подвешивают на кронштейне с внешней стороны здания, в лифтовой шахте или в сквозных отверстиях для вертикального проектирования опорных знаков, рис.10.3, а. К нулевому концу рулетки прикрепляют груз 10 кг. Работу лучше выполнять двумя нивелирами. Один нивелир устанавливается на исходном горизонте, другой – на монтажном горизонте. Берут отсчеты по рейкам а и в , установленным на основном репере К и на монтажном репере М. Одновременно, по знаку, берут отсчеты с1 и с2 по рулетке. Отметка НМ монтажного репера легко вычисляется по формуле, вытекающей из схемы нивелирования,

НМ = НК + а + с2 – с1- в . (10.1)

НК – отметка основного репера на исходном горизонте, с2 – с1 вычисляется по модулю, если ноль рулетки будет вверху, у кронштейна.

а б

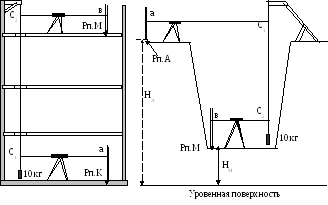

Рис. 10. 3. Схема передачи отметок

а – на монтажный горизонт; б – на дно котлована

Реперы на монтажном горизонте называют рабочими. Их закрепляют не менее двух. Отметки рабочих реперов определяют с двух основных реперов (контроль измерений).

В ы с о т н а я о с н о в а в к о т л о в а н е может быть создана двумя способами. Если глубина котлована до 2-х м или имеет съезд для транспорта, то отметки рабочих реперов определяют обычным нивелирным ходом. При глубоких котлованах отметки передают при помощи подвешенной рулетки, рис.10.3, б.

Устанавливают два нивелира: один на бровке, другой на дне котлована. Берут отсчет а по рейке, установленной на репере внешней высотной сети, и отсчет в по рейке на рабочем репере. Затем одновременно берут отсчеты с1 и с2 по рулетке. Отметка рабочего репера будет равна:

НМ = НА + а - с2 – с1- в. (10.2)

Рабочих реперов должно быть не менее двух. Передача отметок должна быть выполнена с двух реперов внешней основы.
