Разбивка основных осей
Основным документом разбивки основных осей служит разбивочный чертеж. Процесс разбивки заключается в последовательном построении на местности разбивочных элементов, контроле точности построения, закрепления основных осей по схеме рис. 9.1, б.
а б
в

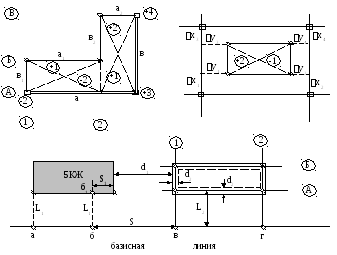

Рис.9.14. Схема разбивки основных осей
а – с точек теодолитного хода; б – с пунктов строительной координатной сетки; в – от цоколя существующего здания
Разбивка основных осей с точек теодолитного хода, рис.9.14, а, может быть выполнена в следующей последовательности. В соответствии с расчетной схемой, рис.9.13 с точек теодолитного хода 1, 5, 4 строятся проектные точки А1, А3, В3. Таких точек должно быть не менее трех. Это необходимо для контроля ориентирования осей относительно разбивочной основы. Выполняют контрольные измерения прямого угла и длин осейаив. Отклонения от проектных значений должны быть в пределах заданной точности. Если больше, вводят поправки в построенные точки (линейные редукции). Остальные осевые точки строят способом перпендикуляров относительно продольной осиА. Устанавливают теодолит в точкеА1, строят прямой угол, откладывают проектную длинув1. От точкиА1в створе осиАоткладывают длинуа1, устанавливают теодолит, строят прямой угол, откладывают длиныв1 ив2. Таким образом будут построены проектные точкиБ1, Б2, В2.
Для контроля измеряют диагонали. Отклонения от проектных значений должны лежать в пределах нормативной точности. В заключение, по вынесенным проектным точкам прокладывают исполнительный (контрольный) теодолитный ход, замкнутый или разомкнутый, опирающийся на стороны разбивочной основы. Например, в соответствии с расчетной схемой рис.9.13 можно проложить ход т.х.1-А1-А3-В3-т.х.4. Измеряют фактические углы поворота и длины линий. Вычисляют фактические координаты вынесенных точек. Отклонения от проектных значений, как и отклонения в диагоналях, выписывают на исполнительную схему, которая служит актом сдачи – приемки.
Убедившись в правильности разбивочных работ, вынесенные основные оси закрепляют на местности створными знаками в соответствии со СНиП 3.01.03-84, рис.9.1, б.
Разбивка основных осей относительно красных линий производится так же, как и с точек теодолитного хода.
Разбивка основных осей промышленных зданий при наличии строительной координатной сетки производится способом прямоугольных координат, рис.9.14, б. Все четыре осевые точки разбиваются независимо. Контроль по отклонениям измеренных диагоналей от расчетных значений.
На рис.9.14, в показана схема разбивки осей от цоколя существующего здания. Параллельно цоколю строится базисная линия абна расстоянииL1. В точке бустанавливают теодолит, строят прямой угол, фиксируют риской на стене точкуб1и от нее до угла здания измеряют отрезокS1. Теодолитом продолжают створ базисной линии, Откладывают от точкиб длинуS=S1+d1+d2 / 2 (d1 – проектное расстояние между внешними гранями стен,d2 – проектный размер между внешними и внутренними гранями строящегося здания). Фиксируют точкув. От точкивоткладывают проектную длину между осями 1 и 2 , закрепляют точкуг. В точкевустанавливают теодолит, строят прямой угол, откладывают длину L2=L1+ d2 / 2, фиксируют точкуА1. От точкиА1по этому же створу откладывают проектное расстояние между осямиАиБ и закрепляют точкуБ1. Аналогично строят точкиА2иБ2с точкигбазисной линии. Для контроля измеряют длины диагоналей. Закрепляют оси створными знаками.
Возможна другая схема разбивки в зависимости от проектных размеров привязки к существующему зданию, положению конструкционных осей и т. п.
