Нивелирные знаки

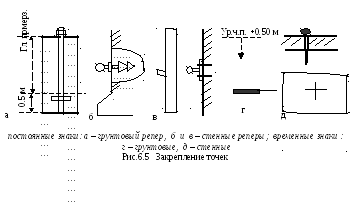

Точки, которые определяют в процессе нивелирования, закрепляют постоянными или временными нивелирными знаками – реперами грунтовыми или стенными, рис.6.5.

На строительной площадке постоянный грунтовый репер (рис.6.5, а) может быть выполнен из отрезка металлической трубы диаметром 60 мм, опущенный в пробуренную скважину на 0.5 м ниже глубины промерзания. Внизу трубы якорь, внизу приваривается головка для установки рейки. Репер ограждается или опускается ниже поверхности земли и закрывается крышкой.

Стенной репер (рис.6.5, б) устанавливают в цокольной части каменных зданий на 0.5 м выше поверхности земли. В пробитом отверстии на цементном растворе закрепляют репер.

Внутри зданий, цехов репер может быть приварен к металлической части конструкции или прибит дюбелями при помощи строительно-монтажного пистолета к бетонным частям конструкций (рис.6.5, в)

Временные знаки могут быть выполнены в виде кованного гвоздя или железнодорожного костыля, вбитого в асфальтовое или бетонное покрытие, или откраской (рис.6.5, д). В процессе строительства временные знаки могут быть обозначены несмываемой краской в виде треугольника или черты 1х10 см, верхнее основание которых соответствует проектной высоте (рис.6.5, г). Знаки могут быть сопровождены надписями. Например, Ур.ч.п. +0.50 - «уровень чистого пола» +0. 50 м.

6.4 Поверки уровенных нивелиров

До начала работ нивелир должен быть поверен и исправлен.

1) Ось круглого уровня должна быть параллельна оси вращения нивелира. Подъемными винтами приводят пузырек уровня на середину. Вращают верхнюю часть нивелира на !80⁰. Если пузырек уровня не вышел за пределы большой окружности, условие выполнено. В противном случае производят исправление винтами уровня, расположенными под его оправой.

2) Вертикальная нить сетки должна быть параллельна оси вращения нивелира. Визируют на рейку, приводят пузырек уровня в нульпункт, берут отсчеты по левому и правому концам горизонтальной нити сетки. Если разность отсчетов не более 2 мм, условие выполнено. Исправление производят поворотом сетки нитей.

3) Визирная ось трубы и ось цилиндрического уровня должны быть параллельны (главное условие нивелира). Поверка выполняется двойным нивелированием одной и той же линии способом вперед (рис.6.6).

а– прямое нивелирование; б – обратное нивелирование

Рис.6.6 Схема поверки главного условия

На ровной местности закрепляют две точки АиВ. Расстояние между ними примерно60 м(нормированное расстояние от нивелира до реек при нивелировании). Определяют превышение точкиВнад точкойАспособом вперед в прямом направлении (рис.6.6, а) и в обратном направлении (рис.6.6, б).

Пусть угол между осями iне равен нулю. Тогда отсчеты по рейкамaиbбудут отклоняться от теоретических нах. В соответствии с формулой (6.2) запишем:h = i_a - b₀ = i_a – (b - x) ; h = a₀ - i_b = a – x – i_b, откуда следует, что

x = (a + b) / 2 – (i_a + i_b ) / 2. (6 .6)

Если х4мм, необходимо исправление. Порядок исправления: 1) вычисляют отсчетa₀ = a – x; 2) элевационным винтом наводят нить сетки на отсчета₀ ; 3) вертикальными исправительными винтами уровня приводят пузырек уровня в нульпункт.

Поверку главного условия можно выполнить на основе высотного базиса, представляющего собой постоянно закрепленные точкиА иВ, превышениеh₀между которыми определено высокоточным нивелиром. Поверяемый нивелир устанавливают над точкойАбазиса, измеряют высоту прибораi_aи берут отсчетbпо рейке в точкеВбазиса. Если условие(i_a – b)=h₀не выполнено на величину 4мм, производят исправление. На рейке элевационным винтом устанавливают отсчетb₀ = i_a – h₀. Исправительными винтами уровня приводят пузырек уровня в нульпункт.

Выполнение первых двух условий необходимо для удобства работы с нивелиром. Выполнение главного условия обеспечивает необходимую точность нивелирования.

Поверки нивелиров с компенсатором

Поверки круглого уровня и сетки нитей в нивелирах с компенсатором выполняют также как и в уровенных нивелирах. Главное условие формулируется так: визирная ось нивелира, установленного в рабочее положение, должна быть горизонтальной.Проще выполнить и исправить на основе высотного базиса. Вычисленный отсчетb₀ = i_a – h₀устанавливают на рейке перемещением сетки нитей при помощи ее вертикальных исправительных винтов.
