Тема 1. Общие сведения о фигуре Земли, координатах и об ориентировании линий
1.1. Фигура Земли
Земля – геоид: тело ограниченное уровенной поверхностью моря.
Уровенная поверхность – поверхность перпендикулярная направлениям сил тяжести в каждой точке (или поверхность равного потенциала сил тяжести)
Уровенная поверхность, совпадающая с поверхностью мирового океана, принимается за основную - поверхность геоида.
Направления сил тяжести являются функцией плотности земной коры. А так как распределение масс в земной коре неравномерно, то и изменение направлений сил тяжести также неравномерно. Вследствие этого поверхность геоида становится сложной и неправильной в геометрическом отношении, что ее форму нельзя описать математическим уравнением. Вести обработку результатов измерений на поверхности, которая не описывается математической формулой , невозможно.
Наиболее близко к поверхности геоида подходит поверхность эллипсоида вращения (земного сфероида), параметры которого являются большая полуось а и полярное сжатие = ( а – в ) / а , где в – малая полуось, рис. 1.1.
Рис. 1.1. Элементы земного сфероида
В разное время ученые многих стран занимались определением параметров земного сфероида, в том числе советские ученые Ф. Н. Красовский и А. А. Изотов. По их данным а = 6 378 245 м, = 1 / 298.3, получившего название «эллипсоид Красовского». С 1946 г. вся обработка геодезических измерений в нашей стране ведется на его поверхности.
Для решения многих задач прикладного значения Землю принимают за шар радиуса R = 6 371.11 км, равновеликого по объему «эллипсоиду Красовского». В приближенных расчетах R = 6371 км.
1.2. Системы координат
С и с т е м а г е о г р а ф и ч е с к и х к о о р д и н а т. В этой системе Землю принимают за шар, а за координатные оси – географические (истинные) меридианы и параллели. Начало координат – пересечение Гринвичского меридиана, принимаемого за ноль, с экватором. Точка на поверхности шара определяется географической широтой В и географической долготой L. ( Долгота 00 – центр зала Гринвичской обсерватории вблизи Лондона). Географические координаты подписаны на топографических картах.
С и с т е м а п л о с к и х п р я м о у г о л ь н ы х к о о р д и н а т применяется
на
небольших участках ( до 20 х 20 км ),
принимаемых за плоскость. Ось Х –
северное направление меридиана, ось У
– восточное направление горизонтальной
линии, рис.1.2.
Рис. 1. 2. Плоские прямоугольные координаты
В строительстве эта система применяется для составления планов небольших участков . Начало координат т. О выбирается с таким расчетом, чтобы на всем плане не было отрицательных координат (план должен располагаться в северо-восточной части).
Си с т е м а п о л я р н ы х к о о р д и н а
т. В строительстве эта система, рис.1.3,
применяется при съемочных работах. За
полюсО
принимают точку местности, за полярную
ось ОА
- любое направление на местности; т. М
будет описываться координатами: полярным
углом
, измеренным от полярной оси по часовой
стрелке, и полярным расстоянием d.
Точку М
легко построить на плане при помощи
транспортира и линейки.
Рис. 1.3. Полярная система координат
С и с т е м а п л о с к и х п р я м о у г о л ь н ы х к о о р д и н а т
Г а у с с а - К р ю г е р а
Система применяется для изображения на плоскости значительных частей земной поверхности с учетом кривизны Земли. Для этой цели земную поверхность делят с севера на юг на узкие ленты – зоны шириной 60. На экваторе ширина зоны около 667 км, к северу – уменьшается. Счет зон от Гринвичского меридиана на восток. Средний меридиан зоны называется осевым, долготу его L0 можно подсчитать по формуле
L0 = 6 n – 30 , (1.1)
где n - номер зоны.
Каждая зона (от 1 до 60) в отдельности проектируется на плоскость при условии равенства углов на сфере и на плоскости. Такая проекция называется равноугольной и обеспечивает подобие контуров на сфере и на плоскости, что удобно при решении задач в строительстве. При развертывании зоны в плоскость экватор и осевой меридиан изображаются прямыми линиями, которые принимаются за координатные оси: ось х – северное направление осевого меридиана, ось у – восточное направление экватора, рис.1.4.
Точка
на местности обозначается координатами:n, x, y
– номер зоны, расстояния от экватора
и осевого меридиана. Например, т.В
: зона 3, х =
6 021 550 м, у = - 205 675 м.
Такая система называется действительной
системой координат.

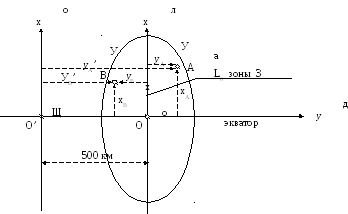

Рис.1.4. Система координат Гаусса – Крюгера
В действительной системе точки, расположенные к востоку от осевого меридиана зоны, имеют положительные ординаты, к западу - отрицательные. Для удобства чтения все ординаты на картах увеличены на 500 км. Связь между измененными ординатами и действительными:
у' = y + 500 000 м. (1.2)
Перед измененной ординатой пишется номер зоны. Такие ординаты называются преобразованными. Например, по карте определили: т В: х = 6 021 550 м, у(преобр.) = 3 294 325 м. Следовательно, зона 3, действительная ордината в соответствии с (1.2) у= - 205 675 м. Или, у (пр.) = 32 675 450 м., что соответствует зоне 32, расстоянию от осевого меридиана зоны у = + 175 450 м.
Для удобства определения координат точек на планах и картах строят координатные сетки - линии параллельные координатным осям. На картах они кратны км (километровая сетка). На планах проводятся через 1 см. При решении задач по определению координат точек по картам и планам измерения ведутся циркулем-измерителем до 0.2 мм от двух координатных линий сетки. За окончательный результат берут среднее. Измерения от двух линий, как для х так и для у повышают точность измерений, компенсируют деформацию бумаги, выявляют грубые ошибки.
С
и с т е м ы в ы с о т. Высоты, отсчитанные
от уровенной поверхности моря (поверхности
геоида), называютсяабсолютными.
В нашей стране за абсолютный нуль принят
многолетний средний уровень Балтийского
моря, рис. 1.5.
.

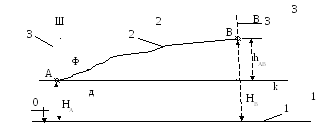

Рис. 1.5. Системы высот
1- уровенная поверхность Балтийского моря; 2 – физическая земная поверхность; 3 – отвесные линии; НА , НВ – высоты в Балтийской системе; hАВ – превышение точки В над точкой А
Такая система высот называется Балтийской. Разность высот точек называется превышением
hАВ = НВ – НА - (1.3)
превышение по линии АВ. Превышение по линии ВА (обратное) hВА = НА - НВ ; очевидно, что hВА = - hАВ.
Высоты, отсчитанные от произвольной уровенной поверхности, называются условными (или относительными). Такую систему высот принято называть частной (или местной). В строительстве преимущественно применяется частная система высот. Так при возведении отдельных зданий и сооружений за нуль высот принимают верхнюю поверхность пола первого этажа жилого дома или пола цеха промышленного предприятия. Эту отметку выносят на цоколь здания и от нее ведут отсчет: вверх - с плюсом, вниз - с минусом. Численное значение высоты называется отметкой.
