2.2. Двухветвенные колонны.
а) Надкрановая часть.
Колонна из тяжёлого бетона класса В15 Rb = 8,5 МПа, Еb = 23000 МПа, продольная арматура из стали класса А-III, Rs = Rsc = 365 МПа.
Сечение I-I. Сечение с размерами bxh = 60х60 см, h0 = 56 см.
В этом сечении действуют три комбинации расчётных усилий:
М (кН∙м) |
392,9 |
220,12 |
0 |
N (кН) |
1132 |
1132 |
1654 |
Усилия от длительно действующей нагрузки Мдл = 0, Nдл = 1132 кН.
Сечение рассчитывается, как прямоугольное с симметричной арматурой, так как колонна испытывает действие разных по знаку, но равных по величине изгибающих моментов.
Из анализа расчётных усилий видно, что решающей комбинацией будет первая.
Расчётная
длина
=2∙Нв
= 2∙4 = 8 м.
см.
Так
как
,
то необходимо учесть влияние прогиба
на величину эксцентриситета.
Первая комбинация усилий даёт эксцентриситет:
е0 = 392,9/1132 = 0,35 м.
Определяем условную критическую силу:
где Iв = b∙h3/12 = 60∙603/12 = 10,8∙105 см4; φе = 1, так как Мдл = 0
δе = е0/h=0,35/0,6 = 0,58
δе
min
= 0.5-0,010,5-0,01∙(800/60)-0,01∙8,5
= 0,281
α∙Is = α∙μ∙b∙hc∙(h/2 – a)2 = 8,69∙0,008∙60∙56∙(60/2-4)2 = 15,79∙104 см4.
α = ЕS / Eb = (2∙105)/(2,3∙104) = 8,69 μ = 0,008
Вычисляем коэффициент η:
Находим эксцентриситет относительно тяжести растянутой арматуры с учётом прогиба:
е = е0∙η + 0,5∙h – а = 0,35∙1,125+0,5∙0,6-0,04 = 0,65 м,
для бетона класса В15 и арматуры класса А-III ζr = 0,611.
Определяем относительную высоту сжатой зоны при первом случае внецентренного сжатия и при симметричном армировании:
<ξR
= 0,611

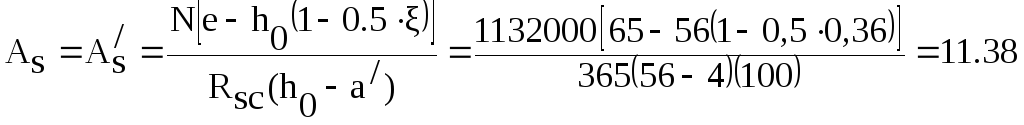

Находим необходимое сечение симметричной арматуры:
см2
Принимаем 3Ø25 А-III (Аs = 14,73 см2) . и 3Ø25 А-III (Аs = 14,73 см2) .
μ
=
=0,0081.
б) Подкрановая часть.
Сечение колонны состоит из двух ветвей: высота всего сечения hн =140 см, расстояние между осями ветвей с = 110 см, шаг распорок S = Нн/4 = 8,35/4 = 2,1 м.
Сечение ветви bxh = 60х30 см, h0 = 27 см. Подбор арматуры производим по наибольшим расчётным усилиям в сечении 3-3 производим по наибольшим расчётным по наибольшим расчётным усилиям в сечении 3-3:
М (кН∙м) |
±574,4 |
±654 |
±245 |
N (кН) |
1542,4 |
2056,3 |
2526,1 |
Q (кН) |
±75,6 |
±23,3 |
±54,1 |
Усилия от длительно действующей нагрузки Мдл = 0, Nдл = 1240 кН. Расчётная длина подкрановой части колонны
=1,5∙Нн
= 1,5∙6,6= 9,9 м.
Приведённый радиус инерции сечения двухветвенной колонны в плоскости изгиба:
см2
Отсюда
ired
=
= 29,3 см..
При
-
необходимо учесть влияние прогиба.
Из анализа расчётных усилий видно, что решающей комбинацией будет вторая, которая даёт эксцентриситет:
е0 = М/N = 654/2056,3 = 0,32 м.
Определяем критическую условную силу:
где
Iв
=
см4;
φе
= 1, так как Мдл
= 0
δе
= е0/h=0,32/1,4
=0,28< δе min
= 0.5-0,010,5-0,01∙(990/140)-0,01∙8,5
= 0,344
α∙Is = 2α∙μ∙b∙hc∙(h/2 – a)2 = 2∙8,69∙0,0054∙60∙30∙(110/2)2 = 7,5∙105 см4.
α = ЕS / Eb = (2∙105)/(2,3∙104) = 8,69 μ = 0,0054

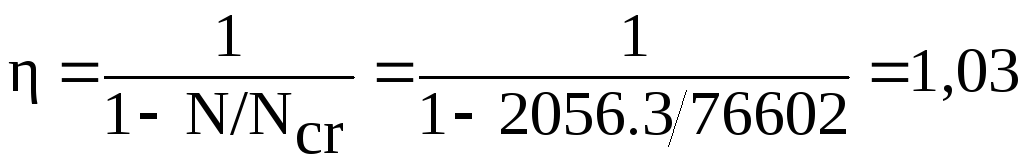

Вычисляем коэффициент η:
Находим в ветвях колонны усилия:
кН
NВ1 = 1640,6 кН, NВ2 = 415,8 кН.
Изгибающий момент (местного изгиба) ветвей колонны определяем по формуле:
кН∙м
е0 = МВ/NВ1 = 13,1/1640,6 = 0,008 м = 0,8 см
е = е0 + 0,5h – а = 0,8+0,5∙30-4 = 11,8 см
Ветви колонны испытывают действие разных по знаку, но равных по величине изгибающих моментов, поэтому подбираем симметрическую арматуру:
>
ζR
принимаем ζ = 1
Находим необходимое сечение симметричной арматуры:
см2
где ξ0=ξ(1-0,5ξ)=0,5
Принимаем 3Ø25 А-III (А/s = 14,73 см2) и 3Ø25 А-III (Аs = 14,73 см2)
μ
=
.
в) Расчёт промежуточной распорки.

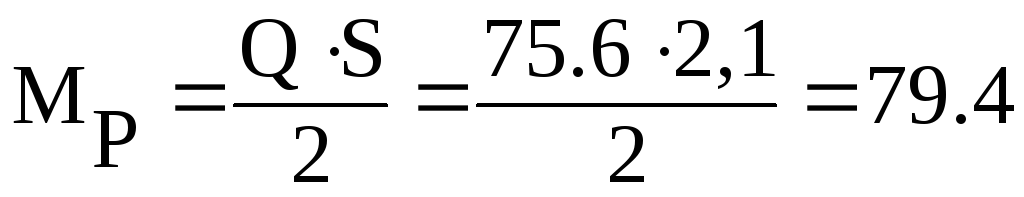

Изгибающий момент распорки равен сумме моментов двух ветвей, примыкающих к рамному узлу снизу и сверху и поэтому:
кН∙м.
(Q
взята из I
комбинации).
Сечение распорки прямоугольное bxh = 60х40 см, h0 = 36 см. Так как эпюра моментов двузначная, то сечение армируется двойной симметричной арматурой:
см2.
Принимаем 2Ø20 А-III + 1Ø18 А-III (Аs = 8,82 см2).
Поперечная сила в распорке:
Проверяем условие Q< φb3∙Rb∙b∙h0; 137,5 кН>0,6∙0,75∙60∙36 = 97 кН – необходим расчёт поперечной арматуры. Из конструктивных соображений устанавливаем хомуты Ø8 А-I с шагом 15 см (n=2).
Н/см.
кН>205
кН,
т.е. прочность наклонного сечения обеспечена.
