контрольная работа / горизонтальная планировка
.docx
Выписка из ведомости координат точек теодолитного хода
|
Номер точки т. х. |
Уравненные углы град. мин. |
Дирекционные углы град. мин. |
Длины линий d м |
Координаты точек, м |
|
|
Х |
У |
||||
|
1
2
3
4
5
|
100 54.5
117 41.5
86 30.4
132 38.0
102 13.8 |
9 09
171 27,1
164 56,3
212 18
290 3,8 |
153.00
132.43
103.83
151.41
102.21
|
500.00
651,05
693,18
592.92
464,93 |
600.00
624,34
749,91
776,89
696,00
|

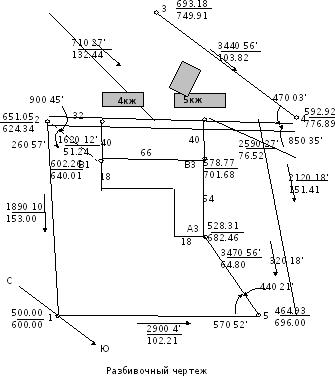

Ведомость координат осевых точек проекта
|
Номер точки |
Проектные размеры |
Результаты вычислений |
|||
|
Горизонт. углы град. мин. |
Длины линий м. |
Дирекционные углы град. мин. |
Координаты, м.
Х У |
||
|
1 (т.х.2) |
90 00 |
|
|
651.04 |
624.34 |
|
|
|
98 |
110 51.4 |
|
|
|
2 |
90 00 |
|
|
616.15 |
715.92 |
|
|
|
40 |
200 51.4 |
|
|
|
3 (В3) |
180 00 |
|
|
578.77 |
701.68 |
|
|
|
54 |
200 51.4 |
|
|
|
4 (А3) |
90 00 |
|
|
528.31 |
682.46 |
|
|
|
66 |
290 51.4 |
|
|
|
5 |
90 00 |
|
|
551.80 |
620.78 |
|
|
|
54 |
20 51.4 |
|
|
|
6 (В1) |
270 00 |
|
|
602.26 |
640.01 |
|
|
|
32 |
290 51.4 |
|
|
|
7 |
90 00 |
|
|
613.64 |
610.10 |
|
|
|
40 |
20 51.4 |
|
|
|
1 (т.х.2) |
|
|
|
|
|
|
Сумма углов 900 00 Координаты исходной точки т.х.4: 592.92 776.89 |
|||||
Разбивочные элементы
|
Название и номер точки |
Координаты точек, м |
Направл. на точку (дирекционый угол) град. мин |
Длины линии,м |
|
|
Х |
У |
|||
|
Станция 4 Х= 592.92 У= 776.89 |
||||
|
передн.исх. точка 5 задняя исх. точка 3 разбиваемая точка 1 |
464.93 693.18 578.77 |
696.00 749.91 701.68 |
212 17.6 344 56.2 259 20.8 |
151.4 103.82 76.52 |
Полярные углы:
от направления станция 4 - передняя исходная точка 5 по часовой стрелке B= 47 град. 3.2 мин
от направления станция 4 - задняя исходная точка 3 против часовой стрелки B1= 85 град. 35.4 мин
Разбивочные элементы
|
Название и номер точки |
Координаты точек, м |
Направл. на точку (дирекционый угол) град. мин |
Длины линии,м |
|
|
Х |
У |
|||
|
Станция 5 Х= 464.93 У= 696.00 |
||||
|
передн.исх. точка 1 задняя исх. точка 4 разбиваемая точка 2 |
500 592.92 528.31 |
600 776.89 682.46 |
290 3.9 32 17. 6 347 56.4 |
102.2 151.4 64.8 |
Полярные углы:
от направления станция 5 - передняя исходная точка 1 по часовой стрелке B= 57 град. 52.4мин.
от направления станция 5 - задняя исходная точка 4 против часовой стрелки B1= 44 град. 21.1 мин.
Разбивочные элементы
|
Название и номер точки |
Координаты точек, м |
Направл. на точку (дирекционый угол) град. мин |
Длины линии,м |
|
|
Х |
У |
|||
|
Станция 2 Х= 651.04 У= 624.34 |
||||
|
передн.исх. точка 3 задняя исх. точка 1 разбиваемая точка 3 |
693.18 500 602.26 |
749.91 600 640.01 |
71 27.3 189 9.2 162 11.6 |
132.44 153.00 51.24 |
Полярные углы:
от направления станция 2 - передняя исходная точка 3 по часовой стрелке B= 90 град. 44.3мин.
от направления станция 2- задняя исходная точка 1 против часовой стрелки B1= 26 град. 57.6 мин.
Контроль вычислений разбивочных элементов
|
№ |
Полярный угол |
Расхож |
Длины линий d |
Расхож |
Координаты |
Расхож |
|||
|
графич. |
аналит. |
графич. |
аналит. |
графич. |
аналит. |
||||
|
2
4
5 |
161.39
259.03
348.34 |
162.2
259.35
347.93 |
0.41
0.32
0.81
|
51.5
75
66
|
51.24
76.52
64.8
|
0.26
1.52
1.2
|
601.5 641.0
578.5 702.5
528.0 683.0
|
602.3 640.0
578.8 701.7
528.3 682.5 |
0.8 1.0
0.3 0.8
0.3 0.5 |
