1. Общие вопросы организации и применения ИВС
Кафедра: ИИСТ Группа: 9586
Выполнили: Балашов Е. А. Варшавский И. Е.
Локальные измерительно- вычислительные системы
1.Общие вопросы организации и применения ИВС
1.1Основные понятия и определения
1.2Интеллектуализация средств измерений (СИ). Классификация ИВС.
1.3Примеры создания ИВС для решения практических, научно-технических и научно-исследовательских задач
1.1 Основные понятия и определения

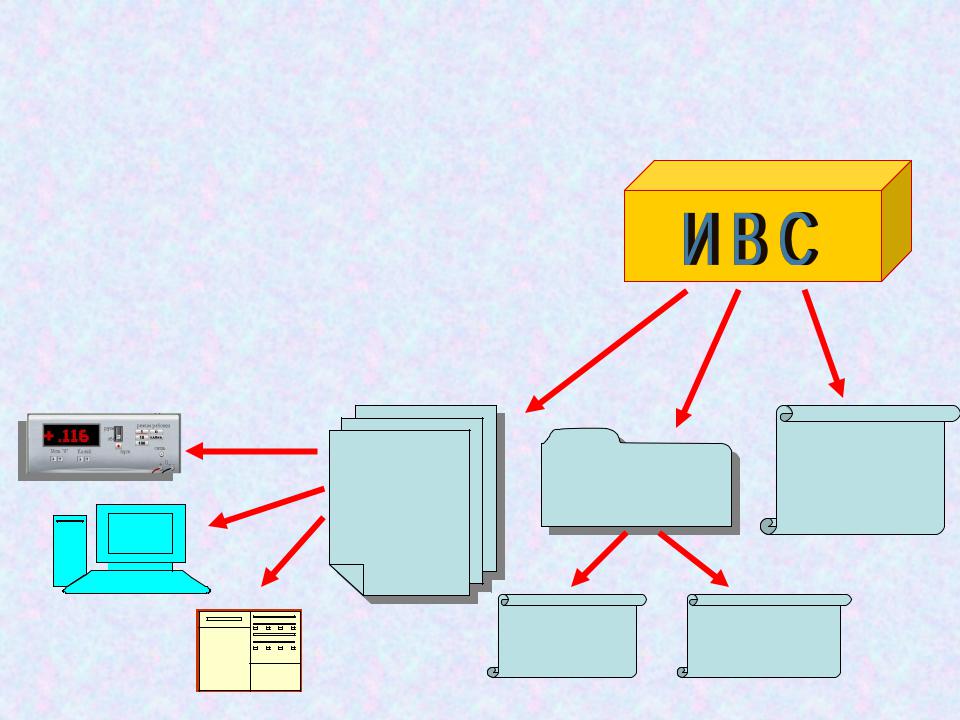

Измерительно-вычислительная система (ИВС) – это совокупность аппаратно-программных средств:
•измерительных,
•вычислительных,
•вспомогательных,
•организованных по блочно-модульному принципу и обеспечивающих выполнение операций над измерительными данными.
Измерительные |
|
|
|
|
Аппарат- |
Программные |
Метрологи- |
|
ческое |
||
Вычислительные |
ные |
средства |
обеспечение |
|
средств |
|
|
|
а |
|
|
|
Вспомогательные |
|
|
ОС
Прикладное
ПО
Выполнение операций над данными
ИВС обеспечивают выполнение операций над измерительными данными:
Аппаратные средства
Измерительные |
• |
•
•
Вычислительные |
• |
•
•
•
Вспомогательные |
• |
Формирование
Получение
Преобразование
Передачу
Накопление
Обработку
Представление
Выдачу в удобном
Программное обеспечение
ОС
Прикладное
ПО
виде для человека и передачи в другую систему.
Измерительные средства ИВС
Таким образом, ИВС представляет собой комплекс средств, обеспечивающих работу с измерительной информацией :
Аппаратные средства ИВС.
Измерительные обеспечивают:
Формирование
Получение
Преобразование
Обработку
Эталоны
Меры
Калибраторы
Датчики
физических
величин
Измерительные
преобразователи всех видов Встроенные в СИ микропроцессорные устройства
Вычислительные и вспомогательные средства ИВС
Аппаратные средства ИВС.
Вычислительные обеспечивают:
Преобразование
Обработку
Вспомогательные обеспечивают:
Передачу
Накопление
Представление
Выдачу
Контроллеры, ПК и др.
Аппаратура
информационных систем: каналы и устройства ввода/вывода, запоминающие устройства, мониторы, принтеры и др.

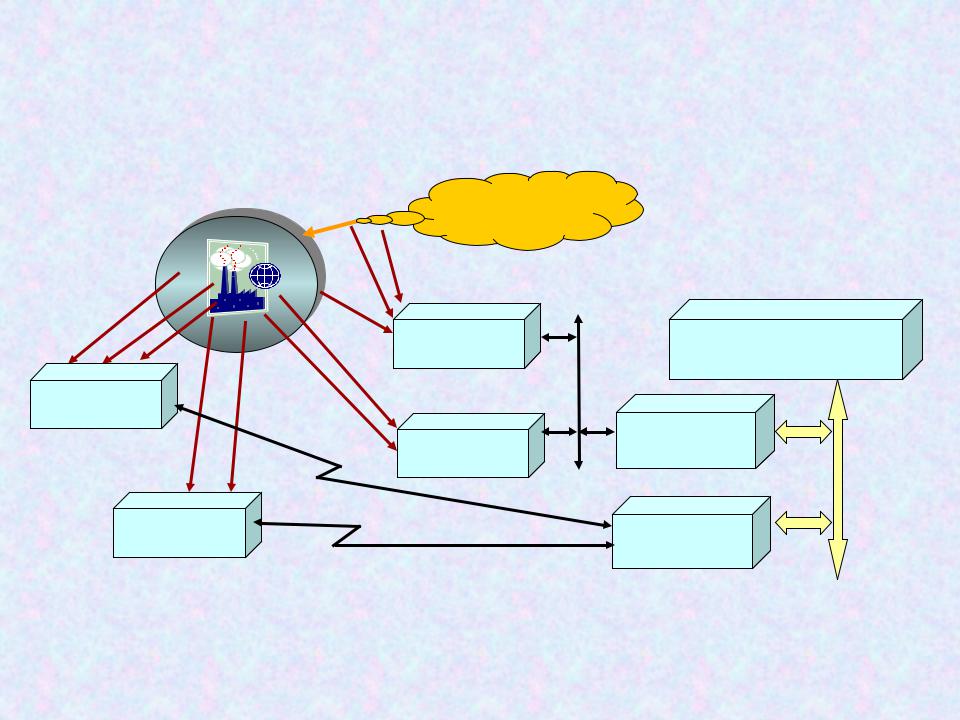

Обобщенная структура ИВС
Объект исследования
Измеряемые сигналы -
S={sj}
Компактная
ИС
. . .
Локальная
ИС
Внешние воздействия ОС
Локальная
ИС
. . .
Компактная
ИС
Информационная система Приборный сбора и обработки данных
интерфейс
Контроллер |
Системный |
|
обмена |
||
интерфейс |
||
|
Контроллер
обмена
Средства измерений - M={μi}
Объект исследования
Обобщенная структура ИВС
Объект исследования – сложный технический или природный объект, который находится в окружающей среде и подвергается природным и техногенным воздействиям.
Объект исследования (ОИ) имеет сложную внутреннюю структуру и требует контроля – измерения значений различных физических, химических и др. величин.
ИВС должна обеспечивать контроль всех необходимых величин, характеризующих как состояние окружающей среды, степень воздействия на ОИ, так и контроль всех его собственных характеристик – измерение множества сигналов S={sj}, которые формируются множеством
измерительных датчиков физических и др. величин.
Задачи дисциплины
ИВС создается с учетом требований ОИ на базе СИ: измерительных каналов, построенных на базе преобразователей, или измерительных приборов с заданными метрологическими характеристиками – множества СИ M={μi}, которые организуются в
компактные, локальные и распределенные измерительно-вычислительные системы.
Изучению принципов проектирования ИВС на всех уровнях – измерительный канал, компактная ИВС, локальная ИВС, распределенная ИВС посвящена данная дисциплина.
