9.5. Добавление масштабной линейки

Если предполагаемая цель вашей карты - использование ее для выполнения точных измерений расстояний, важно добавить на карту масштабную линейку.

Уменьшите изображение с тем, чтобы вы могли видеть компоновку целиком (воспользуйтесь кнопкой Страница целиком на панели инструментов Компоновка).

Выберите последовательно Вставка\Масштабная линейка (Рисунок 13). В окне Выбрать выберите любой понравившийся Вам стиль.

Нажмите ОК, чтобы принять значения, заданные по умолчанию, так как вам требуется увидеть изображение масштабной линейки прежде, чем вы решите внести какие-либо изменения в свойства.

По умолчанию, масштабная линейка будет отображена в центре страницы компоновки. Вы можете перенести ее в другое место. Щелкните и перетащите рамку в то место, те вы хотите расположить на карте свою масштабную линейку.

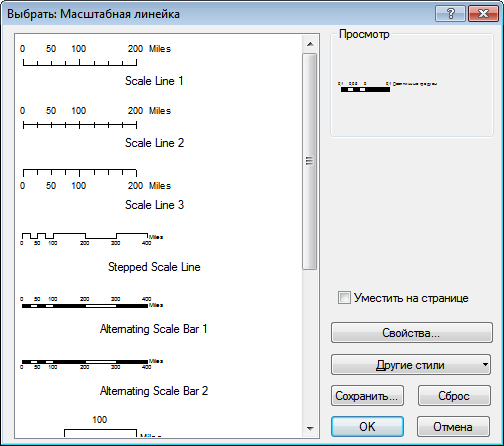

Рисунок 13 – Окно для редактирования Масштабной линейки

Масштабная линейка отображается с принятыми по умолчанию свойствами, которые нам нужно будет изменить. Для начала вы измените свойства Масштаб и Единицы. Щелкните правой кнопкой на масштабной линейке и выберите опцию Свойства (Рисунок 13).

Примечание: Двойной щелчок на масштабной линейке дает тот же самый результат.

Убедитесь, что в окне Свойства Масштабной линейки активна закладка Масштаб и единицы.

В общем случае, длина масштабной линейки не должна превышать одной трети ширины карты Вы можете либо добавить в масштабную линейку дополнительные интервалы, либо увеличить размер интервала Вы сделаете последнее.

В закладке Масштаб и единицы из ниспадающего списка. При изменении выберите опцию Изменить ширину. Для значений Цена деления и Число промежуточных делений введите числа. Поставьте отметку в окошке для опции Показать одно деление до нуля.

Если позволяет время, вернитесь к Свойствам и изучите опции редактирование масштабной линейки, которые содержатся и этом меню под различными закладками (Рисунок 14).

Рисунок 14 – Редактирование Масштабной линейки

9.6. Добавление диаграмм, таблиц, уточняющих «карт-врезок» на результирующую карту

Для наглядного представления результатов оценки загрязнения водных объектов на карту необходимо добавить диаграмму, таблицу и приближенный анализируемый участок карты.

Для добавления диаграммы, например, диаграммы «Изменение концентрации железа», откройте диаграмму, созданную в предыдущих заданиях. В меню выберите: Вид\Диаграммы\Изменение концентрации железа. Щелкните по ней правой клавишей мыши, при этом на экране появиться контекстное меню, в котором необходимо выбрать Добавить в компоновку. Далее необходимо расположить диаграмму на карте.

Для добавления таблицы откройте таблицу атрибутов, например, Point_118_Data, щелкнув по таблице Point_118_Data правой клавишей мыши и выбрав в контекстном меню Открыть. В окне атрибутивной таблице нажмите на кнопку Опциии таблицы () и выберитеДобавить таблицу в компоновку, таблица будет добавлена в компоновку карты, после чего необходимо расположить ее на карте.

Для отображения на результирующей карте уточняющих «карт-врезок» необходимо создать отдельный фрейм данных, например, Данные по посту наблюдения, как сделаноно на рис. 15 и приблизить на этом фрейме анализируемый участок карты (рис. 15).

Примечание: Создание фрейма данных было описано в предыдущих управжениях.

Рисунок 15 – Вид ГИС-проекта при добавлении диаграммы, таблицы и уточняющей «карты-врезки»
