8.Измерение температуры
8
8.Измерение температуры
Вглаве 8 описывается, как измеряется температура с использованием встраиваемых устройств сбора данных, модулей FiledPoint и автономных измерительных приборов.
8.1.Измерение температуры с помощьюVI NI-DAQ
При измерении температуры с помощью встраиваемых устройств сбора данных часто применяются термопары из-за их низкой стоимости, доступности и удобства использования (рис. 8-1).

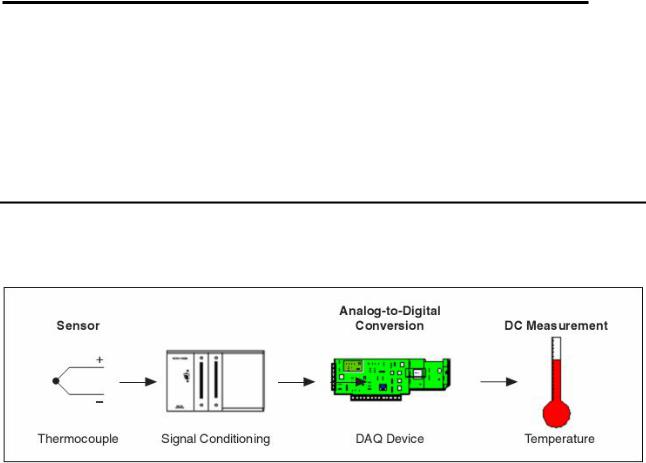

Рис. 8-1. Простая система измерения температуры с использованием встроенного устройства сбора данных
Sensor (Thermocouple) – датчик (термопара);
Signal Conditioning – преобразование (кондиционирование) сигнала; Analog-to-Digital Conversion (DAQ Device) – аналого-цифровое преобразование (устройство сбора данных);
DC Measurement (Temperature) – измерение напряжения постоянного тока (температура)
Термопара образуется при контакте двух различных металлов, на выводах термопары создается э.д.с., значение которой зависит от температуры. Более подробную информацию об использовании термопар для измерения температуры можно найти по ссылке ni.com/info на сайте National Instruments, если ввести код ext4n9.
Типичная схема включения термопары показана на рис. 8-2, резистор R используется только в том случае, если термопара не заземлена. Если, например, один из выводов термопары заземлен, использование резистора R может привести к появлению паразитного контура заземления и результаты измерений будут искажены.
© Корпорация National Instruments |
8-1 |
Измерения в LabVIEW |

8. Измерение температуры

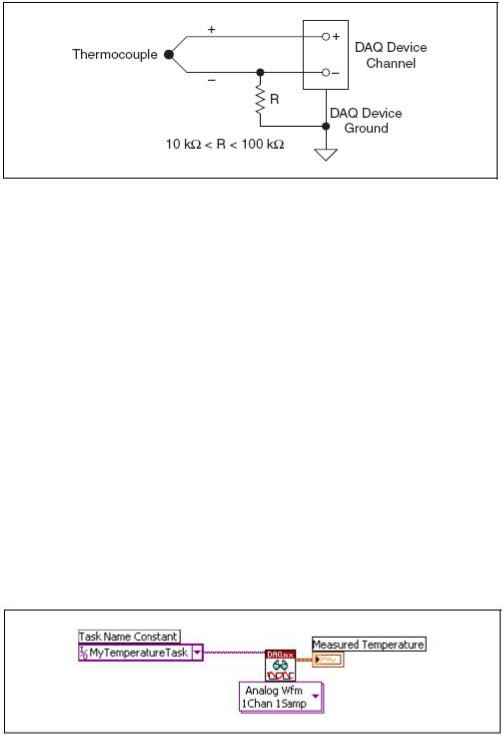

Рис. 8-2. Подключение термопары
Thermocouple –термопара;
DAQ Device Channel – канал устройства сбора данных; DAQ Device Ground – заземление устройства сбора данных
8.1.1.Измерение температуры с помощьюNI-DAQmx
Вблок-диаграмме на рис. 8-3 для измерения температуры использована константа DAQmx Task Name. В рассматриваемом примере задача измерения, названная My Temperature Task, сконфигурирована с помощью функции DAQ Assistant. Задача содержит такую информацию, как тип термопары, способ компенсации температуры холодного спая (CJC), масштабирующие коэффициенты и т.д. VI DAQmx Read снимает отсчеты температуры и выводит их на график. При использовании задачи NI-DAQmx редактировать конфигурационные параметры можно без изменения блок-диаграммы.
Подробнее о задачах – в разделе Задачи главы 5 Создание типового
DAQ приложения.
Рис. 8-3. Блок-диаграмма измерения температуры с использованием VI
NI-DAQmx
Возможно также программное конфигурирование процесса измерения температуры с помощью VI DAQmx Create Channel.
Измерения в LabVIEW |
8-2 |
ni.com |

8.Измерение температуры
8.2. Измерение температуры с помощьюVI
FieldPoint
На рис. 8-4 показана система измерения температуры на основе модулей FieldPoint.

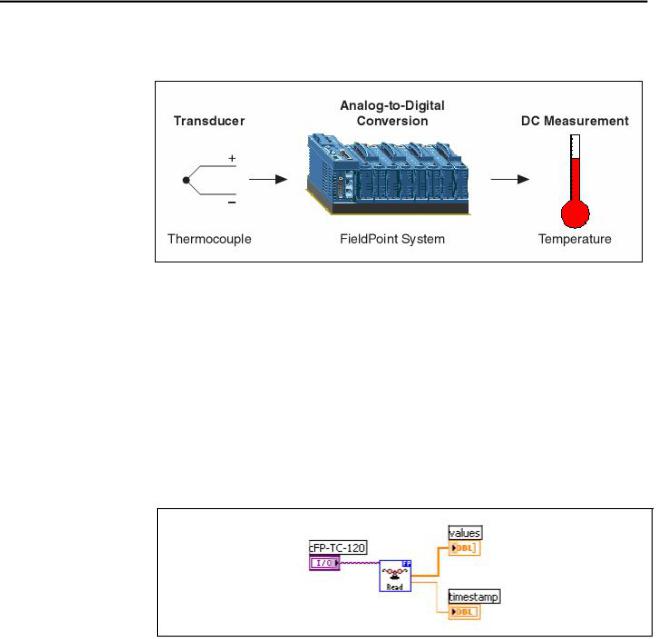

Рис. 8-4. Система на основе модулей FieldPoint для измерения температуры
Transducer (Thermocouple) – преобразователь (термопара); Analog-to-Digital Conversion (FieldPoint System) – аналого-цифровое преобразование (система на основе модулей FieldPoint);
DC Measurement (Temperature) – измерение напряжения постоянного тока (температура)
В блок-диаграмме на рис. 8-5 для измерения температуры используется VI FiledPoint. В этом примере элементом управления
FieldPoint I/O Point выбран модуль cFP-TC-120.
Рис. 8-5. Блок-диаграмма измерения температуры с помощью модулей
FieldPoint
© Корпорация National Instruments |
8-3 |
Измерения в LabVIEW |
