Вариант 6 Контрольная работа №1
1. Теоретический вопрос:
Лопастные гидромашины. Последовательное и параллельное
включение лопастных машин.
2. Задачи из [1].
Задача 1.6. В цилиндрический бак диаметром D=2м до уровня Н=1,5м налиты вода и бензин. Уровень воды в пьезометре ниже уровня бензина на h=300мм. Определить вес находящегося в баке бензина, если б=700кг/м3.

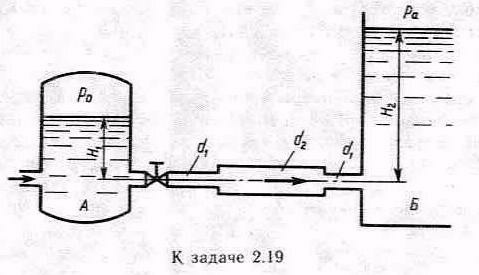

Задача2.19. Вода перетекает из напорного бака А в резервуар Б через вентиль с коэффициентом сопротивления в=3 по трубе. Диаметры: d1=40 мм; d2=60 мм. Считая режим течения турбулентным и пренебрегая потерями на трение по длине, определить расход. Учесть потери напора при внезапных сужениях и расширениях. Высоты: H1=1м, H2=2м; избыточное давление в напорном баке p0=0,15 МПа.

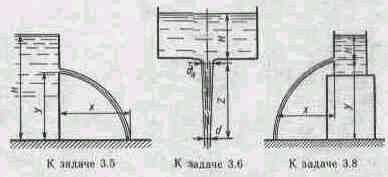

Задача 3.8. При истечении жидкости через отверстие диаметром d0= 10 мм измерены : расстояние x = 5,5 м, высота y = 4 м, напор Н = 2 м и расход жидкости Q =0,305 л/с. Подсчитать коэффициенты сжатия ε, скорости φ, расхода μ и сопротивления ζ. Распределение скоростей по сечению струи считать равномерным.Сопротивлением воздуха пренебречь.
Задача 4.5. На рисунке показан всасывающий трубопровод гидросистемы. Длина трубопровода = 3 м, диаметр d = 20мм, расход жидкости Q = 0,314 л/с, абсолютное давление воздуха в бачке 0 = 100 кПа,H = 1 м, плотность жидкости = 900 кг/м3. Определить абсолютное давление перед входом в насос при температуре рабочей жидкости t = +25C ( = 0,2 Ст ). Как изменить искомое давление в зимнее время, когда при этом же расходе температура жидкости упадет до - 35C ( = 10 Ст ).
Контрольная работа №2
Задачи 1-5 из сборника [5]. Цифровые данные принять по номеру варианта
Курсовая работа
Состоит из двух частей
1. Разобраться в гидросхеме заданной машины, представить её в пояснительной записке и описать работу. [6-8]
2. Предположив, что на данную машину устанавливается дополнительное оборудование с гидроприводом, разработать схему привода вращательного и поступательного движения с питанием от базовой гидросистемы машины и провести расчет.[8]Гидроцилиндр и гидромотор одновременно не работают. Предотвратить возможность самопроизвольного вращения вала гидромотора под нагрузкой.
Исходные данные к работе:
Машина - навесной одноковшовый экскаватор [7]
Крутящий момент мотора, Нм - 45
Частота вращения вала мотора, об/мин - 1600
Усилие на штоке гидроцилиндра, кН - 7
Скорость штока гидроцилиндра, м/с - 0,07
ОСТАЛЬНЫЕ ДАННЫЕ (длины трубопроводов, типы местных сопротивлений, их количество, марку масла и его температуру, частоту вращения вала насоса и т.д.) принять самостоятельно, считая, что оборудование размещено на машине и гидролинии проложены.
Задание составил к.т.н. В.М.Сизов
И н д и в и д у а л ь н о е з а д а н и е
по курсу «Гидравлика и гидропривод» для студентов заочной формы
обучения специальности ПСМ.
Вариант 7 Контрольная работа №1
1. Теоретический вопрос:
Регулирование режима работы лопастного насоса дросселированием на
выходе, перепуском, частотой вращения вала насоса.
2. Задачи из [1].
Задача 1.7. Определить абсолютное давление воздуха в сосуде, если показание ртутного прибора h=368мм, высота Н=1м. Плотность ртути =13600кг/м3. Атмосферное давление 736мм рт. ст.

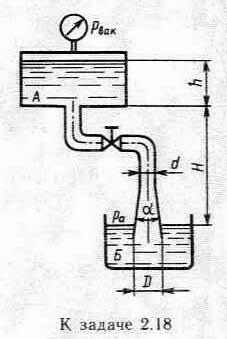

Задача.2.18. Вода перетекает из бака А в резервуар Б по трубе длиной l=2,5 м и диаметром d=25мм, на которой установлены вентиль (в=3,5) и диффузор с углом =8 и диаметром выходного отверстия D=75мм. Показание мановакуумметра pвак=10кПа; высота H=2,5 м ,h=2м. Определить расход Q с учетом всех местных сопротивлений и трения по длине (=0,03). Вход в трубу без закруглений, радиус кривизны колен R=25 мм. Взаимным влиянием сопротивлений пренебречь.
Задача 3.14. Через жиклер, представляющий собой отверстие диаметром d0=2мм в стенке толщиной =5мм, происходит истечение жидкости в полость жидкости в полость, заполненную той же жидкостью при избыточном давлении р2=1МПа. Определить давление по другую сторону стенки р0,при котором внутри жиклера возникает кавитация. Давление насыщенных паров жидкости соответствует hн.п==60 мм рт.ст., =850 кг/м3. Коэффициент сжатия струи внутри жиклера принять равным =0,64; коэффициента расхода , равным коэффициенту скорости, ==0,82.Какой будет расход Q при начале квитанции? Указание. Следует записать уравнение Бернулли для сечения 1-1 и 2-2, при этом учесть потерю напора на внезапное расширение по теореме Борда и использовать уравнение расхода.
Задача 4.4. Определить режим течения жидкости при температуре 10С ( = 0,4 Ст) по трубопроводу длиной = 3 м, который при перепаде давления = 2 Мпа должен обеспечивать расход Q = 1 л/c. Плотность =850 кг/м3. Указание. Воспользоваться выражением для числа Re через Q и законом Пуазейля, исключить из них диаметр d и, определив перепад давления, соответствующий смене режима, сравнить его с заданным перепадом.
