Вариант 5 Контрольная работа №1

1. Теоретический вопрос:

Расчет последовательно соединенных трубопроводов.

Расчет параллельно соединенных трубопроводов.

2. Задачи из [5].

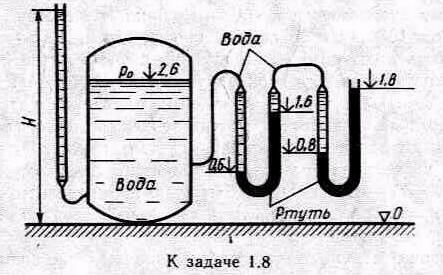

Задача 1.8. Определить избыточное давление р₀ воздуха в напорном баке по показаниям манометра, составленного из двух U-образных трубок с ртутью. Соединительные трубки заполнены водой. Отметки уровней даны в метрах. Какой высоты Н должен быть пьезометр для измерения того же давления ₀? Плотность ртути =13600 кг/м³

Задача 2.20. Пренебрегая потерями напора, определить степень расширения диффузора n=(D/d)², при котором давление в сечении 2-2 возрастет в два раза по сравнению с давлением в сечении 1-1. Расчет провести при следующих данных: расход жидкости Q=1,5 л/с; диаметр d=20 мм; давление в сечении 1-1 p₁=10 кПа; плотность жидкости p=1000 кг/м³; режим течения принять: а) ламинарным и б) турбулентным. Поток в диффузоре считать стабилизированным и безотрывным.

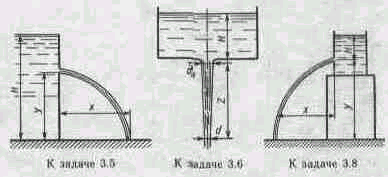

Задача3.5. Из резервуара, установленного на полу и заполненного жидкостью до высоты H, происходит истечение жидкости через отверстие в стенке. На какой высоте y должно быть отверстие, чтобы расстояние x до места падения струи на пол было максимальным?Определить это расстояние. Жидкость считать идеальной.

Задача 4.11. При каком диаметре трубопровода подача насоса составит Q = 1 л/с, если на выходе из него располагаемый напор Н расп = 9,6 м; длина трубопровода L=10 м; эквивалентная шероховатость э = 0,05 мм; давление в баке р0 = 30 кПа; высота Н0 = 4 м; вязкость жидкости v = 0,015 Ст и ее плотность р=1 000 кг/м³. Местными гидравлическими сопротивлениями в трубопроводе пренебречь. Учесть потери при входе в бак.

Контрольная работа №2

Задачи 1-5 из сборника [5]. Цифровые данные принять по номеру варианта

Курсовая работа

Состоит из двух частей

1. Разобраться в гидросхеме заданной машины, представить её в пояснительной записке и описать работу. [6-8

2. Предположив, что на данную машину устанавливается дополнительное оборудование с гидроприводом, разработать схему привода вращательного и поступательного движения с питанием от базовой гидросистемы машины и провести расчет.[8] Гидроцилиндр и гидромотор одновременно не работают. Предотвратить возможность самопроизвольного движения штока гидроцилиндра под нагрузкой.

Исходные данные к работе:

Машина - стреловой кран [7]

Крутящий момент мотора, Нм - 40

Частота вращения вала мотора, об/мин - 1800

Усилие на штоке гидроцилиндра, кН - 8

Скорость штока гидроцилиндра, м/с - 0,04

ОСТАЛЬНЫЕ ДАННЫЕ (длины трубопроводов, типы местных сопротивлений, их количество, марку масла и его температуру, частоту вращения вала насоса и т.д.) принять самостоятельно, считая, что оборудование размещено на машине и гидролинии проложены.

Задание составил к.т.н. В.М.Сизов

И н д и в и д у а л ь н о е з а д а н и е

по курсу «Гидравлика и гидропривод» для студентов заочной формы

обучения специальности ПСМ.
