Контрольная работа №2
Задачи 1-5 из сборника [5]. Цифровые данные принять по номеру варианта
Курсовая работа
Состоит из двух частей
1. Разобраться в гидросхеме заданной машины, представить её в пояснительной записке и описать работу. [6-8]
2. Предположив, что на данную машину устанавливается дополнительное оборудование с гидроприводом, разработать схему привода вращательного и поступательного движения с питанием от базовой гидросистемы машины и провести расчет.[8] Гидроцилиндр и гидромотор одновременно не работают. Обеспечить стабилизацию скорости движения штока гидроцилиндра.
Исходные данные к работе:
Машина - скрепер [7]
Крутящий момент мотора, Нм - 55
Частота вращения вала мотора, об/мин - 2000
Усилие на штоке гидроцилиндра, кН - 22
Скорость штока гидроцилиндра, м/с - 0,07
ОСТАЛЬНЫЕ ДАННЫЕ (длины трубопроводов, типы местных сопротивлений, их количество, марку масла и его температуру, частоту вращения вала насоса и т.д.) принять самостоятельно, считая, что оборудование размещено на машине и гидролинии проложены.
Задание составил к.т.н. В.М.Сизов
Сотников Максим Владимирович
И н д и в и д у а л ь н о е з а д а н и е
по курсу «Гидравлика и гидропривод» для студентов заочной формы
обучения специальности ПСМ.
Вариант 4 Контрольная работа №1
1. Теоретический вопрос:
Истечение жидкости из малого отверстия в тонкой стенке.
2. Задачи из [1].

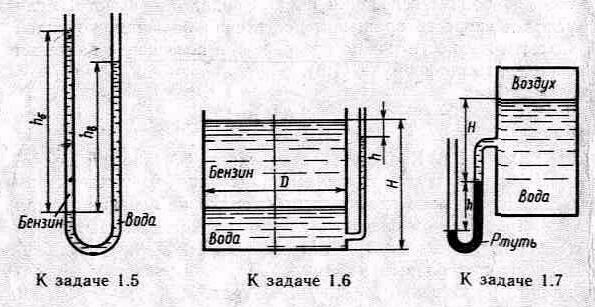

Задача 1.5. В U-образную трубку налиты вода и бензин. Определить плотность бензина, если h6=500мм; hв=350мм.Капиллярный эффект не учитывать.

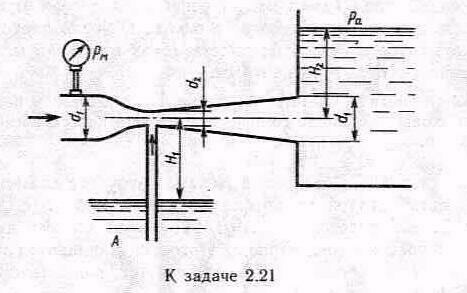

Задача 2.21.Определить минимальное давление pм, измеряемое манометром перед сужением трубы, при котором будет происходить подсасывание воды из резервуара А в узком сечении трубы. Размеры: d1=60 мм; d2=20 мм; H1=6 м; H2=1 м. Принять коэффициенты сопротивления: сопла с=0,08, диффузора диф=0,30.
Задача3.4. Определить коэффициент сопротивления многоступенчатого дросселя, отнесенный к скорости в трубке диаметром d=10 мм, если дроссель состоит из пяти ступеней.Каждая ступень представляет собой отверстие диаметром d0=2 мм в стенке толщиной =1,0 мм. Принять коэффициент расхода такого отверстия равным =0,62 и считать, что взаимное влияние ступеней дросселя отсутствует (скорость в промежутках между стенками гасится до нуля), а полная потеря напора распределяется между ступенями поровну. Определить полную потерю давления в дросселе при скорости течения в трубке v=1м/с, если плотность жидкости =850 кг/м3.
Задача 4.12. Определить расход в трубе для подачи воды (вязкость v=0,01 Ст) на высоту Н=16,5 м, если диаметр трубы d=10 мм; ее длина L=20 м; располагаемый напор в сечении трубы перед краном Нрасп=20м; коэффициент сопротивления крана 1=4, колена 2=1. Трубу считать гидравлически гладкой.Указание. Задачу решить методом последовательных приближений, задавшись коэффициентом Дарси т , а затем уточняя его.
Контрольная работа №2
Задачи 1-5 из сборника [5]. Цифровые данные принять по номеру варианта
Курсовая работа
Состоит из двух частей
1. Разобраться в гидросхеме заданной машины, представить её в пояснительной записке и описать работу. [6-8]
2. Предположив, что на данную машину устанавливается дополнительное оборудование с гидроприводом, разработать схему привода вращательного и поступательного движения с питанием от базовой гидросистемы машины и провести расчет.[8] Гидроцилиндр и гидромотор одновременно не работают. Обеспечить стабилизацию частоты вращения вала гидромотора.
Исходные данные к работе:
Машина - фронтальный погрузчик [7]
Крутящий момент мотора, Нм - 35
Частота вращения вала мотора, об/мин - 1900
Усилие на штоке гидроцилиндра, кН - 25
Скорость штока гидроцилиндра, м/с - 0,05
ОСТАЛЬНЫЕ ДАННЫЕ (длины трубопроводов, типы местных сопротивлений, их количество, марку масла и его температуру, частоту вращения вала насоса и т.д.) принять самостоятельно, считая, что оборудование размещено на машине и гидролинии проложены.
Задание составил к.т.н. В.М.Сизов
Меркулин Антон Владимирович
И н д и в и д у а л ь н о е з а д а н и е
по курсу «Гидравлика и гидропривод» для студентов заочной формы
обучения специальности ПСМ.
