Вариант 2 Контрольная работа №1

1. Теоретический вопрос:

Уравнение неразрывности. Уравнение Бернулли. Энергетическая и

геометрическая интерпретация.

2. Задачи из [1].

Задача 1.2. Определить избыточное давление на дне океана, глубина которого Н=10км, приняв плотность морской воды р=1030км/м³ и считая ее несжимаемой. Определить плотность воды на той же глубине с учетом сжимаемости и приняв модуль объемной упругости К=210³ МПа.

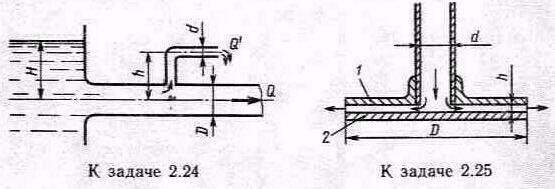

Задача 2.24. Вода течет по трубе диаметром D=20 мм, имеющей отвод (d=8 мм). Пренебрегая потерями напора, определить расход жидкости в отводе Q', если расход в основной трубе Q=1,2 л/с; высоты H=2 м, h=0,5 м. Режим течения считать турбулентным. Считать, что давление перед отводом расходуется на создание скоростного напора и подъем жидкости на высоту h.

Задача 3.2. Определить скорость перемещения поршня вниз, если к его штоку приложена сила F=10кН. Поршень диаметром D=50 мм имеет пять отверстий диаметром d₀=2 мм каждое. Отверстия рассматривать как внешние цилиндрические насадки с коэффициентом расхода =0,82; =900 кг/м³.

Задача 4.14. Вода в трубе 1 подается в открытый бак и вытекает по трубе 2. Во избежание переливания воды через край бака устроена вертикальная сливная труба 3 диаметром d= 50 мм. Определить необходимую длину L трубы 3 из условия, чтобы при Q₁= 10 л/с и перекрытой трубе 2 (Q₂= 0) вода не переливалась через край бака. Режим течения считать турбулентным. Принять следующие значения коэффициентов сопротивления: на входе в трубу ₁= 0,5; в колене ₂= 0,5; на трение по длине трубы _т= 0,03; а= 0.

Контрольная работа №2

Задачи 1-5 из сборника [5]. Цифровые данные принять по номеру варианта

Курсовая работа

Состоит из двух частей

1. Разобраться в гидросхеме заданной машины, представить её в пояснительной записке и описать работу. [6-8]

2. Предположив, что на данную машину устанавливается дополнительное оборудование с гидроприводом, разработать схему привода вращательного и поступательного движения с питанием от базовой гидросистемы машины и провести расчет.[8] Гидроцилиндр и гидромотор одновременно не работают. Обеспечить возможность регулировки частоты вращения вала гидромотора.

Исходные данные к работе:

Машина - автогрейдер [7]

Крутящий момент мотора, Нм - 50

Частота вращения вала мотора, об/мин - 2500

Усилие на штоке гидроцилиндра, кН - 12

Скорость штока гидроцилиндра, м/с - 0,03

ОСТАЛЬНЫЕ ДАННЫЕ (длины трубопроводов, типы местных сопротивлений, их количество, марку масла и его температуру, частоту вращения вала насоса и т.д.) принять самостоятельно, считая, что оборудование размещено на машине и гидролинии проложены.

Задание составил к.т.н. В.М.Сизов

Павлов Сергей Владимирович

И н д и в и д у а л ь н о е з а д а н и е

по курсу «Гидравлика и гидропривод» для студентов заочной формы

обучения специальности ПСМ.

Вариант 3 Контрольная работа №1

1. Теоретический вопрос:

Потери напора по длине напорного потока. Зоны гидравлических сопротивлений.

2. Задачи из [1].

Задача 1.4. Определить избыточное давление воды в трубе В, если показания манометра p_м=0,025МПа. Соединительная трубка заполнена водой и воздухом, как показано на схеме, причем Н₁=0,5м; Н₂=3м.Как изменяется показания манометра, если этом же давлении в трубе всю соединительную трубку заполнить водой (воздух выпустить через кран К)? Высота Н₃=5м.

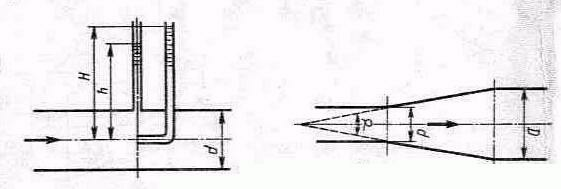

Задача 2.22. По длинной трубе диаметром d=50 мм протекает жидкость (v=2 Ст; p=900 кг/м³). Определить расход жидкости и давление в сечении, где установлены пьезометр (h=60 см) и трубка Пито (H=80 см).

Задача3.3. Определить направление истечения жидкости (=_вод) через отверстие d₀=5 мм и расход, если разность уровней H=2 мм, показание вакуумметра p_вак соответствует 147 мм рт.ст., показание манометра р_м=0,25 МПа, коэффициент расхода =0,62.

Задача 4.13. Вода с вязкостью v= 0,02 Ст нагнетается насосом из колодца в водонапорную башню по вертикальному трубопроводу. Определить диаметр трубы от крана К до бака d₂, если высота башни Н= 10 м; глубина погружения насоса Н₀= 5 м; высота уровня жидкости в баке h= 1 м; длина участка трубопровода от насоса до крана h₀= 3 м; его диаметр d₁= 40 мм; коэффициент сопротивления крана _к= 3 (отнесен к диаметру d₁); показание манометра р_м= 0,3 мПа; подача насоса Q= 1,5 л/с. Учесть потерю скоростного напора при входе в бак. Трубы считать гидравлически гладкими.
