зависящее от различных конфигураций. Следующая глава содержит детальную информацию о правилах соединения каждого отдельно взятого графического элемента. Обратите внимание, что Поток сообщений не соединяется с объектами, расположенными в пределах одного Пула.

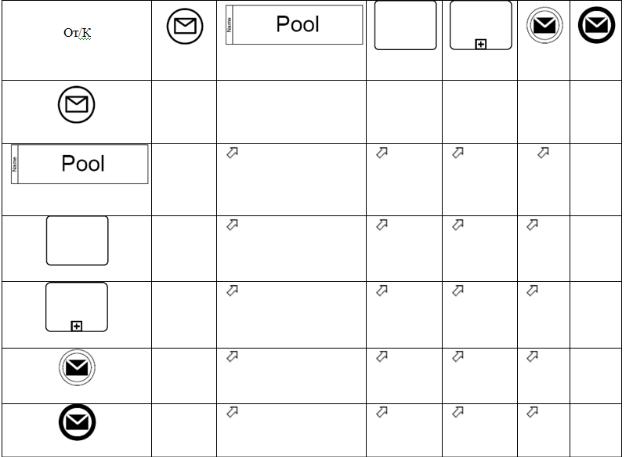

Таблица 7.4 – Правила Соединения Потока сообщений

Примечание: В таблице отображены лишь графические элементы, имеющие Входящие или Исходящие Потоки сообщений. Такие объекты, как Дорожка, Шлюз, Объект данных, Группа и Текстовая аннотация, в

таблице не содержатся.

7.6.Расширяемость BPMN

BPMN 2.0 описывает механизм, позволяющий расширять список атрибутов для стандартных графических элементов диаграммы. При необходимости разработчиком модели или программой моделирования могут быть задействованы нестандартные атрибуты графических элементов или Артефакты, такие, как уникальные требования длявертикальной области. Для того, чтобы не нарушить логику, описываемую в BPMN, такие атрибуты НЕ ДОЛЖНЫ противоречить семантике использования любого их графических элементов BPMN. Необходимо отметить, что, несмотря на возможность добавления новых атрибутов, должны быть сохранены все основные принципы построения и наглядность диаграммы для лучшего её восприятие пользователем любого уровня подготовки. Помните, что фигуры основных элементов потока (События, Действия и Шлюзы) НЕ ДОЛЖНЫ видоизменяться.

Данная спецификация делает различие между обязательными и дополнительными элементами (см. раздел 8.3.2, содержащий описание синтаксиса для создания расширений). Если используются обязательные элементы, то они

Графический язык моделирования бизнес-процессов BPMN. Версия 2.0

ДОЛЖНЫ учитываться при внедрении диаграмм. Если используются дополнительные элементы, то при внедрении диаграмм они МОГУТ БЫТЬ опущены.

7.7.Примеры Процессов BPMN

В данном подразделе представлен пример производственного процесса, рассмотренный с разных ракурсов.

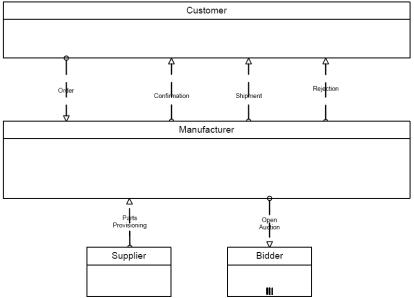

Фигура 7.6 – Пример диаграммы Взаимодействия с Пулами в виде «черных ящиков».

Графический язык моделирования бизнес-процессов BPMN. Версия 2.0

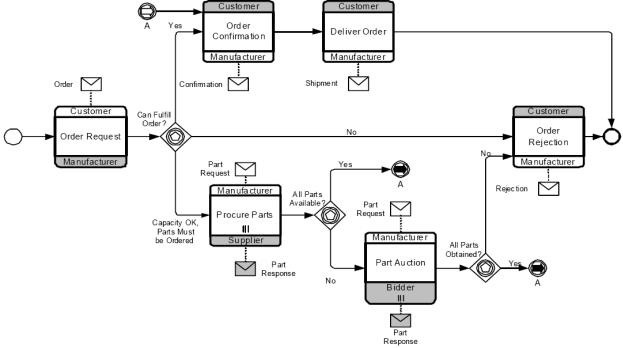

Фигура 7.7 – Пример диаграммы автономной Хореографии.
