13. Организация автоматических поточных линий.

Автоматические поточные линии – это система машин, автоматов, расположенных по ходу технологического процесса и объединенных автоматическими механизмами и устройствами для транспортировки, накопления заделов, удаления отходов, изменения ориентации.

АПЛ могут создаваться из:

3. агрегатных станков;

4. универсальных автоматов и полуавтоматов;

5. станков с числовым программным управлением;

6. специального оборудования;

7. многоцелевых станков (обрабатывающих центров).

АПЛ можно классифицировать по многим признакам.

По степени специализации:

8. однопредметные;

9. многопредметные.

По количеству одновременно обрабатываемых деталей на каждой позиции:

10. со штучной обработкой;

11. с многодетальной обработкой.

По характеру движения обрабатываемых деталей АПЛ могут быть:

12. линии с непрерывным движением деталей;

13. линии с периодическим движением деталей.

По степени перекрытия времени транспортировки технологическим временем обработки АПЛ делятся:

14. на линии с перекрываемым временем транспортировки;

15. на линии с неперекрываемым временем транспортировки.

По характеру кинематической связи между оборудованием АПЛ бывают:

16. линии с жесткой связью;

17. линии с гибкой связью.

Линии с жесткой кинематической связью между оборудованием снабжаются единым приводным межоперационным транспортом. Основной недостаток таких АПЛ состоит в том, что отказ любого станка влечет за собой остановку всей линии.

Линии с гибкой кинематической связью между оборудованием оснащаются независимым транспортом и бункерными устройствами после каждой операции или после группы их. При отказе одного из станков все остальные могут работать за счет внутрилинейных заделов.

Наиболее распространены в машиностроении АПЛ, расчлененные на независимые участки с гибкой связью между ними.

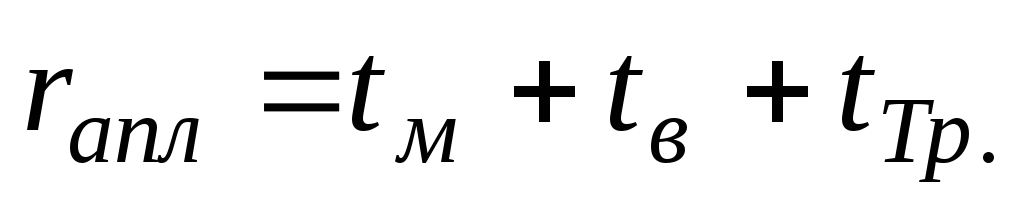

Такт АПЛ (r_апл )в общем виде может быть определен по формуле:

;

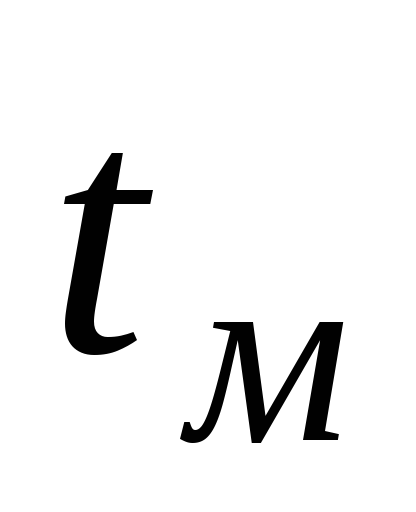

где: - машинное время обработки детали на станке, мин.;

- вспомогательное время (установка, закрепление, снятие детали, подвод и отвод инструмента) мин.;

-время на транспортировку детали, мин.

На АПЛ с жесткой кинематической связью между оборудованием имеют место заделы двух видов:

- технологический;

- транспортный.

Методика их определения аналогична, как и для однопредметных поточных линий.

На АПЛ с гибкой кинематической связью между оборудованием создаются заделы двух видов:

- пульсирующий, который является следствием разновременного отключения станков для настройки, смены инструмента, устранения неполадок;

- компенсирующий, который является следствием различных тактов на смежных участках.

Величина компенсирующего задела определяется по формуле:

;

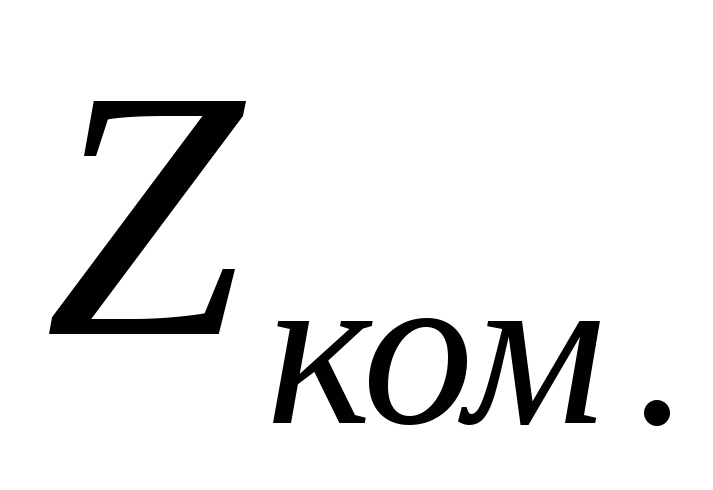

где: - величина компенсирующего задела, шт;

- время для создания компенсирующего задела, мин;

и - меньший и больший такты работы смежных участков.

Разновидности АПЛ являются роторные линии.

Автоматическая роторная поточная линия (АРПЛ) представляет собой комплекс рабочих машин (роторов) и транспортных машин (роторов), объединенных единой системой автоматического управления.

Рабочие и транспортные роторы находятся в жесткой кинематической связи и имеют синхронное вращение.

Рабочий ротор представляет собой жесткую систему, на периферии которой монтируются рабочие инструменты и механизмы сообщающие инструментам необходимые движения.

Каждый инструмент на различных участках своего пути совершает необходимые операции.

Транспортные роторы принимают, транспортируют и передают изделия (детали) на рабочие роторы. Они представляют собой барабаны или диски, оснащенные несущими органами.

Рабочие и транспортные роторы соединяются в линии общим синхронным приводом.

Такт АРПЛ определяется по формуле:

где: - расстояние перемещения заготовки между двумя смежными позициями;

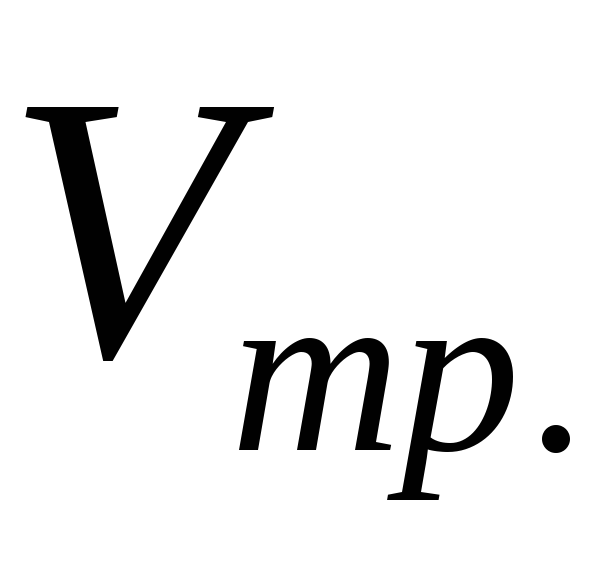

- скорость движения заготовки.

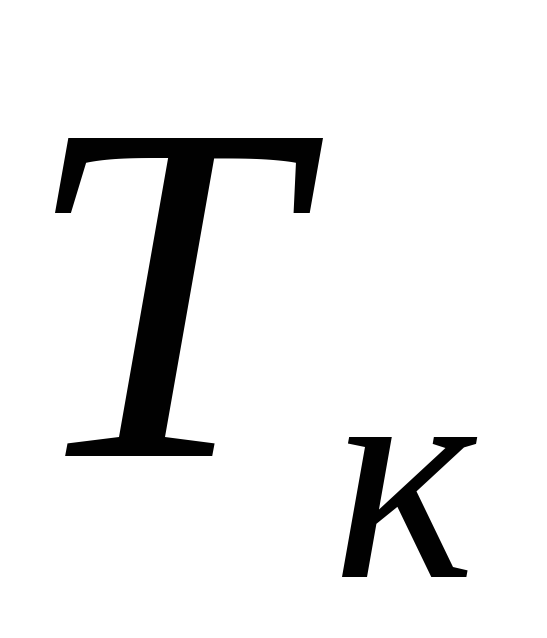

Продолжительность производственного цикла () обработки заготовки определяется по формуле:

;

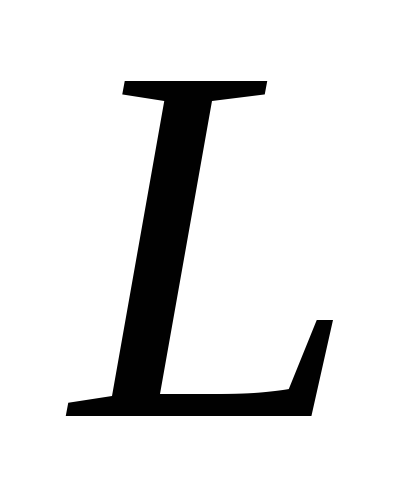

где: - общая длина пути от места загрузки заготовки до места выдачи детали.

АРПЛ отличается определенным уровнем гибкости и позволяет получить высокие технико-экономические показатели.
