Технико – экономические показатели
Таблица 8
|
№ п/п |
Наименование показателей |
Единица измерения |
Комплект 1 |
Комплект 2 |
|
1 |
2 |
3 |
4 |
5 |
|
1 |
Себестоимость механизированного процесса , С0 |
Руб. |
710718,14 |
819998,86 |
|
2 |
Трудоемкость механизированного процесса , Т0 |
Чел.-ч. |
989,052 |
989,052 |
|
3 |
Себестоимость единицы продукции, Сед |
руб/м3
|
6906,88 |
7968,9 |
|
4 |
Трудоемкость единицы продукции, Тед |
Чел.-ч./м3
|
9,661 |
9,611 |
2.3)Технические характеристики выбранного комплекта
Автокран КС-45717К-3Р ОВОИД "Ивановец" на шасси Камаз 43118-46
|
Крановая установка | |
|
Грузоподъемность, т |
25 |
|
Грузовой момент, тм |
84,8 |
|
Максимальный вылет (с гуськом), м |
27,0 (31,0) |
|
Максимальная высота подъема (с гуськом), м |
31,2 (40,3) |
|
Длина стрелы, м |
9,9-30,7 |
|
Длина гуська, м |
9,0 |
|
Зона работы |
240° и 360° |
|
Опорный контур, м |
6,0х5,43 2,26х5,43 |
|
Номинальная скорость подъема (опускания) груза при кратности полиспаста К=8, м/мин: |
7,4-40,0 |
|
Скорость посадки, м/мин |
0,2 |
|
Частота вращения, мин-1 |
1,9 |
|
Шасси | |
|
Базовое шасси |
КАМАЗ-43118 |
|
Колесная формула |
6 x 6 |
|
Двигатель |
КАМАЗ-740.662-300/622-280 |
|
Мощность двигателя, кВт (л.с.) |
221 (300)/ 206 (280) |
|
Скорость передвижения, км/ч |
60 |
|
Габаритные и весовые характеристики | |
|
Длина, мм |
11945 |
|
Ширина, мм |
2500 |
|
Высота, мм |
3990 |
|
Полная масса с телескопической стрелой, т |
22,1 |

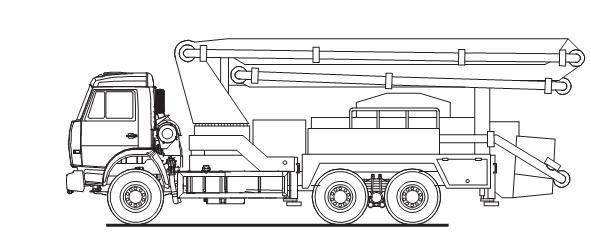

Автобетононасос 58152А на шасси КАМАЗ
|
Модель |
58152А (АБН-21) |
|
Максимальная подача бетона на выходе из бетонораспределителя, м3/ч |
75-90 |
|
Количество секций |
3 |
|
Максимальная высота подачи бетона с помощью бетонораспределительной стрелы, м |
21 |
|
Подвижность перекачиваемой бетонной смеси (осадка стандартного конуса), см |
6-12 |
|
Давление на бетонную смесь, развиваемое бетонотранспортным поршнем, МПа |
7,5 |
|
Наибольшая крупность заполнителя, мм |
50 |
|
Тип привода |
гидравлический |
|
Диаметр бетоновода (внутренний), мм |
125 |
|
Объем загрузочной воронки, м3 |
0,7 |
|
Высота загрузки, мм |
1400 |
|
Угол поворота бетонораспределителя стрелы, град | |
|
- в вертикальной плоскости |
90 |
|
- в горизонтальной плоскости |
355 |
|
Масса технологического оборудования, кг |
9500 |
|
Полная масса, кг |
16700 |
|
Распределение полной массы, кг | |
|
- на переднюю ось |
4550 |
|
- на заднюю тележку |
12000 |
|
Габаритные размеры, мм |
10000x2500x3800 |
|
Скорость передвижения, км/ч |
60 |
|
Базовое шасси | |
|
Модель |
KAMAЗ-65115 |
|
Двигатель | |
|
Модель |
740.62-280 .....Сummins 6ISBe 285 (Евро-3) |
|
Тип |
дизельный с турбонаддувом и ОНВ |
|
Максимальная полезная мощность, л. с. (кВт), при 1900 (2500) об/мин ....280 (206) |
282 (207,2) |
В) Уплотнение бетонной смеси осуществляется глубинным вибратором ИВ-116:
Мощность (кВт): 1,0
Синхронная частота колебаний (Гц): 210
Напряжение сети (В): 42
Статический момент (кг-см): 0,348
Произв., куб.м/ч: 12,3
Радиус действия (мм): 430
Сила тока (А): 24
Диаметр вибронаконечника (мм): 76
Длина гибкого вала (м): 2,995
Толщина обрабатываемого слоя бетона (м): 0,5
Вынуждающая сила (кН): 6,0
Габариты (мм): эл. двигателя 350х180х270
Масса, кг: 35
Г) Поверхностное уплотнение выполняется виброрейкой UXAN 40 ВР-2.
Технические характеристики :
Напряжение сети (В): 42/220/380
Длина рейки (м): 2
Вынуждающая сила (кН):4
Масса, кг: 45
Таблица 9
