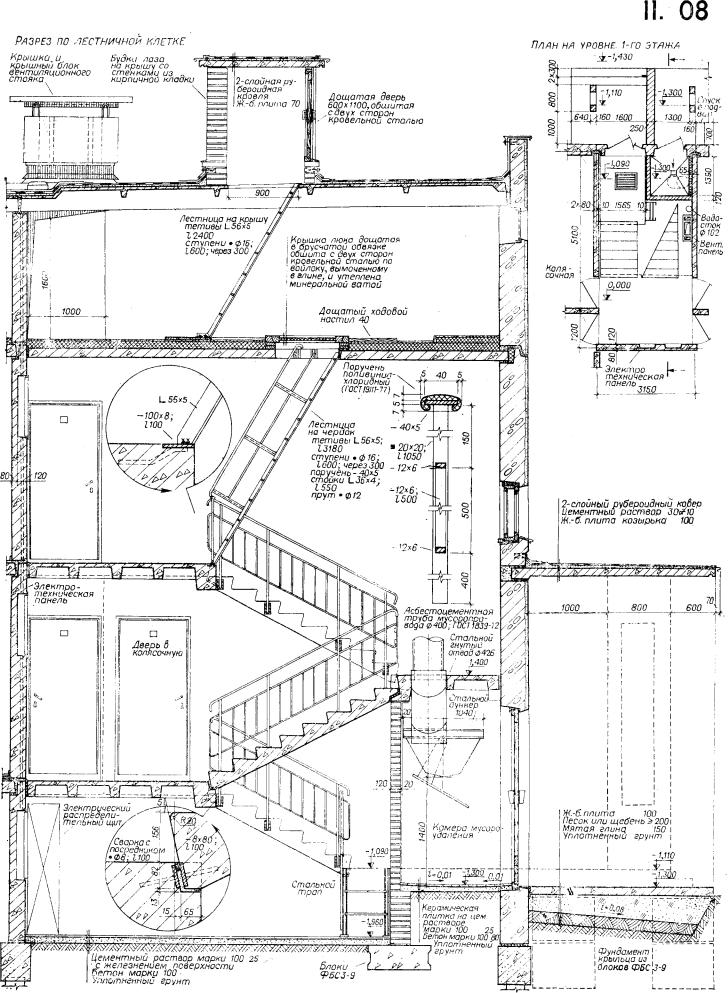

Мусоропровод пропущен сквозь междуэтажные площадки. Приемные клапаны обращены к наружной стене. Камера мусороудаления размещена под нижней междуэтажной площадкой и выгорожена кирпичными стенками толщиной 120 мм. Выход из камеры отделен от входного крыльца кирпичной стенкой толщиной 250 мм. Стены и пол камеры покрыты керамической плиткой.

На первом этаже за счет уменьшения жилой комнаты размещена примыкающая к лестничной клетке колясочная.

Железобетонные плиты крыльца - ребристая с двумя ступенями перед входом в здание и плоская перед камерой мусороудаления - опираются на шесть столбов из блоков ФБСЗ-9. У входа в камеру мусороудаления размещен приямок с лестницей в полупроходное подполье. Этот марш набран из бетонных ступеней, уложенных на железобетонные косоуры или монолитный бетонный подстилающий слой. Под обоими частями крыльца уложен дренаж, предупреждающий выпучивание грунта. Железобетонный козырек над крыльцом заводится в стык стеновых панелей и опирается на поперечную кирпичную стенку и железобетонные экраны.

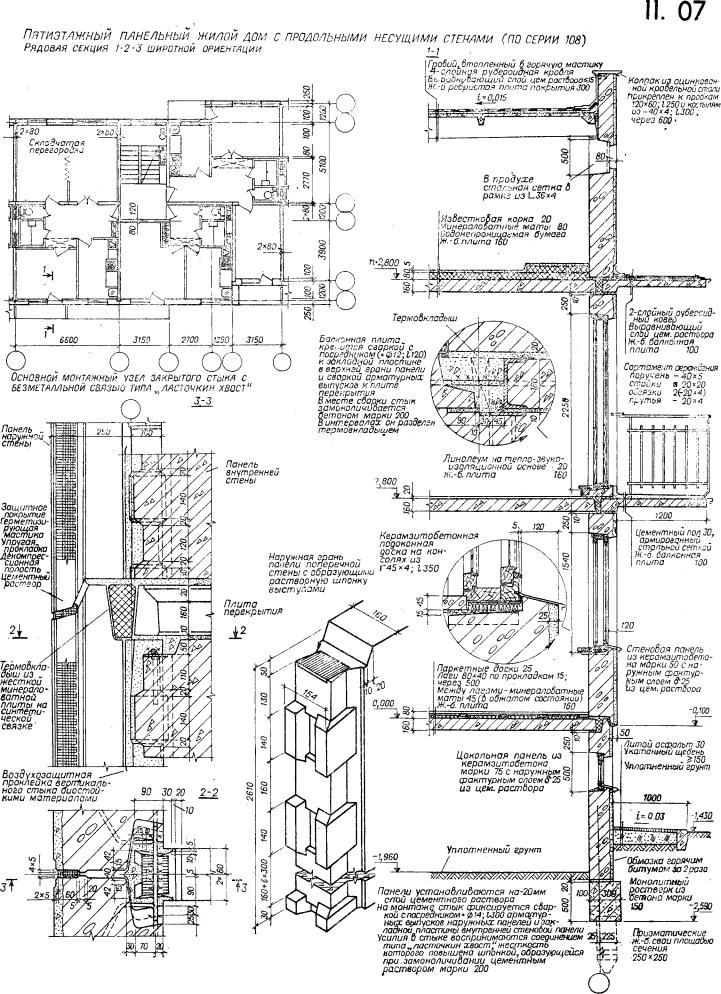

Все квартиры имеют балконы, а двухкомнатные - и лоджию. Балконные плиты заведены в стык стеновых панелей и соединены на сварке выпусков арматуры и утопленных в подрезках закладных швеллеров с плитой перекрытия и нижней панелью.

Чердак полупроходной. Крыша с внутренним водостоком образована настилом из ребристых плит ТТ-образного сечения с номинальной шириной между гранями несущих ребер 1,2 и 1,5 м. С учетом консолей по 0,3 м с обеих сторон полная номинальная ширина этих плит соответственно 1,8 и 2,1 м (см. лист 3.05). На внутреннюю продольную стену крышные плиты укладываются пониженным концом с перепадом полки для устройства ендовы. Глубокая ендова ускоряет наполнение воронки водостока и способствует быстрому удалению осадков. Плиты разложены в настиле таким образом, что все прорезающие крышу элементы пропускаются вне их ребер. Кровля малоуклонная рубероидная. Будка лаза выложена из кирпича и накрыта железобетонной плитой.

Санитарные узлы с раздельной уборной и ванной выполнены в кабинах типа «стакан» (см. лист 8.01). В двух- и трехкомнатных квартирах с зонированием помещений по функциональному признаку они отнесены от кухни в интимную часть квартиры. Вентиляционные стояки из бетонных блоков (см. лист 8.03) расположены за санитарными кабинами, а для кухонь двух-трехкомнатных квартир вынесены в прихожую и лестничную клетку.

Перекрытие над подпольем утеплено минераловатными матами. На первом этаже полы слоистой конструкции - в жилых помещениях из паркетных досок, а на кухнях из линолеума по керамзитобетонной плите, уложенные по дощатым лагам че- рез 0,5 м. На вышележащих этажах полы из линолеума на теплой подоснове (тапифлекс), уложенного на железобетонные плиты и заведенного под плинтусы по периметру помещений. Звукоизоляция междуэтажных перекрытий обеспечивается массивностью железобетонных плит.

Вариабельность планировки квартир достигается применением раздвижных перегородок между смежными жилыми комнатами или жилой комнатой и кухней и дифференциацией встроенной мебели в зависимости от состава семьи. Кухни оборудованы холодильными шкафами с естественным воздухообменом.

Чертежи выполнены на основе типовых проектов серии 108, разработанной в ЛенЗНИИЭПе.

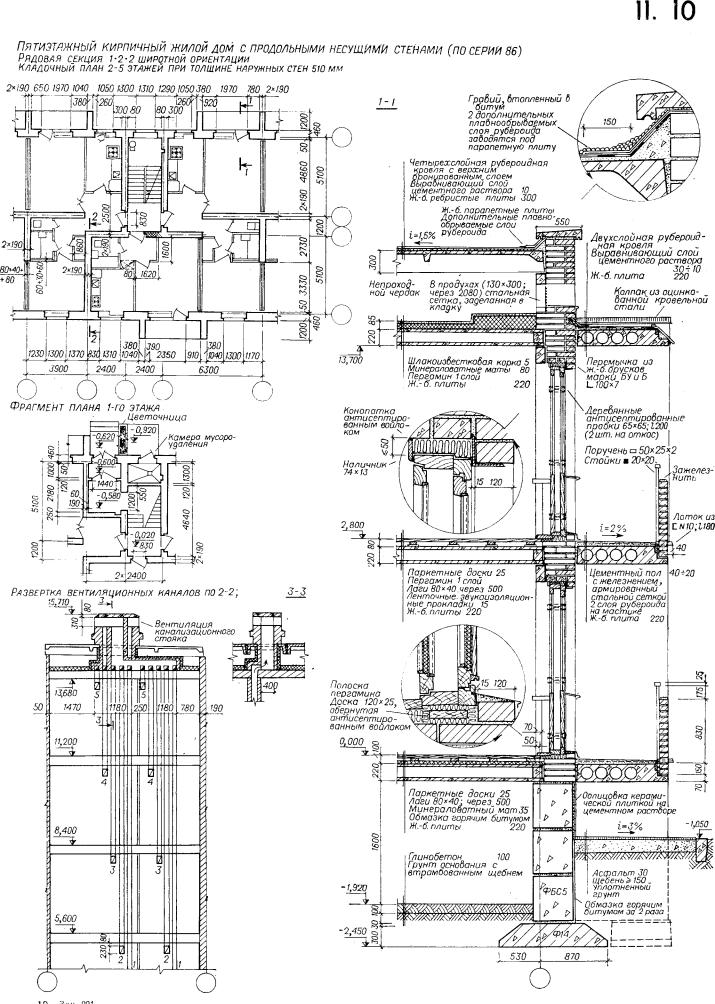

Листы 11. 10; 11.11; 11.12. Кирпичный дом с продольными несущими стенами (состав чертежей тот же)

Фундаменты ленточные из железобетонных плит и бетонных блоков. Показанные фундаментные плиты назначены исходя из расчетного давления на грунт 0,15 МПа. При других значениях допускаемого давления соответственно изменяется ширина образуемой ими ленты. Стены подвала защищены отмосткой в виде наклонной заасфальтированной полосы и обмазкой горячим битумом за два раза от фильтрующихся сквозь грунт осадков. В подполье устроен глинобетонный пол.

Продольные кирпичные стены развязаны в поперечном направлении стенами с вытяжными каналами в лестничной клетке и у санитарных узлов и наружными пилонами у лоджий. Продольные несущие стены характерны для кирпичных домов. Они позволяют использовать несущую способность кирпичной кладки и примерно в 1,5 раза уменьшают погонаж внутренних стен.

Наружные стены кладутся толщиной 510680 мм в зависимости от расчетных температур. Уширенные швы в стенах толщиной 550 и 680 мм тщательно заполняются цементным раствором, с добавлением кирпичного щебня. Марка кирпича и раствора кладки определяется в связи с расчетными усилиями в стене и сезоном производства работ. Стены с каналами кладутся только из полнотелого кирпича. В кладке стен за подоконными нишами может быть использован дырчатый кирпич.

Кладка фасадов выполняется из кирпича: светлого облицовочного керамического, силикатного или красного глиняного. Кладка ведется с соблюдением рисунка швов. Швы с расшивкой прорезаются на глубину 10-12 мм. Для фасадов из силикатного кирпича рекомендуется защитная окраска силикатными или полихлорвиниловыми красками (см. лист 2.08).

Перемычки над проемами выполняются из железобетонных брусков, под настилами перекрытий - из брусков усиленного сечения. Лицевой ряд кирпича ложится на полку заведенного в перемыч- ку горячекатаного уголка. В случае применения профильного облицовочного кирпича полка уголка подымается соответственно прорези.

Плиты перекрытий железобетонные высотой 220 м с круглыми пустотами уложены на среднюю стену сплошными концами. Отдельные плиты связаны между собой продетыми сквозь строповочные петли анкерами из стержней диаметром 6 мм и замоноличены раствором марки 100 в сплошной настил, образующий участвующую в распределении воспринимаемых стенами усилий диафрагму. Восприятие сжимающих усилий обеспечивается заделкой плит в кладку стен не менее чем на 100 мм, растягивающих усилий - заведенными с интерва-

лом 2-3 м в кладку стен и прошивающими все здание анкерами (см. лист 3.03).

Лестницы собраны из площадок ребристой конструкции и маршей плитной конструкции.

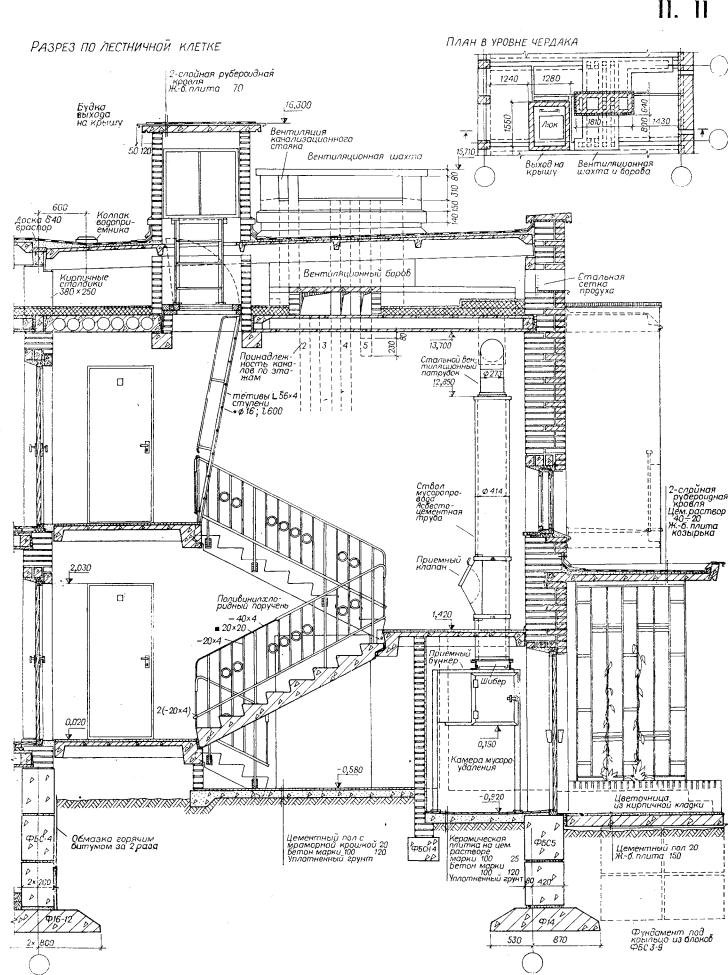

Âкладку поперечных стен площадки заделываются опорными выступами (см. лист 4.03). Цокольный марш укорочен на пять ступеней. Вход в секцию расположен рядом с лестничной клеткой. Вестибюльная группа - тамбур и холл - размещена в первом этаже за счет квартиры. Таким образом удается исключить традиционный проход под нижней междуэтажной площадкой и удобно разместить там камеру мусороудаления. Архитектурно выразительно и функционально оправдано крыльцо с повышенным входом в здание и дверью в камеру мусороудаления, отделенной от него перепадом уровней, цветочницей и экранирующей решеткой.

Мусоропровод проходит через междуэтажные площадки. Поверху он связан стальным патрубком и кирпичным боровом с вентиляционной шахтой. Попадание в будку лаза и далее на крышу - по наклонным стальным стремянкам. Сквозной проход через здание на первом этаже, так же как и выход на крышу с верхнего этажа, устраивается только в одной из средних секций. Лестничная клетка перекрыта плитами с круглыми пустотами.

Âпролете плиты уложены на железобетонные балки площадью сечения 250Ч200 мм2, окаймляющие лаз на крышу.

Непроходной чердак использован для размещения вентиляционных боровов. Борова — горизонтальные вентиляционные короба — ограждены кирпичными стенами, возведенными на настиле чердачного перекрытия, перекрыты плоскими железобетонными плитами и утеплены фибролитом. Они позволяют выполнить минимальное количество прорезающих крышу шахт и разместить их с учетом раскладки ребристых плит крыши. Вентиляционные шахты выложены из кирпича и накрыты плоскими железобетонными плитами. Их вытяжные отверстия приподняты для стимулирования тяги на 0,5 м над кровлей и разделены на изолированные отсеки для вентиляционных каналов из квартир, мусоропровода и продухов канализационных стояков. Вентиляционные шахты утеплены в пределах чердака оклейкой фибролитовыми плитами, а над крышей — утолщенной кладкой.

Крыша образована настилом ребристых железобетонных плит (см. лист 3.05), опирающихся на наружные стены и кирпичные столбики по средним осям здания. Кровля малоуклонная рубероидная с внутренним водостоком. Смещение оси ендовы относительно осей продольных стен компенсируется перепадами в опирании плит (см. лист 11.11). Наружные стены накрыты железобетонными парапетными плитами. Будка лаза с толщиной стенок вполкирпича накрыта железобетонной плитой.

Лоджии перекрыты специальными плитами с круглыми пустотами (см. лист 3.04) и ограждены стенкой вполкирпича с установленным на ней стальным поручнем. Фасад стены здания на уча- стке лоджий может быть облицован глазурованным кирпичом или оштукатурен и окрашен, поскольку он одновременно является и элементом интерьера.

Санитарные кабины монтируются на месте из бетонных панелей толщиной 60 мм. Для звукоизо-

ляции в примыканиях к жилым комнатам эти панели сдваиваются. Воздушный зазор между ними 30 мм.

Полы слоистой конструкции: в жилых помещениях — из паркетных досок по лагам, уложенным с интервалом 0,5 м на звукоизоляционных подкладках, в кухнях - из линолеума или поливинихлоридных плиток, наклеенных на керамзитобетонные плиты размером «на комнату», толщиной 40 мм. Керамзитобетонные плиты также уложены по лагам (см. лист 8.07). Подстилающий слой пола в кухнях может быть выполнен и из монолитных легких бетонов. Перекрытия над подпольем и чердач- ное утеплены минераловатными матами с толщиной слоя соответственно 35 и 80 мм.

Чертежи выполнены на основе типовых проектов серии 86, разработанной в ЦНИИЭП жилища.

Глава 12

ДЕВЯТИ-ШЕСТНАДЦАТИЭТАЖНЫЕ ЖИЛЫЕ И ОБЩЕСТВЕННЫЕ ЗДАНИЯ

Здания высотой более пяти этажей имеют развитый лестнично-лифтовый узел: при высоте до девяти этажей - с лестницей постоянного пользования и одним пассажирским лифтом грузоподъемностью 320 кг, при высоте до 16 этажей - с эвакуационной лестницей и двумя-тремя лифтами, в том числе одним грузопассажирским грузоподъемностью 500 кг. Эвакуационная незадымляемая лестница связана поэтажно с лифтовыми холлами через воздушный шлюз, снабжена противопожарной, автоматически включающейся вентиляцией и имеет непосредственный выход на улицу.

Развитый лестнично-лифтовой узел, как правило, обслуживает шести-восьмиквартирную жилую секцию. Входные двери квартир частично расположены в «карманах» — тупиковых коридорах, подводящих к лифтовому холлу.

В конструктивном отношении учитывается зна- чительное увеличение нормальных и тангенциальных усилий, воздействующих на здание в связи с возрастанием полезной нагрузки, собственной массы и парусности стен. Отсюда возникает стремление придать объему пространственно-устойчивую или обтекаемую форму — изогнутой пластины, трилистника, четырехлистника, призмы, вписывающейся в цилиндр с овальным основанием, и т. п.

Таким образом, повышение этажности жилого здания влечет за собой принципиальное изменение планировки составляющих его секций и общей объемной композиции.

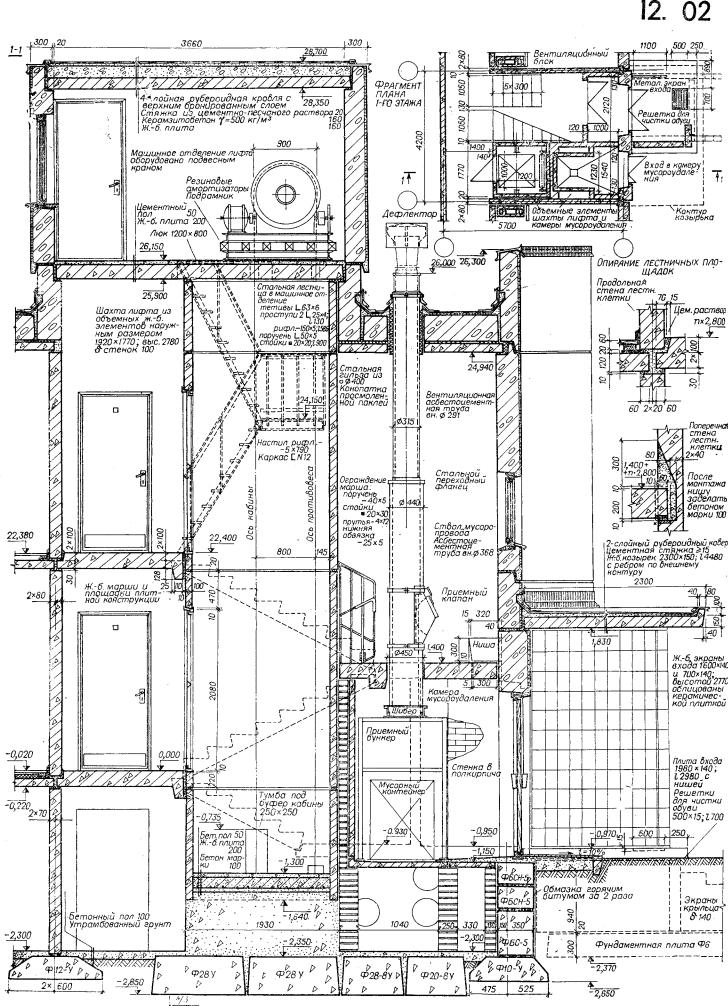

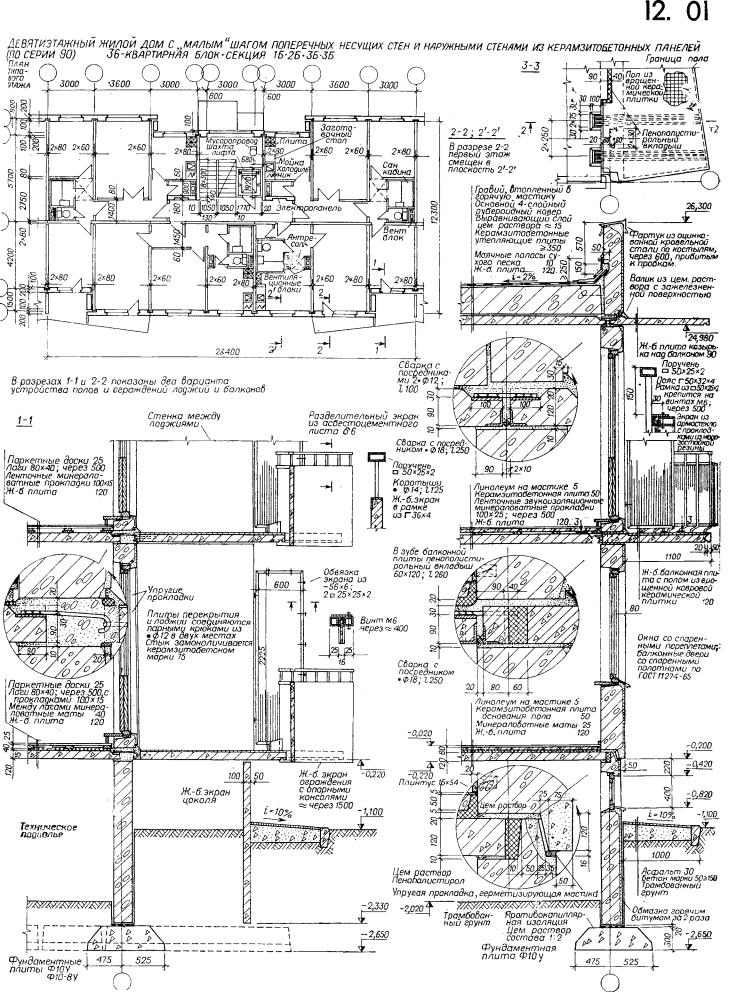

Листы 12.01; 12,02; 12.03. Панельный дом с «малым» шагом поперечных несущих стен. План рядовой блок-секции и основные

монтажные узлы; разрез по лестничной клетке; аксонометрический разрез здания

Рассматриваемый жилой дом основывается на классической для полносборного панельного домостроения конструктивной системе, характеризующейся «малым» шагом (до 3,6 м) поперечных несущих стен и опиранием перекрытий по контуру.
