ПРОГРАММА РАБОТЫ

1.Изучить принцип действия транзистора, его устройство, схемы подключения, основные параметры и характеристики.

2.Ознакомиться с лабораторным стендом для исследования биполярного транзистора.

3.Снять статические входные характеристики транзистора при двух значениях напряжения на коллекторе (UКЭ=0; UКЭ=-5 В).

4.Снять статические выходные характеристики транзистора при нескольких значениях тока базы, задаваемых преподавателем.

5.Снять экспериментально динамическую выходную характеристику, задавая

значение тока базы из предыдущего пункта. Рассчитать теоретическую динамическую выходную характеристику по известному значению сопротивления

RK.

6.Снять передаточную характеристику транзистора.

7.Исследовать работу транзистора в ключевом режиме.

12

ПОРЯДОК ВЫПОЛНЕНИЯ РАБОТЫ

СТАТИЧЕСКИЕ ВХОДНЫЕ ХАРАКТЕРИСТИКИ

Подключить к лабораторному стенду (рис. 2) измерительные приборы и источники питания. Для измерения напряжений UБЭ (вольтметр V1) и UКЭ (вольтметр V2) необходимо использовать цифровые приборы. Вольтметр V3 в данном пункте не используется.

Ключ К2 должен быть замкнут, а ключ К1 – разомкнут.

Потенциометром R4 установить нужное напряжение UКЭ и в дальнейшем поддерживать его неизменным. Потенциометром R1 плавно изменять напряжение UБЭ от нуля до 0,25 В, сделав 5-6 замеров. Данные занести в таблицу 1.

Таблица 1

1

2

3

4

5

6 По результатам опыта строятся графики входных статических характеристик.

СТАТИЧЕСКИЕ ВЫХОДНЫЕ ХАРАКТЕРИСТИКИ

Потенциометром R1 установить заданное значение тока базы и в дальнейшем поддерживать его неизменным. Потенциометром R4 плавно увеличивать напряжение UКЭ от нуля до 10 В, сделав 5-6 замеров. Данные занести в таблицу 2.

Таблица 2

1

2

3

4

5

6

По результатам опыта строятся графики входных статических характеристик.

По входным и выходным статическим характеристикам определить входное и выходное сопротивление транзистора, а также коэффициент передачи тока базы.

13

ДИНАМИЧЕСКАЯ ВЫХОДНАЯ И ПЕРЕДАТОЧНЫЕ ХАРАКТЕРИСТИКИ

Разомкнуть ключ К2 (ключ К1 должен оставаться разомкнутым). Подключить стрелочный вольтметр V3 и установить неизменное коллекторное напряжение EK = 10 В.

Установив потенциометром R1 напряжение Uбэ, сделать необходимое количество замеров. Данные занести в таблицу 3. Задаваемые значения Uбэ, должны быть такими, чтобы на передаточной характеристике были четко выделены участки, соответствующие трем режимам работы транзистора – отсечки, активному, насыщения.

Таблица 3

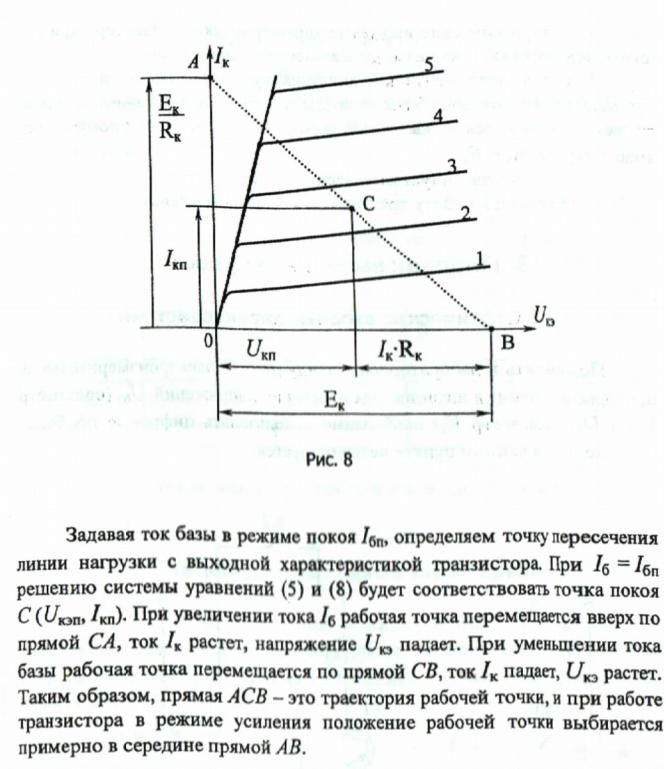

Пользуясь выражением U K=EK −IK RK , по известной величине RK, которая указана на лабораторно стенде, рассчитать динамическую выходную характеристику транзистора.

Экспериментальную и расчетную динамические выходные характеристики нанести на семейство статических выходных характеристик транзистора. Передаточную характеристику построить на отдельном графике.

РАБОТА ТРАНЗИСТОРА В КЛЮЧЕВОМ РЕЖИМЕ

Подключить генератор синусоидального напряжения e1 (генератор сигналов низкочастотный ГЗ-106) к клеммам x1,x2. Подключить осциллограф к клеммам коллекторэмиттер транзистора.

Плавно увеличивая напряжение е1, вывести транзистор в режим ключа (по осциллографу убедиться, что при e1<0U КЭ≈0 , а при e1>0U КЭ≈ EK ).

Снять совмещенные осциллограммы uвх (t)=e1(t) , uвых (t)=uкэ(t),iK (t)=uRK (t)/ RK

СОДЕРЖАНИЕ ОТЧЕТА

1.Схема электрическая и таблица приборов;

2.Тип и основные параметры исследуемого транзистора;

3.Таблицы экспериментальных данных;

4.Графики входных статических, выходных статических и динамических характеристик;

5.Расчёты параметров транзистора;

6.Совмещенные осциллограммы.

7.Выводы по работе.

14

КОНТРОЛЬНЫЕ ВОПРОСЫ

1.Для чего используются статические и динамические характеристики биполярных транзисторов?

2.Как экспериментально определяются входное и выходное сопротивление транзистора?

3.Какие параметры транзисторов вы знаете?

4.Что такое ключевой режим работы транзистора?
