Тормозной башмак содержит колодку с ручкой

Тормозной башмак содержит колодку с ручкой. По обеим сторонам колодки сбоку прикреплены два полоза для фиксации башмака на рельсе. Колодка выполнена по меньшей мере с одним пазом. В пазу размещена вставка из упругого материала для взаимодействия с рельсом. Обеспечивается снижение металлоемкости, повышение долговечности и надежности башмака. 2 ил.

Предлагаемое изобретение относится к железнодорожному транспорту и предназначено для остановки и замедления подвижного состава на сортировочных горках.

Известно устройство тормозного башмака, содержащего полоз, две боковые щеки, опорную колодку и рукоятку. В щеках имеются окна, а в дополнительных щечках на осях расположены эксцентричные ролики с насечкой на цилиндрических образующих (а.с. СССР N 1572891, от 25.08.88, кл. B 61 K 7/12).

Недостатками данного устройства являются заклинивание колесной пары и большая металлоемкость конструкции.

Наиболее близким техническим решением к предлагаемому является горочный тормозной башмак, в котором повышение долговечности достигается увеличением толщины сечения полоза, выполнением отбортовки у отверстий полоза под заклепки, раззенковкой отверстий в колодке под них, впрессованием вставок из самосмазывающегося порошкового материала на железной основе в заклепки со стороны соприкосновения их с рельсом (а.с.СССР N 1655830 от 24.10.88, кл. B 61 K 7/16).

Недостатками данного устройства являются торможение юзом, недостаточная надежность и долговечность, невозможность регулирования на тормозных позициях сортировочной горки.

Эти недостатки возникают из-за традиционного конструктивного решения тормозного башмака с удлиненным полозом и жестким закреплением на нем опорной колодки. В момент торможения колесо наезжает на полоз и основной динамический удар приходится на опорную колодку, что приводит к быстрому износу обеих соприкасающихся поверхностей. При этом опорная колодка должна быть выполнена из высококачественной стали, чтобы выдержать такие удары, а это повышает металлоемкость устройства в целом.

Целью предлагаемого изобретения является расширение функциональных возможностей, снижение металлоемкости, повышение надежности устройства.

Для решения поставленных задач тормозной башмак, содержащий опорную колодку с ручкой, в соответствии с изобретением имеет два полоза, прикрепленные по обеим сторонам колодки сбоку, для фиксации башмака на рельсе. Колодка выполнена по меньшей мере с одним пазом, в котором размещена вставка из упругого материала, (например, резины) для взаимодействия с рельсом.

Такое устройство тормозного башмака позволяет значительно уменьшить длину полозьев и выполнить их под одним углом заострения вместе с опорной колодкой.

Колесо не наезжает на полоз, а толкает башмак. При этом опорная колодка может быть выполнена из менее прочного и дорогостоящего материала, например чугуна.

Упругая резиновая вставка в опорной колодке, с одной стороны, значительно уменьшает энергию удара как на опорную колодку, так и на буксовый узел и ходовые части тележки, а с другой стороны, создает между башмаком и рельсом предварительную силу трения скольжения башмака, не превышающую силу сцепления колеса с рельсом, за счет чего достигается безъюзовое торможение.

Такая конструкция башмака дает возможность регулировать скорость подвижных составов на тормозной позиции путем увеличения или уменьшения площади контакта колесо-башмак, башмак-рельс.

Таким образом, вышепоставленные цели достигаются за счет оптимизации условий взаимодействия башмака с рельсом и колесом.

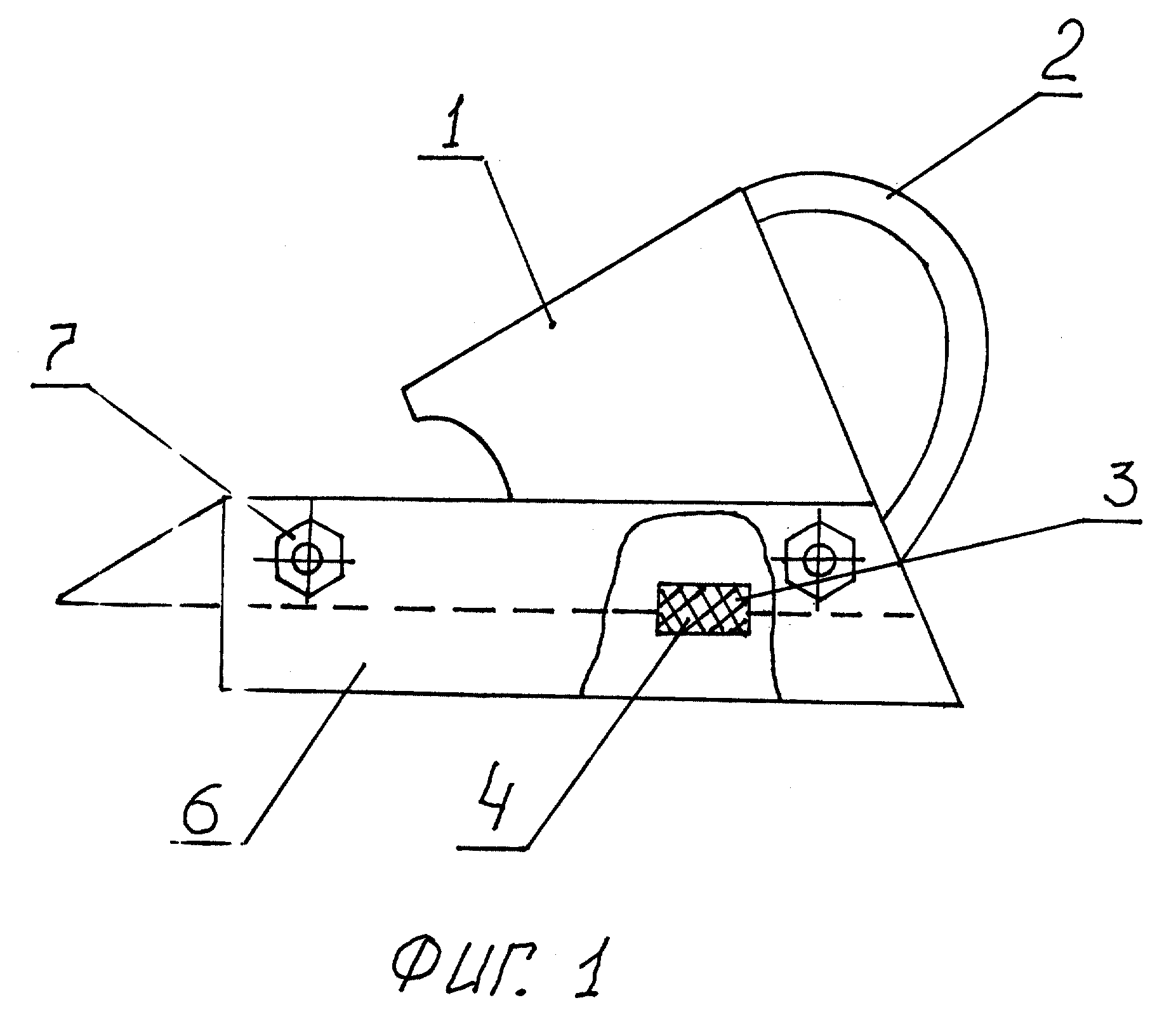

На фиг. 1 изображен тормозной башмак, вид сбоку.

На фиг.2 - то же, вид спереди.

Тормозной башмак содержит опорную колодку 1 с ручкой 2. В опорной колодке 1 имеется паз 3, в котором размещена вставка 4 из упругого материала, например резинотехническое изделие. Для фиксации башмака на рельсе 5 служат два полоза 6, которые закреплены сбоку по обеим сторонам колодки 1 с помощью винтового соединения 7.

Устройство работает следующим образом.

При наезде колесной пары на башмак колесо толкает башмак и его основная часть, опорная колодка, создает тормозную силу за счет взаимодействия упругой вставки с рельсом.

Малая энергетическая емкость башмака уменьшает динамику удара, так как в момент наезда нет жесткого закрепления опорной колодки.

Применение такой конструкции башмака в процессе опытных испытаний показало следующие преимущества: увеличение срока службы в сравнении с существующими башмаками; простота в изготовлении; возможность безоткатного снятия из-под колеса на горизонтальном участке железнодорожного пути; уменьшение вероятности выброса башмака при наезде.

Формула изобретения

Тормозной башмак, содержащий колодку с ручкой, отличающийся тем, что по обеим сторонам колодки сбоку прикреплены два полоза для фиксации башмака на рельсе, а колодка выполнена по меньшей мере с одним пазом, в котором размещена вставка из упругого материала для взаимодействия с рельсом.
