6.8.5. Преобразователь частоты с фазовым подавление зеркального канала

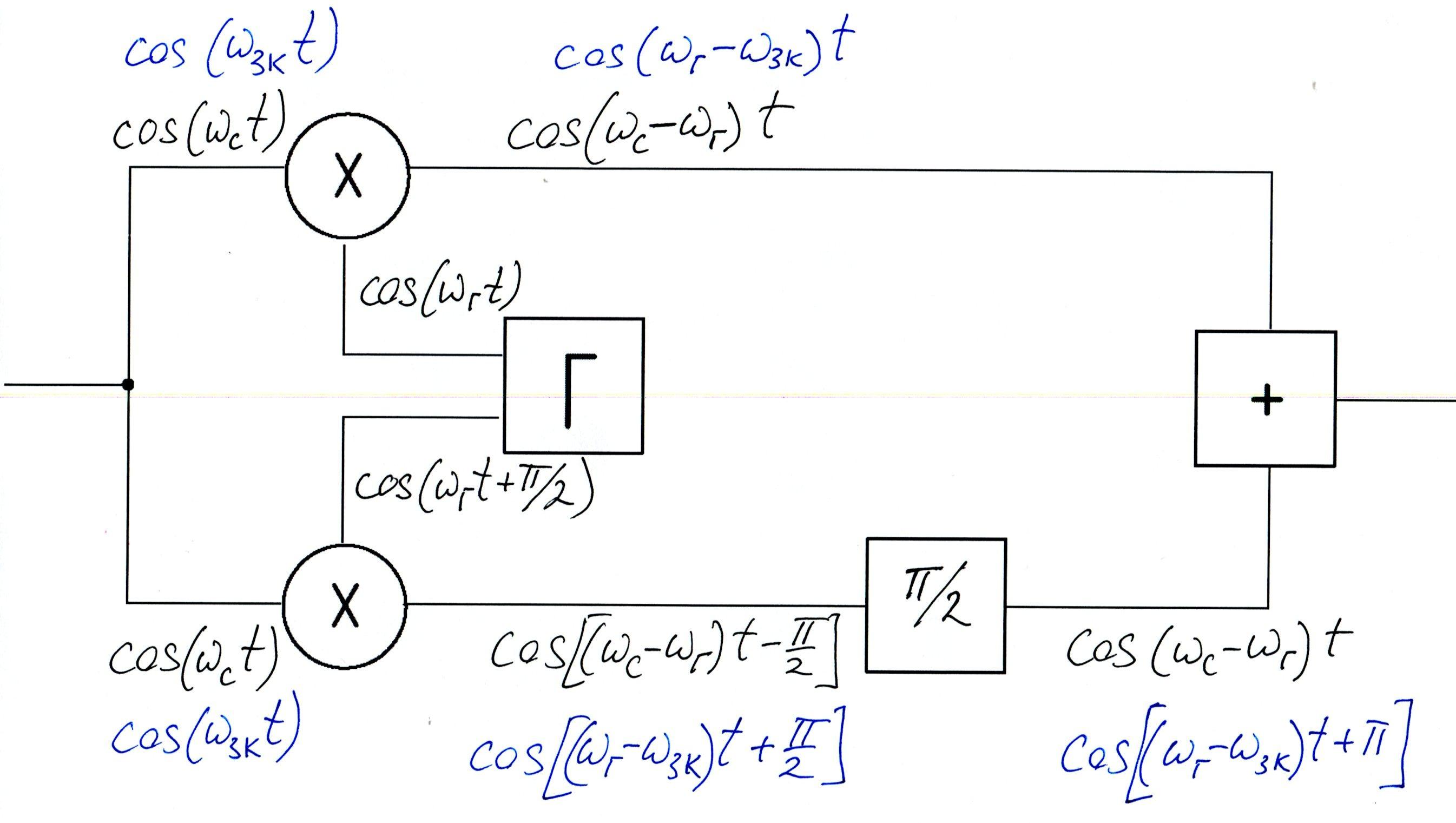

Сигнал с частотой _С преобразуется в сигнал с частотой _П =_С – _Г

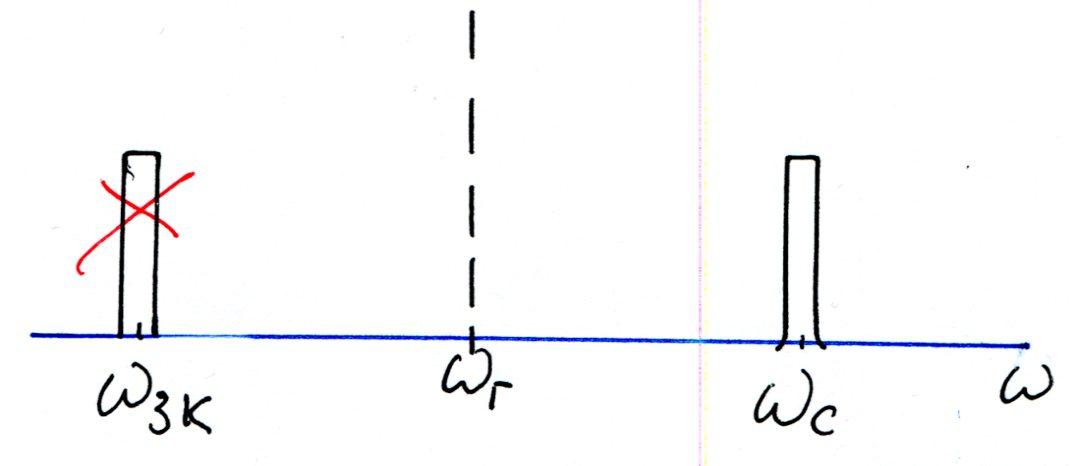

Сигнал с частотой _ЗК преобразуется в сигнал с частотой _П =_Г – _ЗК

Находит применение при низкой ПЧ, когда ослабления ЗК в преселекторе мало

Очень жесткие требования к симметрии и квадратурности сигналов.

Основная проблема – фазовращатель в тракте преобразованной частоты

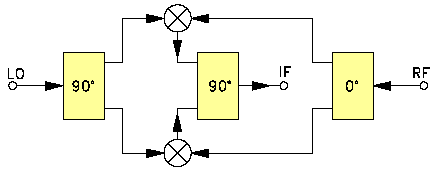

22.1 x 20.3 x 6.4 мм

Диапазон частот сигнала: 430-930 МГц

Диапазон частот гетеродина: 500-1000 МГц

Диапазон частот ПЧ: 65-75 МГц

Коэфф. передачи: -7.9 дБ

Подавление ЗК: 28 дБ

Уровень гетеродина: +15 дБм

IP3: +20 дБм

P₁: +1 дБм

Развязка входов:

Гет – Сигн : 55 дБ

Гет – ПЧ: 25 дБ
