5.3.3. Внутренняя паразитная ос в активном приборе

С_{ПРОХ 3} > С_{ПРОХ 2} > С_{ПРОХ 1}

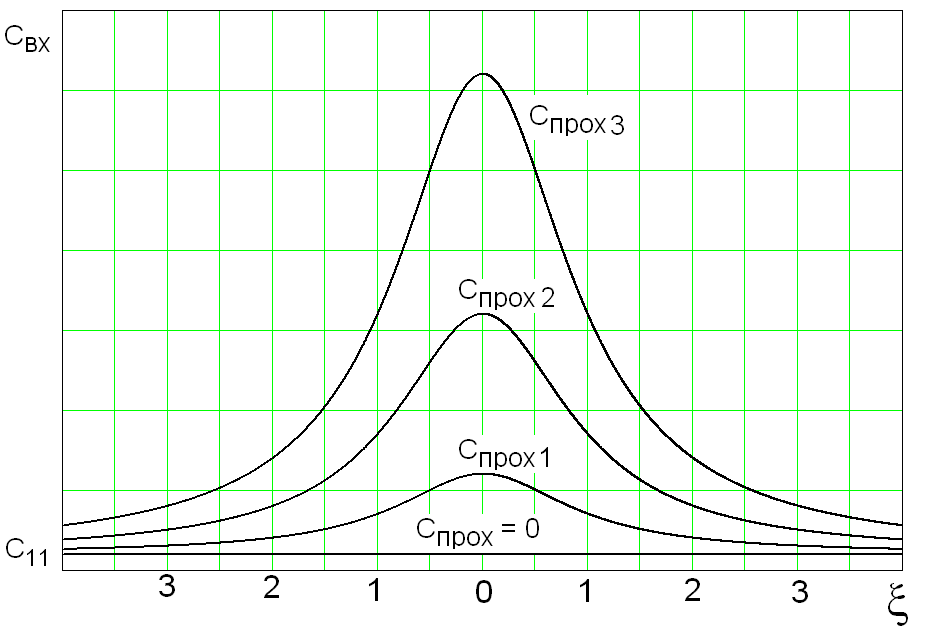

Проходная емкость АП приводит к росту его входной емкости. Наибольший рост входной емкости имеет место на резонансной частоте

Если предшествующий каскад резонансный, то его резонансная характеристика смещается вниз по частоте

В усилителях с резистивной нагрузки рост входной емкости из-за влияния C_ПРОХ называют эффектом Миллера

Проходная емкость АП приводит к изменению вещественной части входной проводимости g_ВХ относительно значения g₁₁.

g_ВХ имеет ярко выраженную частотную зависимость. На частотах выше резонансной значения g_ВХ превышают g₁₁, на частотах ниже резонансной g_ВХ < g₁₁.

Минимальное значение g_ВХ имеет место но нижней границе полосы пропускания ( = –1) и равно

.

При некотором значении C_ПРОХ (C_{ПРОХ 3}) значения g_ВХ могут стать отрицательными на частотах ниже резонансной.

Частотная зависимость приводит к искажению формы частотной зависимости сквозного коэффициента передачи

Внутренняя обратная связь из-за проходной емкости имеет отрицательный характер на частотах выше резонансной ( >0) и положительный – на частотах ниже резонансной( <0).

Для простоты анализа будем полагать:

• Z_Г = R_Г = 1 / g_Г

• Предшествующий каскад резонансный, подстройкой его индуктивности скомпенсирована C_ВХ т.е. Y_ВХ = g_ВХ

При большой C_ПРОХ в усилителе может возникнуть самовозбуждение (на частоте, соответствующей нижней границе полосы пропускания). Это произойдет, если:

• g_ВХ < 0

• |g_{ВХ МИН}| > g_Г + g₁₁

k_У = 1 – влияние внутренней ОС отсутствует

k_У = 0 – самовозбуждение

С точки зрения искажения резонансной характеристики k_{У ДОП} > 0.8 – 0.9
