2.1.3. Шумовая температура приемника

Внешние и внутренние шумы приемника не обязательно имеют тепловой характер, но для их количественной оценки удобно использовать соотношения Найквиста, введя понятия шумовой температуры антенны TА и приемника TПР.

TПР – шумовая температура приемника - параметр, характеризующий интенсивность внутренних шумов приемника.

TПР – температура, до которой надо было бы нагреть включенный на входе идеального нешумящего приемника резистор RА, чтобы получить на его выходе такую же мощность шума, что и на выходе реального приемника.

Шумы антенны и приемника некоррелированы

2.1.4. Эффективная полоса пропускания приемника

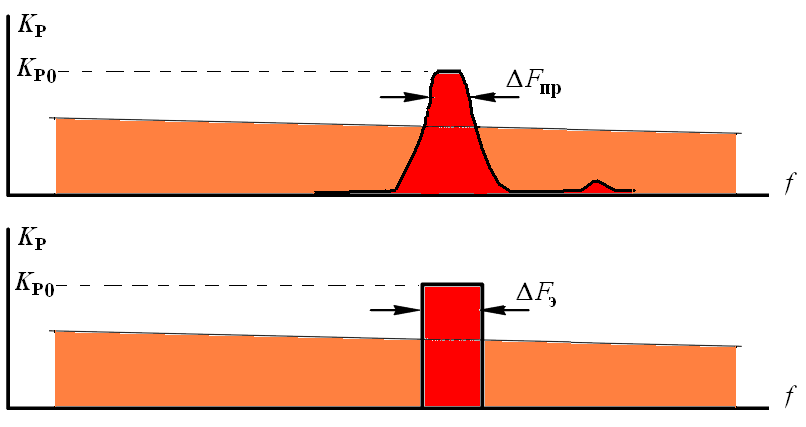

FЭ – эффективная (шумовая) полоса пропускания приемника – полоса пропускания тракта с идеальной прямоугольной АЧХ, при которой мощность шума на выходе линейного тракта такая же, что и на выходе тракта с реальной АЧХ

2.1.5. Шумовая температура каскадного соединения линейных четырехполюсников

Полагаем, что каскады согласованы:

У пассивных устройств Ti и KPi однозначно связаны:

T0 – температура окружающей среды

Li=1/KPi – затухание i-го каскада

Выводы:

  1. Шумы каскадной структуры определяются в основном первыми каскадами

  2. Желательно, чтобы входной каскад имел минимально возможную шумовую температуру и большое усиление

  3. Потери на входе могут существенно ухудшить шумовую температуру устройства

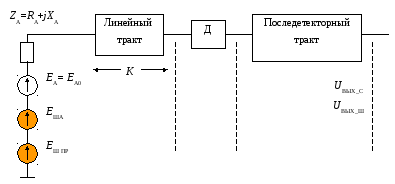

2.1.6. Чувствительность и требования к коэффициенту передачи линейного тракта

  1. Значение чувствительности, ограниченное усилением (пренебрегаем шумами)

  1. Значение чувствительности, ограниченное шумами (усиление достаточно)

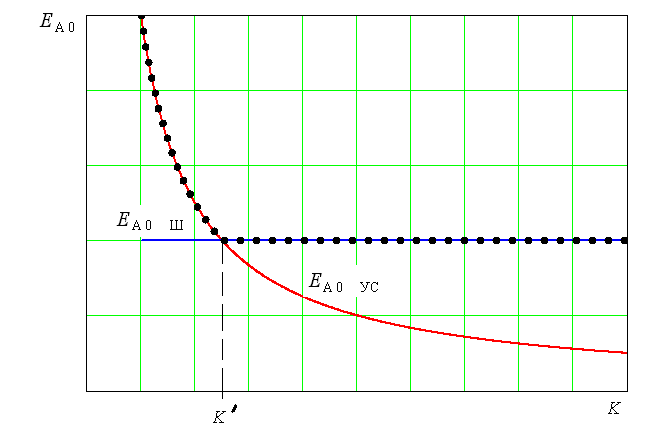

Выбираем большее (худшее) из двух значений:

ВЫВОДЫ:

  1. При малом усилении линейного тракта чувствительность определяется усилением (чем больше усиление – тем лучше чувствительность).

  2. При K>Kчувствительность от усиления перестает зависеть (увеличивая усиление, усиливаем и сигнал и шумы – отношение с/ш не улучшается).

  3. Современные приемники имеют запас по усилению, чувствительность ограничивается шумами и для улучшения чувствительности следует снижать шумы приемника.

  4. Усиление линейного тракта должно превышать значение K’.

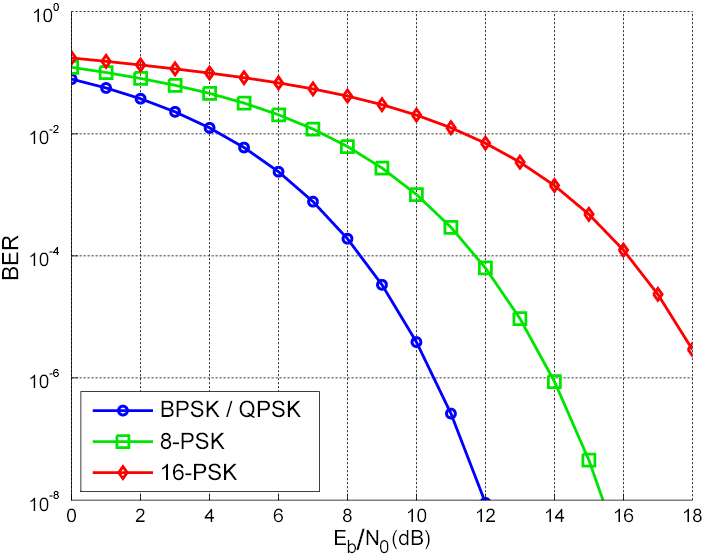

Во многих случаях такое выражение удобно, например в приемниках дискретных сигналов, когда известна зависимость вероятности ошибки от отношения с/ш на входе детектора

В приемниках аналоговых сигналов важно отношение с/ш на выходе приемника (равно отношению с/ш на выходе детектора)

Детектор может изменять отношение с/ш

«Выигрыш» детектора

При АМ: BД = m < 1

При ОМ: BД = m = 1

При ЧМ:

- индекс ЧМ при верхней частоте модуляции

Пример: РВ ЧМ (УКВ): fm = 50 кГц Fв = 15 кГц в=3.3

BД ЧМ = 10 (!!)
