4. Входные устройства радиоприемных устройств
4.1. Назначение ву. Виды ву
ВУ – часть приемника, находящаяся между антенной и входом первого активного прибора (АП)
ВУ обеспечивает «наилучшую» передачу сигнала из антенны в 1-й АП:
-
С максимально возможным коэффициентом передачи
-
Обеспечивая минимум коэффициента шума приемника
-
Обеспечивая требуемую избирательностью (по дополнительным каналам приема)
-
Обеспечивая требуемое подавление внеполосных помех для предотвращения эффектов блокирования, перекрестной и интермодуляции в УРЧ и ПрЧ
-
Обеспечивает допустимое влияние изменения параметров антенны и АП на работу приемника
-
Защищает приемник от мощных э/м воздействий
Требования противоречивы, необходим компромисс
Виды ВУ:
|
По наличию избирательных свойств: |
|
|
|
По наличию элементов перестройки |
|
L C – КПЕ, варикапы, коммутируемые конденсаторы |
|
По числу резонаторов: |
|
|
|
По виду связи с антенной, АП и между резонаторами: |
|
|
|
|
Одноконтурное ВУ с трансформаторной связью с антенной и полной связью с АП |
|
Одноконтурное ВУ с трансформаторной связью с антенной и трансформаторной связью с АП |
|
|
Одноконтурное ВУ с внешнеемкостной связью с антенной и автотрансформаторной связью с АП |
|
Одноконтурное ВУ с внешнеемкостной связью с антенной и трансформаторной связью с АП |
|
|
Одноконтурное ВУ с трансформаторной связью с антенной и внутриемкостной связью с АП |
|
|
Двухконтурное ВУ с трансформаторной связью с антенной, внутриемкостной связью между контурами и трансформаторной связью с АП |
|
|
Четырехконтурное неперестраиваемое ВУ |
|
|
Неперестраиваемое ВУ в виде субоктавного фильтра, образованного комбинацией ФВЧ и ФНЧ |
4.2. Основные показатели ву

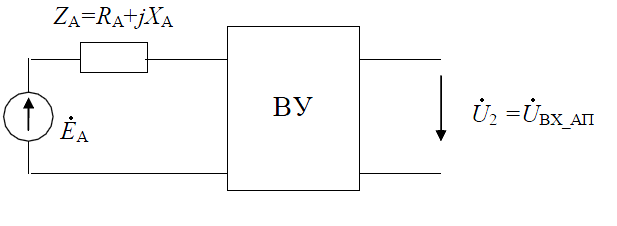

А. Коэффициент передачи
|
|
|
-
комплексный коэффициент передачи
-
модуль коэффициент передачи
-
резонансный коэффициент передачи
Б. Избирательность ВУ
|
|
|
В. Коэффициент перекрытия (для перестраиваемых ВУ)
Г. Неравномерность резонансного коэффициента передачи в диапазоне перестройки
|
|
|
4.2. Колебательный контур и его свойства
|
|
L, C, r – первичные параметры контура Вторичные параметры: |
|||
|
Резонансная частота |
|
|||
|
Характеристическое сопротивление |
|
|||
|
Добротность |
|
|||
|
Резонансное сопротивление контура |
|
|||
|
|
Резонансная проводимость контура |
|
||
|
|
Комплексная проводимость контура |
|
||
|
|
Коэффициент перекрытия контура |
|
||
|
Пример: |
|
Сн = 15..315 пФ Сдоп = 60 пФ См = 8 пФ СL = 5 пФ СвхАП = 12 пФ |
Определить f0 max, если f0 min=3 МГц
|
|
Cк = Сн + 60 + 8 + 5 + 12 = Сн+ 85 пФ
Cк min = 15 + 85 = 100 пФ Cк max = 315 + 85 = 400 пФ
f0
max
= f0
min
KД
=3
* 2 = 6 МГц
