МИНОБРНАУКИ РОССИИ
Егорьевский технологический институт (филиал)
федерального государственного бюджетного образовательного учреждения
высшего профессионального образования
«Московский государственный технологический университет «СТАНКИН»
(ЕТИ ФГБОУ ВПО МГТУ «СТАНКИН»)
Факультет технологии и управления производствами
Кафедра естественнонаучных дисциплин
Изучение законов Кирхгофа
Методические указания к выполнению лабораторной работы
ЕТИ. Ф.ЛР.07.
г. Егорьевск 2014
Составители: _____________ В.Ю. Никифоров, ст. преподаватель ЕНД
В методических указаниях даны основные определения электродинамики: электрический ток, сила тока, плотность тока, электродвижущая сила, напряжение, сопротивление проводников, электрическая проводимость, удельное электрическое сопротивление, удельная электрическая проводимость, рассмотрены: понятие сторонних сил, температурная зависимость сопротивления, закон Ома для однородного и неоднородного участков цепи в интегральной и дифференциальной форме, основные методы расчета электрических цепей с помощью правил Кирхгофа.
Методические указания предназначены для студентов 1 курса, обучающихся по направлениям подготовки бакалавров: 151900 Конструкторско-технологическое обеспечение автоматизированных машиностроительных производств, 220700 Автоматизация технологических процессов и производств, 280700 Техносферная безопасность для лабораторных работ по дисциплине "Физика".
Методические указания обсуждены и одобрены на заседании учебно-методической группы (УМГ) кафедры ЕНД
(протокол № ___________ от __________г.)
Председатель УМГ _____________ Г.Г Шабаева
Изучение законов Кирхгофа
Цель работы:
Приобретение навыков практической работы с электроизмерительными приборами, освоение методов расчета электрических цепей.
2 Оборудование и материалы:
два источника постоянного напряжения,
набор сопротивлений,
амперметр,
вольтметр,
соединительные провода.
3 Содержание работы
3.1 Изучить теоретический материал.
3.2 Произвести теоретический расчет тока и напряжения предложенной схемы.
3.3 Собрать схему.
3.4 Произвести измерения тока и напряжения при различных параметрах цепи.
3.5 Сравнить результаты измерений с результатами теоретических расчетов.
3.6 Вычислить погрешности.
3.7 Оформить отчет.
4 Теоретические сведения к работе
4.1 Основные понятия электродинамики: Электрический ток, сила и плотность тока
В электродинамике – разделе учения об электричестве, в котором рассматриваются явления и процессы, обусловленные движением электрических зарядов или макроскопических заряженных тел, важнейшим понятием является понятие электрического тока.
Электрическим током называется любое упорядоченное (направленное) движение электрических зарядов. Если в проводнике поддерживать внешнее электрическое поле , то в нём свободные электрические заряды начнут перемещаться: положительные — по полю, отрицательные — против поля (рисунок 1, а), т. е. в проводнике возникает электрический ток, называемый током проводимости. Если же перенос электрических зарядов осуществляется при перемещении в пространстве заряженного макроскопического тела (рисунок 1,6), то возникает так называемый конвекционный ток.

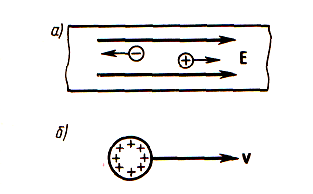

Рисунок 1 Иллюстрация понятия «электрический ток»
Для возникновения и существования электрического тока необходимо, с одной стороны, наличие свободных носителей тока — заряженных частиц, способных перемещаться упорядоченно, а с другой — наличие электрического поля, энергия которого, каким-то образом восполняясь, расходовалась бы на их упорядоченное движение. За направление тока условно принимают направление движения положительных зарядов.
Количественной мерой электрического тока служит сила тока I — скалярная физическая величина, определяемая электрическим зарядом, проходящим через поперечное сечение проводника в единицу времени:
(1)
Ток, сила и направление которого не изменяются со временем, называется постоянным. Для постоянного тока
I=Q/t (2)
где Q — электрический заряд, проходящий за время t через поперечное сечение проводника. Единица силы тока — ампер (А). Для установления этой единицы используют магнитное действие тока. Оказывается, что проводники, по которым текут параллельные одинаково направленные токи, притягиваются друг к другу. Это притяжение тем сильнее, чем больше длина этих проводников и меньше расстояние между ними. За 1 ампер принимают силу такого тока, который вызывает между двумя тонкими бесконечно длинными параллельными проводниками, расположенными в вакууме на расстоянии 1 м друг от друга, притяжение силой 0,0000002 Н на каждый метр их длины.
Физическая величина, определяемая силой тока, проходящего через единицу площади поперечного сечения проводника, перпендикулярного направлению тока, называется плотностью тока:
j = I/S. (3)
Плотность тока — вектор, ориентированный по направлению тока, т. е. направление вектора совпадает с направлением упорядоченного движения положительных зарядов. Единица плотности тока - ампер на метр в квадрате (А/м2). Выразим силу и плотность тока через скорость <> упорядоченного движения зарядов в проводнике. Если концентрация носителей тока равнаn и каждый носитель имеет элементарный заряд е (что не обязательно для ионов), то за время dt через поперечное сечение S переносится заряд dQ = ne<>Sdt. Сила тока
, (4)
а плотность тока
(5)
Сила тока сквозь произвольную поверхность S определяется как поток вектора , т. е.
(6)
