Трещина в месте перехода головки в шейку
ОДР по коду 52.1
2путь 254км 6пк нитка левая перегон Козьмодемьянск- Коромыслово

Сигналы от дефекта по коду 52.1 2путь 254км 6пк нитка левая перегон Козьмодемьянск- Коромыслово

ДСП26.3 Трещина сердечника крестовины в зоне контактной сварки (Долом не проводился)

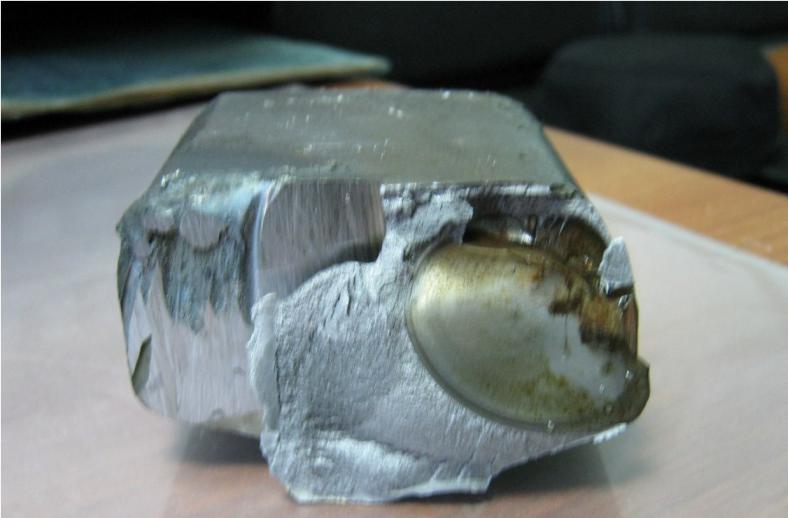

ОДР по коду Р21.2 Поперечная трещина в головке рамного рельса 1путь 239км 7пк нитка левая
стрелочный перевод №15 станция Семибратово

Сигнал от поперечной трещины в головке рамного рельса 1путь 239км 7пк нитка левая стрелочный перевод №15 станция Семибратово

ОДР по коду ЗОГ.2 4путь 278км 8пк нитка правая Перегон Которосль - Ярославль

Сигнал от горизонтальной трещины в головке рельса 4путь 278км 8пк нитка правая Перегон Которосль - Ярославль

ОДР по коду Р21.2
2путь 238км 4пк нитка правая Стрелочный перевод №2 станция Семибратово

Сигналы от поперечной трещины в головке рамного рельса 2путь 238км 4пк нитка правая Стрелочный перевод №2 станция Семибратово

ОДР по коду Р21.2 2путь 280км 5пк нитка правая Стрелочный перевод №3 станция Которосль
