4 Развертки поверхностей
Кривые линии. Поверхности, поверхности вращения; линейчатые поверхности; винтовые поверхности; циклические поверхности
В начертательной геометрии принят _____ принцип образования кривых линий.
+кинематический
статический
динамический
векторный
В начертательной геометрии принят _____ принцип образования поверхностей.
+кинематический
статический
динамический
матричный
Поверхность вращения образована ______ некоторой линии в пространстве.
+вращением
плоскопараллельным перемещением
параллельным переносом
винтовым движением
Линейчатая поверхность образована перемещением ______ в пространстве по нелинейному закону.
+прямой линии
синусоиды
винтовой линии
кубической параболы
Винтовая поверхность образована ______ образующей линии в пространстве.
+винтовым движением
вращением
сдвигом
параллельным переносом
Закон перемещения точки в пространстве для образования кривой линии является ...
+нелинейным
статическим
линейным
неопределенным
Способом задания кривых линий и поверхностей является...
+аналитический
модульный
скалярный
линейный
Поверхность задана, если относительно произвольно взятой _____ пространства решен вопрос о принадлежности её поверхности.
+точки
прямой
кривой линии
плоскости
Способ задания кривых линий и поверхностей, когда эти объекты определяются набором координат, называется …
+табличным
аналитическим
графическим
линейным
Поверхность определяется уравнением при ______ способе ее задания.
+аналитическом
табличном
графическом
линейном
Минимально необходимое количество проекций для задания поверхности чертежом равно ...
+двум
трем
четырем
одной
Поверхность определяется чертежом при ______ способе ее задания.
+графическом
табличном
аналитическом
линейном
Кривые второго порядка изображены на рисунках …
+А
+Б
+В
Г
Кривые второго порядка изображены на рисунках …
+Б
+В
+Г
А

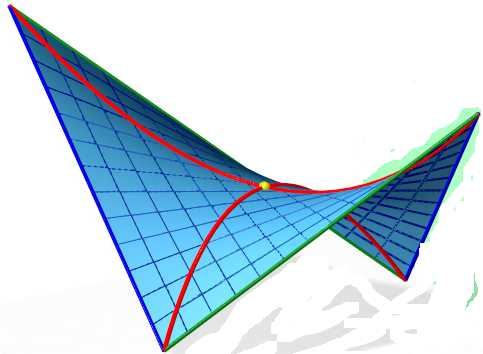

Линейчатые поверхности изображены на рисунках …
+А
+Б
В
Г
Д

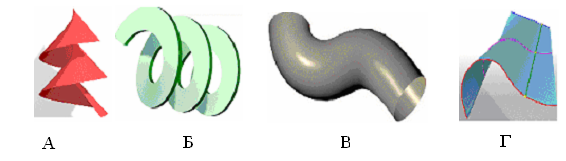

Линейчатая поверхность изображена на рисунке …
А
Б
В
+Г

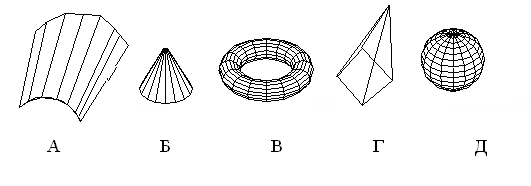

Поверхности вращения изображены на рисунках …
+Б
+В
+Д
А
Г
1. Проекциями очерковых линий на чертеже задается …
поверхность +
кривая линия
прямая линия
тело
2. Поверхность на чертеже задается … .
проекциями очерковых линий +
проекциями линий каркаса +
одной из своих проекций
проекциями оси вращения
3. Классификация поверхностей определяется … .
формой образующей линии +
характером перемещения образующей линии в пространстве +
положением образующей в пространстве
положением направляющей линии в пространстве
4. Существующие способы задания кривых линий …
графический +
табличный +
матричный
скалярный
5. Существующие способы задания кривых линий …
графический +
аналитический +
матричный
скалярный
6. Координаты необходимые для табличного задания пространственной кривой линии …
x, y
y, z
x, z
x, y, z +
Пересечение плоскостей и поверхностей
Геометрические объекты, используемые для построения линии пересечения плоскости и поверхности, являются …
+плоскостями уровня
+проецирующими плоскостями
сферами
цилиндрами
Задача на построение точек пересечения плоской кривой линий и поверхности решается способами …
+вспомогательных цилиндров
+вспомогательных плоскостей
вращения
триангуляции
Задача на построение точек пересечения прямой линий и поверхности конуса решается способами …
+вспомогательных плоскостей общего положения
+вспомогательных плоскостей частного положения
плоскопараллельного перемещения
прямоугольного треугольника
Задача построения линии пересечения двух поверхностей решается способами…
+вспомогательных плоскостей уровня
+вспомогательных плоскостей частного положения
+вспомогательных сфер
замены плоскостей проекций
Понятие развертки поверхности
Фигура на плоскости, полученная совмещением поверхности без разрывов и складок каждой точкой с этой плоскостью, является ...
+разверткой поверхности
видом поверхности
сечением поверхности
касательной плоскостью поверхности
Способом построения разверток поверхностей является способ …
+треугольников (триангуляции)
плоскопараллельного перемещения
дополнительного проецирования
замены плоскостей проекций
Способом треугольников (триангуляции) строят развертки …
+любых поверхностей
только пирамид
только поверхностей вращения
только винтовых поверхностей
Способом раскатки строят развертки …
+наклонных призм
поверхностей вращения
винтовых поверхностей
циклических поверхностей
Способом нормального сечения строят развертки …
+наклонных цилиндров
винтовых поверхностей
топографических поверхностей
циклических поверхностей
Способом построения разверток поверхностей является способ…
+нормального сечения
плоскопараллельного перемещения
прямоугольного треугольника
вращения вокруг проецирующей прямой
Развертывающиеся поверхности
На рисунке
показана развертка ...
+прямого кругового конуса
кругового цилиндра
наклонного конуса
наклонного цилиндра
На рисунке
показана развертка ...
+прямого кругового цилиндра
прямого кругового конуса
наклонного конуса
наклонного цилиндра
На рисунке
показана развертка …
+наклонного кругового цилиндра
прямого кругового конуса
наклонного конуса
прямого кругового цилиндра
На рисунке
показана развертка …
+наклонного кругового конуса
прямого кругового цилиндра
наклонного конуса
прямого кругового цилиндра
На рисунке
показана развертка …
+наклонной четырехгранной пирамиды
правильной четырехгранной призмы
наклонной трехгранной пирамиды
прямой трехгранной пирамиды
На рисунке
показана развертка …
+наклонной четырехгранной призмы
наклонной четырехгранной пирамиды
наклонной трехгранной призмы
прямой трехгранной призмы
Построение разверток способом треугольников (триангуляции)
Рациональным способом построения развертки поверхности наклонного кругового конуса является способ ...
+триангуляции
раскатки
нормального сечения
вспомогательных цилиндров
Среди способов построения приближенных разверток поверхностей наиболее универсальным и графически простым является способ …
+триангуляции
раскатки
нормального сечения
конусов
Развертки поверхностей способом триангуляции строят с помощью плоских фигур, являющихся …
+треугольниками
квадратами
трапециями
параллелограммами
Развертка наклонной четырехгранной призмы, показанной на рисунке,
построена способом ...
+триангуляции
раскатки
нормального сечения
конусов

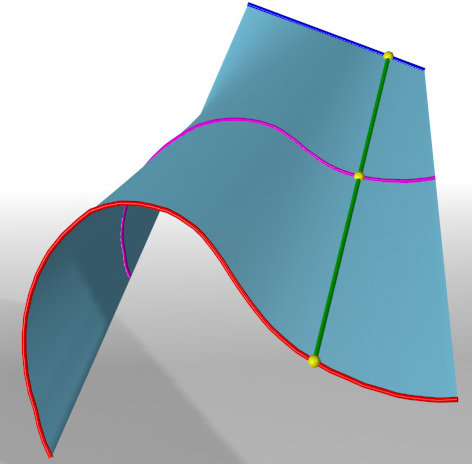

Рациональным способом построения приближенной развертки линейчатой поверхности, показанной на рисунке,
является способ ...
+триангуляции
раскатки
нормального сечения
конусов
Развертка наклонного кругового конуса, изображенного на рисунке,
построена способом ...
+триангуляции
раскатки
нормального сечения
конусов
1. Разверткой боковой поверхности прямого кругового конуса является …
круговой сектор +
прямоугольник
квадрат
круговой сегмент
2. Разверткой боковой поверхности прямого кругового цилиндра является …
круговой сектор
прямоугольник +
квадрат
круговой сегмент
3. Разверткой боковой поверхности прямого эллиптического цилиндра является …
1 круговой сектор
2 прямоугольник +
3 квадрат
круговой сегмент

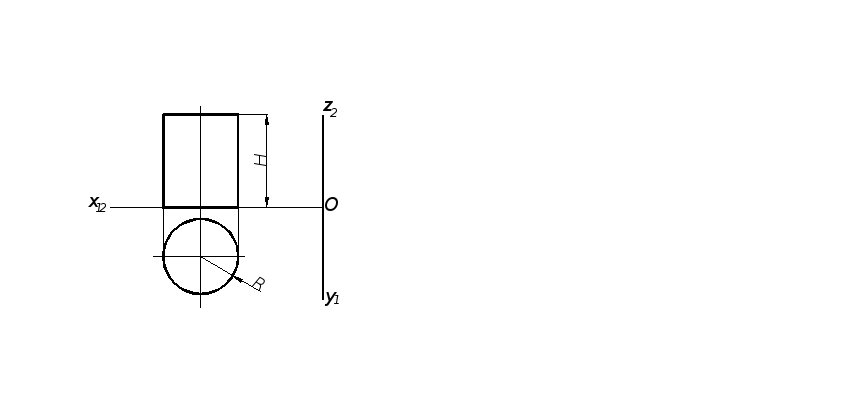

4. Высота прямоугольника, представляющего развертку прямого кругового цилиндра, изображенного на рисунке,
равна …
1 H +
2 H-R
3 H+R
4 R
5. Длина прямоугольника, представляющего развертку прямого кругового цилиндра, изображенного на рисунке,
равна …
1 2pR+
2 H/R
3 H×R
4 2R
6. Развертку изображенной на рисунке поверхности
