Сечения

Графическая работа

Начертить главный вид вала, взяв направление взгляда по стрелке А. Выполнить три сечения. Сечение плоскостью А расположить на продолжении следа секущей плоскости; сечение плоскостью Б – на свободном месте чертежа; сечение плоскостью В – в проекционной связи.

Задание выполнить на формате А3.

Алгоритм построения сечения

Проанализировать форму предмета, наметить положение секущей плоскости и обозначить (разомкнутой линией со стрелками).

Часть предмета до секущей плоскости мысленно отбросить, оставшуюся часть мысленно развернуть перпендикулярно взгляду наблюдателя (т. е. на 90°); мысленно представить фигуру сечения.

Вычертить фигуру сечения; материал, попавший в секущую плоскость, выделить штриховкой.

Обозначить сечение (если требуется по ГОСТу), выполнить его обводку.

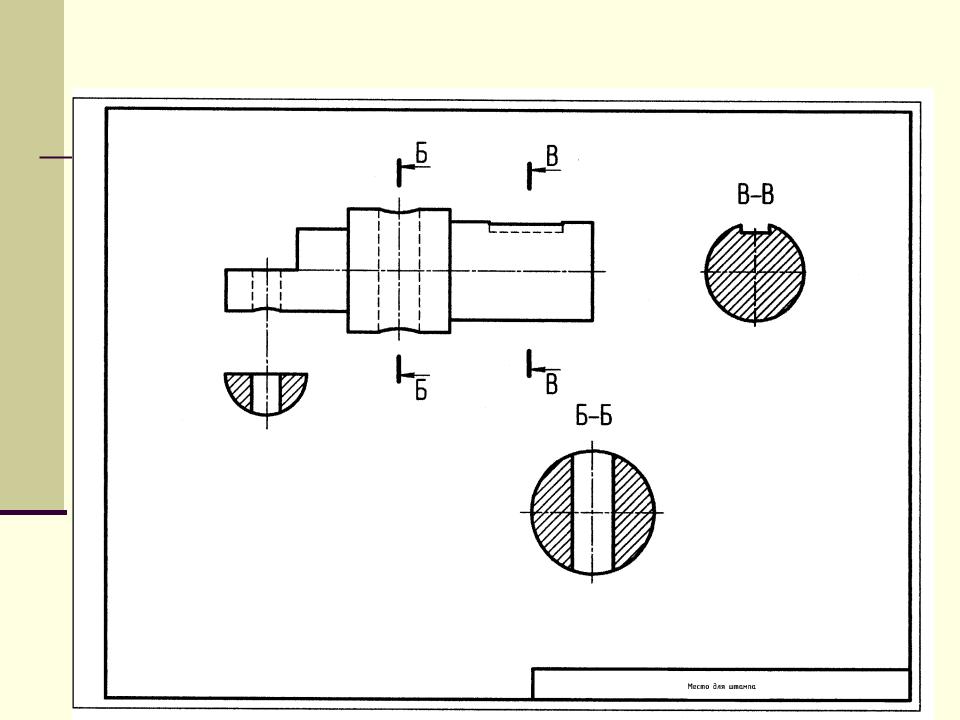

Образец выполнения
