ÃÎÑÒ 2.109—73
Ì Å Æ Ã Î Ñ Ó Ä À Ð Ñ Ò Â Å Í Í Û É Ñ Ò À Í Ä À Ð Ò
ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ
ОСНОВНЫЕ ТРЕБОВАНИЯ К ЧЕРТЕЖАМ
Издание официальное
12-2*
УДК 744.43:621:006.354 Группа Т52
Ì Å Æ Ã Î Ñ Ó Ä À Ð Ñ Ò Â Å Í Í Û É Ñ Ò À Í Ä À Ð Ò
Единая система конструкторской документации |
|
ОСНОВНЫЕ ТРЕБОВАНИЯ К ЧЕРТЕЖАМ |
ÃÎÑÒ |
Unified system for design documentation. |
2.109—73 |
|
|
Basic requirements for drawings |
|
ÌÊÑ 01.100.01 |
|
|
|
|
Дата введения 1974—07—01 |
Настоящий стандарт устанавливает основные требования к выполнению чертежей деталей, cборочных, габаритных и монтажных на стадии разработки рабочей документации для всех отраслей промышленности.
(Измененная редакция, Изм. ¹ 8, 11).
1.ОБЩИЕ ТРЕБОВАНИЯ К РАБОЧИМ ЧЕРТЕЖАМ
1.1.Общие положения
1.1.1. При разработке рабочих чертежей предусматривают:
а) оптимальное применение стандартных и покупных изделий, а также изделий, освоенных производством и соответствующих современному уровню техники;
б) рационально ограниченную номенклатуру резьб, шлицев и других конструктивных элементов, их размеров, покрытий и т. д.;
в) рационально ограниченную номенклатуру марок и сортаментов материалов, а также применение наиболее дешевых и наименее дефицитных материалов;
г) необходимую степень взаимозаменяемости, наивыгоднейшие способы изготовления и ремонта изделий, а также их максимальное удобство обслуживания в эксплуатации.
1.1.1а. Рабочие чертежи на бумажном носителе (в бумажной форме) и электронные чертежи могут быть выполнены на основе электронной модели детали и электронной модели сборочной единицы (ГОСТ 2.052).
Общие требования к электронным документам — по ГОСТ 2.051.
(Введен дополнительно, Изм. ¹ 11).
1.1.2. При ссылках в чертежах изделий серийного и массового производства на технические условия последние должны быть зарегистрированы в установленном порядке (в государствах, где государственная регистрация технических условий обязательна).
Допускается давать ссылки на технологические инструкции, когда требования, установленные этими инструкциями, являются единственными, гарантирующими требуемое качество изделия; при этом они должны быть приложены к комплекту конструкторской документации на изделие при передаче ее другому предприятию.
Не допускается давать ссылки на отдельные пункты стандартов, технических условий и технологических инструкций. При необходимости на чертеже дают ссылку на весь документ или на отдельный его раздел.
Не допускается давать ссылки на документы, определяющие форму и размеры конструктивных элементов изделий (фаски, канавки и т. п.), если в соответствующих стандартах нет условного обозна- чения этих элементов. Все данные для их изготовления должны быть приведены на чертежах.
(Измененная редакция, Изм. ¹ 4, 10, 11).
Издание официальное |
Перепечатка воспрещена |
© Стандартинформ, 2007
Ñ. 2 ÃÎÑÒ 2.109—73
1.1.3. На рабочих чертежах не допускается помещать технологические указания. В виде исключения допускается:
а) указывать способы изготовления и контроля, если они являются единственными, гарантирующими требуемое качество изделия, например, совместная обработка, совместная гибка или развальцовка и т. п.;
б) давать указания по выбору вида технологической заготовки (отливки, поковки и т. п.); в) указывать определенный технологический прием, гарантирующий обеспечение отдельных
технических требований к изделию, которые невозможно выразить объективными показателями или величинами, например, процесс старения, вакуумная пропитка, технология склеивания, контроль, сопряжения плунжерной пары и др.
1.1.4.Для изделий основного единичного* и вспомогательного производства на чертежах, предназначенных для использования на конкретном предприятии, допускается помещать различные указания по технологии изготовления и контролю изделий.
1.1.5.На чертежах применяют условные обозначения (знаки, линии, буквенные и буквенноцифровые обозначения), установленные в государственных (межгосударственных) стандартах.
Условные обозначения применяют без разъяснения их на чертеже и без указания номера стандарта. Исключение составляют условные обозначения, в которых предусмотрено указывать номер стандарта, например отверстие центровое С12 ГОСТ 14034.
Ï ð è ì å ÷ à í è ÿ:
1.Если в государственных (межгосударственных) стандартах нет соответствующих условных обозначе- ний, то применяют условные обозначения, установленные в национальных стандартах и стандартах организаций с обязательными ссылками на них.
2.Допускается применять условные обозначения, не предусмотренные в государственных (межгосударственных) и национальных стандартах и стандартах организаций. В этих случаях условные обозначения разъясняют на поле чертежа.
(Измененная редакция, Изм. ¹ 11).
1.1.6.Размеры условных знаков, не установленные в стандартах, определяют с учетом наглядности и ясности чертежа и выдерживают одинаковыми при многократном повторении.
1.1.7.На рабочем чертеже изделия указывают размеры, предельные отклонения, шероховатость поверхностей и другие данные, которым оно должно соответствовать перед сборкой (черт. 1 а).
Исключение составляет случай, указанный в п. 1.1.8.
Размеры, предельные отклонения и шероховатость поверхностей элементов изделия, получающиеся в результате обработки в процессе сборки или после нее, указывают на сборочном чертеже (черт. 1 б ).
(Измененная редакция, Изм. ¹ 3).

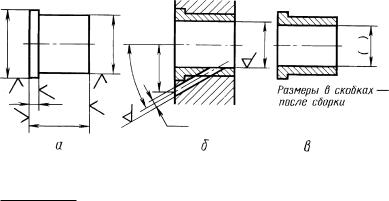

1.1.8.Изделие, при изготовлении которого предусматривается припуск на последующую обработку отдельных элементов в процессе сборки, изображают на чертеже с размерами, предельными откло-
нениями и другими данными, которым оно должно соответствовать после окончательной обработки. Такие размеры заключают в круглые скобки, а в технических требованиях делают запись типа: «Размеры в скобках — после сборки»
(÷åðò. 1 â).
1.1.9. На рабочих чертежах изделий, подвергаемых покрытию, указывают размеры и шероховатость поверхности до покрытия. Допускается указывать одновременно размеры и шероховатость поверхности до и после покрытия. При этом размерные линии и обозначения шероховатости поверхностей до покрытия и после по-
×åðò. 1 крытия наносят, как показано на черт. 2.
* Правила выполнения чертежей изделий единичного производства распространяются также и на вспомогательное производство.
ÃÎÑÒ 2.109—73 Ñ. 3
Если необходимо указать размеры и |
|
|
|
шероховатость поверхности только после |
|
|
|
покрытия, то соответствующие размеры |
|
|
|
и обозначения шероховатости поверх- |
|
|
|
ности отмечают знаком «*» и в техничес- |
|
|
|
ких требованиях чертежа делают запись |
|
|
|
типа: «*Размеры и шероховатость по- |
×åðò. 2 |
×åðò. 3 |
|
верхности после покрытия» (черт. 3). |
|||
|
|
1.1.10.На каждое изделие выполняют отдельный чертеж. Исключение составляет группа изделий, обладающих общими конструктивными признаками, на которые выполняют групповой чертеж по ГОСТ 2.113.
1.1.11.На каждом чертеже помещают основную надпись и дополнительные графы к ней в соответствии с требованиями ГОСТ 2.104.
1.1.12.Графы основной надписи заполняют с учетом дополнительных требований:
при выполнении чертежа на нескольких листах на всех листах одного чертежа указывают одно и то же обозначение;
в графе 5 указывают массу изделия: на чертежах для изготовления опытных образцов — расчетную массу, на чертежах, начиная с литеры О1, — фактическую. При этом под фактической массой следует понимать массу, определенную измерением (взвешиванием изделия).
На чертежах изделий единичного производства и изделий с большой массой, и крупногабаритных изделий, определение массы которых взвешиванием вызывает затруднение, допускается указывать расчетную массу. При этом на чертежах изделий, разрабатываемых по заказам Министерства обороны, указание расчетной массы допускается только по согласованию с заказчиком (представителем заказчика).
Массу изделия указывают в килограммах без указания единицы измерения.
Допускается указывать массу в других единицах измерения с указанием их, например: 0,25 т, 15 т.
При необходимости допускается указывать предельные отклонения массы изделия в технических требованиях чертежа.
На габаритных и монтажных чертежах, а также на чертежах деталей опытных образцов и единич- ного производства допускается массу не указывать.
(Измененная редакция, Изм. ¹ 6).
1.1.13.(Исключен, Изм. ¹ 11).
1.1.14.Если ребро (кромку) необходимо изготовить острым или скруглить, то на чертеже помещают соответствующее указание. Если на чертеже нет никаких указаний о форме кромок или ребер, то они должны быть притуплены.
При необходимости, в этом случае можно указать размер притупления (фас- |
|
ки, радиуса), помещаемый рядом со знаком « », например черт. 3а. |
|
(Измененная редакция, Изм. ¹ 9). |
|

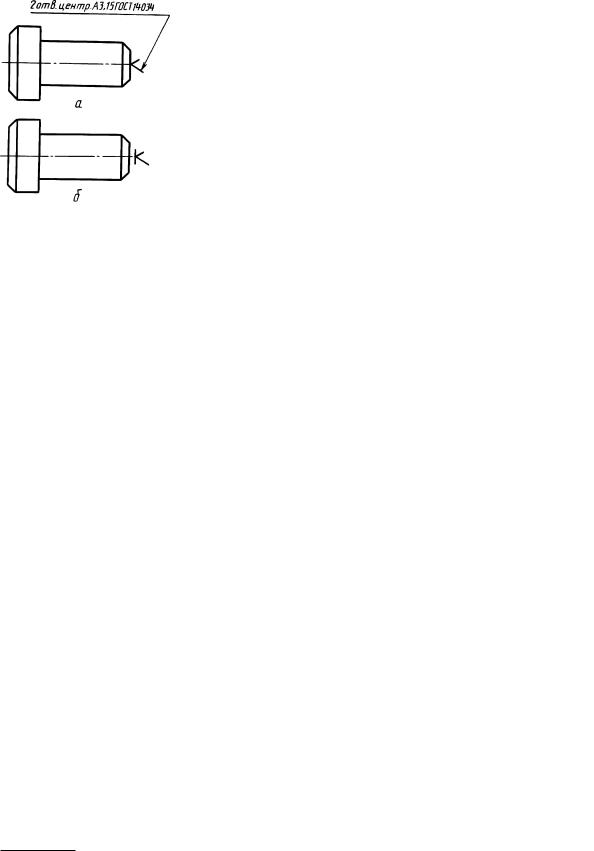

1.1.15. Если в окончательно изготовленном изделии должны быть центро- |
|
вые отверстия, выполняемые по ГОСТ 14034, то их изображают условно, знаком |
|
, с указанием обозначения по ГОСТ 14034 на полке линии-выноски. При |
|
наличии двух одинаковых отверстий изображают одно из них (черт. 4а). |
×åðò. 3à |
Если центровые отверстия в готовом изделии недопустимы, то при этом указывают знак
(÷åðò. 4á).
Центровые отверстия не изображают и в технических требованиях не помещают никаких указаний, если наличие отверстий конструктивно безразлично.
(Измененная редакция, Изм. ¹ 7).
1.1.16. В обоснованных случаях (например, при изменении размеров на чертеже в процессе его разработки, когда переоформление чертежа нецелесообразно, при использовании бланк-черте- жей* и т. д.) допускается отступление от масштаба изображения, если это не искажает наглядность изображения и не затрудняет чтение чертежа в производстве.
(Измененная редакция, Изм. ¹ 2, 8).
1.2.3.Технические требования, относящиеся к поверхностям, обрабатываемым совместно, помещают в том чертеже, где изображены все совместно обрабатываемые изделия. Указания о совместной обработке помещают на всех чертежах совместно обрабатываемых изделий.
1.2.4.Если отдельные элементы изделия должны быть обработаны по другому изделию и (или) пригнаны к нему, то размеры таких элементов должны быть отмечены у изображения знаком «*» или буквенным обозначением, а в технических требованиях чертежа приводят соответствующие указания
(÷åðò. 7).
1.2.5. Когда обработка в изделии отверстий под установочные болты, винты, заклепки, штифты должна производиться при сборке его с другими изделиями без предварительной обработки
1. Обработку по размерам в квадратных |
1. Обработку по размерам в квадратных |
скобках производить совместно с дет . . . |
скобках производить совместно с дет . . . |
2. Детали применять совместно. |
2. Детали применять совместно. |
×åðò. 5 |
×åðò. 6 |
* Бланк-чертежи — заготовки конструкторских документов, которые используются после внесения в них недостающих размеров и других необходимых данных.
отверстия меньшего диаметра, на чертежах детали отверстия не изображают и никаких указаний в технических требованиях не помещают.
Все необходимые данные для обработки таких отверстий (изображения, размеры, шероховатость поверхностей, координаты расположения, количество отверстий) помещают на сборочном чертеже изделия, в которое данное изделие входит составной частью (черт. 8).
При применении конических штифтов на сборочных чертежах изделий указывают только шероховатость поверхности отверстия и под полкой линии-вы- носки с номером позиции штифта — количество отверстий.
(Измененная редакция, Изм. ¹ 11).
1.2.6.На чертеже изделия, получаемого разрезкой заготовки на части и взаимозаменяемого с любым другим изделием, изготовленным из других заготовок по данному чертежу, изображение заготовки не помещают (черт. 9).
1.2.7.На изделие, получаемое разрезкой заготовки на части или состоящее из двух и более совместно обра-
ÃÎÑÒ 2.109—73 Ñ. 5
1.Поверхн. А обработать по дет. . . , выдержав размер Б.
2.Детали применять совместно.
×åðò. 7
батываемых частей, применяемых только совместно и не взаимозаменяемых с такими же частями другого такого же изделия, разрабатывается один чертеж (черт. 10).
1.3. Чертежи изделий с дополнительной обработкой или переделкой
1.3.1.Чертежи изделий, изготовляемых с дополнительной обработкой других изделий, выполняют с учетом следующих требований:
а) изделие-заготовку изображают сплошными тонкими линиями, а поверхности, получаемые дополнительной обработкой, вновь вводимые изделия и изделия, устанавливаемые взамен имеющихся, — сплошными основными линиями.
Снимаемые при переделке детали не изображают; б) наносят только те размеры, предельные отклонения и обозначения шероховатости поверхнос-
тей, которые необходимы для дополнительной обработки (черт. 11).
Допускается наносить справочные, габаритные и присоедительные размеры.
Допускается изображать только часть изделия-заготовки, элементы которого должны быть дополнительно обработаны.
1.3.2.На чертеже детали, изготовляемой дополнительной обработкой заготовки, в графе 3 основной надписи записывают слово «Изделие-заготовка» и обозначение изделия-заготовки.
Сборочный чертеж
Ñ. 6 ÃÎÑÒ 2.109—73
Чертежи деталей
×åðò. 8
×åðò. 9 |
×åðò. 10 |

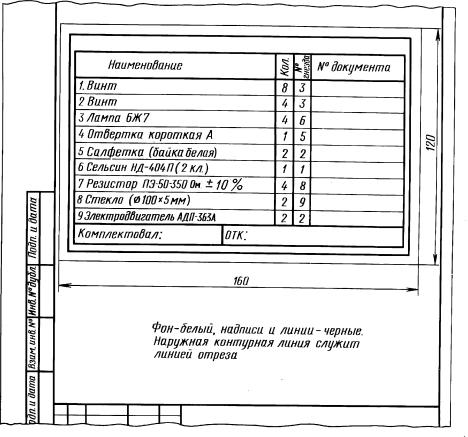

При использовании покупного изделия в качестве изделия-заготовки в графе 3 основной надписи указывают наименование покупного изделия и его обозначение, которые содержатся в сопроводительной документации изготовителя (поставщика).
1.3.3. Деталь-заготовку записывают в соответствующий раздел спецификации изделия. При этом графу «Поз.» прочеркивают.
|
При автоматизированном проектировании допускается изде- |
|
лие-заготовку записывать после доработанного изделия без учета раз- |
|
дела спецификации. |
|
В графе «Наименование» после наименования изделия-заготов- |
|
ки указывают в скобках «Заготовка для ...ХХХХХХ...». |
|
(Измененная редакция, Изм. ¹ 6). |
|
1.3.4. При использовании в качестве изделия-заготовки сбо- |

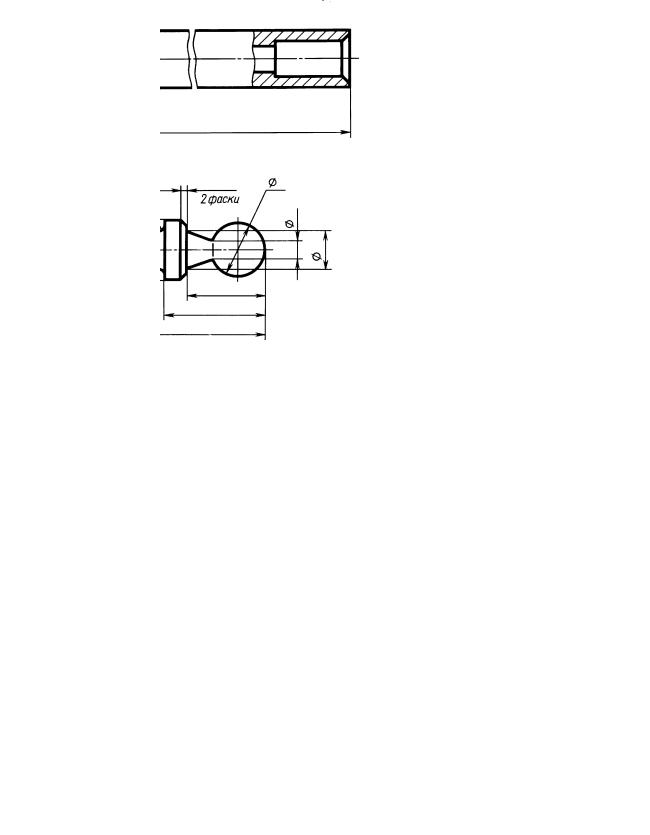

×åðò. 11 |
рочной единицы чертеж изготовляемого из заготовки изделия сле- |
ÃÎÑÒ 2.109—73 Ñ. 7
дует выполнять, как сборочный. В спецификацию этого изделия записывают изделие-заготовку и другие изделия, устанавливаемые при переделке. Переделанному изделию присваивают самостоятельное обозначение.
При выполнении документов в электронной форме изделие-заготовку включают в электронную структуру изделия (ГОСТ 2.053).
В технических требованиях чертежа допускается указывать, какие сборочные единицы и детали при переделке заменяют вновь установленными или исключают без замены, например: «Детали поз. 4 и 6 установить взамен имеющихся валика и втулки», «Имеющуюся втулку снять» и т. п.
1.3.2—1.3.4. (Измененная редакция, Изм. ¹ 11).
1.3.5. Если доработка изделия, являющегося сборочной единицей, заключается в снятии или замене его составных частей, то сборочный чертеж на доработанное изделие допускается не выпускать. Спецификацию такого изделия следует выполнять по ГОСТ 2.106 с учетом следующих особенностей:
дорабатываемое изделие записывают в раздел «Сборочные единицы» первой позицией; снятые с дорабатываемого изделия составные части записывают за номером позиции по специ-
фикации дорабатываемого изделия в соответствующие разделы под заголовком «Снятые составные части»;
вновь установленные составные части записывают в соответствующие разделы под заголовком «Вновь устанавливаемые составные части» с указанием номеров позиций, являющихся продолжением позиций, указанных в дорабатываемом изделии.
П р и м е ч а н и е. Указанный способ не допускается применять при доработке покупных изделий.
(Введен дополнительно, Изм. ¹ 6).
1.4. Чертежи изделия с надписями, знаками, шлаками, фотоснимками
1.4.1.Надписи и знаки, наносимые на плоскую поверхность изделия, изображают, как правило, на соответствующем виде полностью, независимо от способа их нанесения. Расположение и начертание их должно соответствовать требованиям, предъявляемым к готовому изделию. Если данные изделия на чертеже изображены с разрывами, то допускается надписи и знаки наносить на изображении не полностью и приводить их в технических требованиях чертежа.
1.4.2.Если надписи и знаки должны быть нанесены на цилиндрическую или коническую поверхность, то на чертеже помещают изображение надписи в виде развертки.
На виде, где надписи, цифры и другие данные проецируются с искажением, допускается изображать их без искажения. Допускается на таком виде изображать лишь часть наносимых данных, необходимую для связи вида с разверткой (черт. 12, 13).
1.4.3.При симметричном расположении надписи относительно контура детали вместо размеров, определяющих расположение надписи, как правило, в технических требованиях указывают предельные отклонения расположения (черт. 14).
(Измененная редакция, Изм. ¹ 6).
1.4.4.На чертеже должен быть указан способ нанесения надписей и знаков (гравирование, штемпелевание, чеканка, фотографирование и т. п.), покрытие всех поверхностей изделия, покрытие фона лицевой поверхности и покрытие наносимых надписей и знаков (черт. 15).
1.4.5.Если нанесение на изделие надписей, знаков или других изображений должно выполняться способом фотографирования или контактной печати непосредственно с подлинника рабочего чертежа изделия, то чертеж (черт. 16) в этом случае необходимо выполнять с соблюдением следующих требований:
а) изделие должно быть вычерчено в натуральную величину или в увеличенном масштабе. Масштаб должен выбираться в зависимости от способа нанесения изображения (например, для контактной печати масштаб должен быть 1 : 1);
б) на изображении изделия не должно быть никаких линий построения. Все необходимые размеры, размерные и выносные линии должны быть размещены на поле чертежа, за пределами изображения.
Размеры отверстий, выполняемых на изделии, допускается приводить в технических требова-
íèÿõ.
1.4.4, 1.4.5. (Измененная редакция, Изм. ¹ 5).
1.4.6.Если нанесение изображения на изделие целесообразно выполнять путем фотографирования
ñподлинника какого-либо конструкторского документа (например, с электрической принципиальной
73—109.2 ÃÎÑÒ 8 .Ñ
×åðò. 12
×åðò. 13
|
1. Фотохимическое травление плоское: |
|
а) фон лицевой поверхности — черный; |
Отклонение от симметричного располо- |
б) надписи, буквы, знаки и площадка — цвета металла. |
жения надписи не более 0,5 мм. |
2. Шрифт — по нормативно-технической документации. |
×åðò. 14 |
×åðò. 15 |
ÃÎÑÒ 2.109—73 Ñ. 9
×åðò. 16
схемы), то чертеж такого изделия (черт. 17) должен быть выполнен с соблюдением следующих требований:
а) наносимые изображения не вычерчивают; б) внутри контура изделия указывают границы расположения изображения (сплошной тонкой
линией); в) на поле чертежа или внутри контура изделия указывают обозначение документа, с которого
должно производиться фотографирование, и приводят дополнительные сведения о том, какая часть документа подлежит фотографированию;
г) внутри контура изделия вычерчивают (с указанием необходимых размеров и координат) недостающие в документе надписи, знаки и другие данные, которые должны быть добавлены к наносимому изображению.
1.5. Чертежи изделий, изготовляемых в различных производственно-технологических вариантах
1.5.1. Чертежи, допускающие изготовление изделий в двух и более производственно-технологи- ческих вариантах, следует выполнять по правилам, установленным для чертежей деталей и сборочных чертежей с учетом дополнительных требований, приведенных в пп. 1.5.2—1.5.8.
П р и м е ч а н и е. Производственно-технологическими вариантами являются такие варианты выполнения изделия, которые предусматриваются на чертежах применительно к разным заведомо известным производственным условиям или технологическим методам и средствам изготовления.
Производственно-технологические варианты не должны нарушать взаимозаменяемость, техническую характеристику и эксплуатационные качества изделия.
1.5.2.На каждый вариант изготовления детали, отличающийся от других вариантов технологией изготовления (литьем, объемной штамповкой, сваркой, прессованием из прессматериала и т. п.), выпускают отдельный чертеж с самостоятельным обозначением.
1.5.3.На чертеже детали, которая может быть изготовлена в различных вариантах, отличающихся конструктивными элементами или их формой (канавки для выхода инструмента, фаски, накатывае-
13-1—1924
