Рис. 85. Задание 6.2. Рисунок симметричного рельефа

78

Тема 7. Светотеневой рисунок предметов из различных материалов

Натюрморт, в котором соседствуют предметы из разнообразных материалов и различной светлоты, дает большую гамму тональных градаций. Светотеневой рисунок такой постановки очень полезен для развития чувствительности к светлотным отношениям и пониманию тонального масштаба, а также закреплению на новом уровне навыков и знаний, полученных при рисунке светотеневого рисунка геометрических тел. Для натюрморта подбирают два - три контрастных по светлоте предмета и располагают их на фоне драпировки, промежуточной светлоты, желательно, чтобы предметы не слишком отличались по цветовому оттенку, цветовые контрасты (например, красный на зеленом) затрудняют определение светлотных отношений.

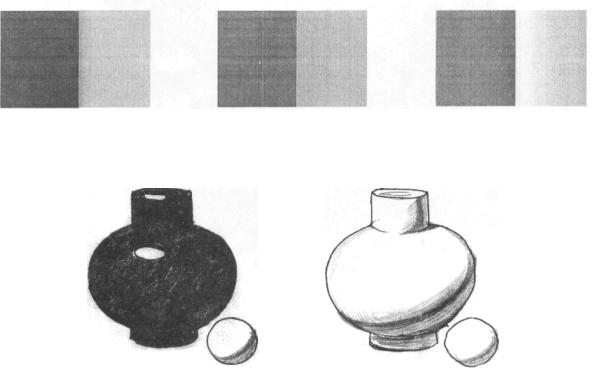

Для правильного ведения рисунка, после конструктивного построения предметов, необходимо определить отношения светлот освещенных и теневых частей предметов с помощью тональной шкалы, разместив на ее полюсах тень на самом темном предмете и блики или свет на самом светлом предмете и, последовательно сравнив, что светлее тень на светлом предмете или свет на драпировке, тень на драпировке или свет на темном предмете и т. д. Можно сделать схематический рисунок светлотных отношений. Важно различать светлотные отношения пятен и контраст на их границе, определяемый воздушной перспективой (рис. 86).

Для понимания природы светотени следует обратить внимание на то, что поверхности различных материалов по-разному отражают свет. Так, на темной поливной керамике переход от света к тени - мягкий, но очень контрастные блики. На белом гипсе и белой драпировке, сильно принимающих рефлексы, могут быть тени средней светлоты, но резкие границы света и тени, что дает ощущение белизны (рис. 87).

Рис. 86 -

Раздел II. Рисунок композиции из геометрических тел по воображению

Рисунок по воображению -- особый вид рисунка, где на бумагу переноситься не наблюдаемый зрительный образ натурной постановки, а придумывается, изображается и в процессе рисунка формируется образ несуществующего объекта. Без умения рисовать по воображению не возможна созидательная деятельность архитектора и дизайнера. Для такого рода рисунков необходимо сочетание творческой способности мыслить цельными зрительными образами, представлять и свободно компоновать в уже различные объемы, и аналитической способности строить рисунки на основе теории линейной перспективы и законов светотени.

Прежде чем перейти от натурных рисунков к рисункам по теме экзаменационного задания - рисунка композиции из геометрических фигур, следует выполнить несколько заданий переходного характера.

Тема 1. Рисунок заданной композиции по представлению

Для того чтобы решать творческие задачи рисунка по воображению, необходима основа - умение представлять объемы с различных точек зрения и при различном освещении, выбирать наиболее выразительный ракурсы и рисовать их. Развитию объемнопространственного воображения служат рисунки по представлению, в этом случае нет необходимости придумывать композицию - она задана, нужно представить ее с различных ракурсов, сделать эскизы и, выбрав с помощью преподавателя оптимальный нарисовать.

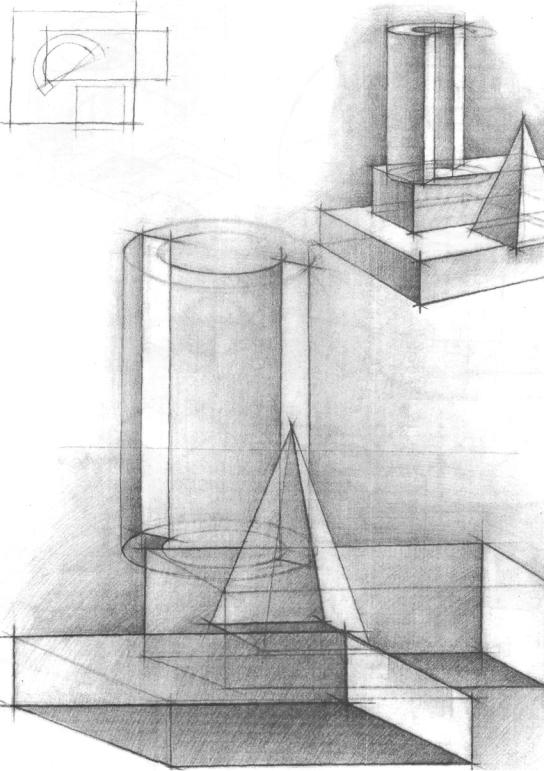

Задание 1.1. Рисунок натюрморта с другого ракурса по представлению Натюрморт из геометрических фигур предлагается нарисовать с иной точки зрения

( например, постановку с высоким горизонтом нужно представить с низкого ). Постановка сначала анализируется, выясняют пропорции и взаиморасположение фигур, рисуется план, делается эскиз. Важно, чтобы сразу был представлен общий силуэт будущего рисунка, сразу определены пропорции и перспективные сокращения главных осей натюрморта.

Рисунок должен вестись цельно, то есть все фигуры прорисовываются равномерно, а не по очереди, чтобы иметь возможность заметить ошибки и внести коррективы на ранних стадиях. Особое должно уделяться соразмерности фигур. Характер рисунка линейноконструктивный с условной тональной проработкой.

По окончании работы можно перенести натюрморт в положение, в котором он представлялся, и сравнить с рисунком.

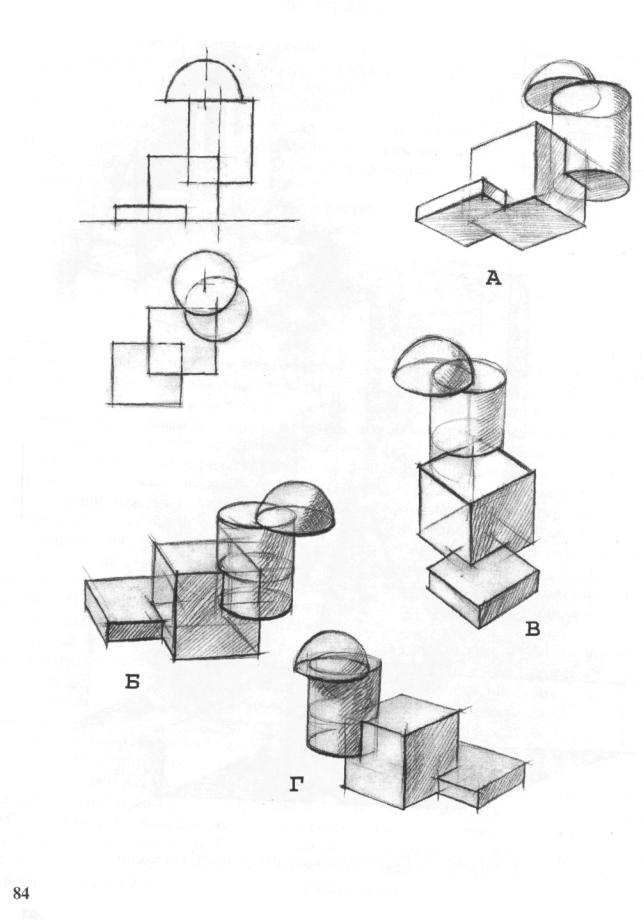

Здание 1.2. Рисунок композиции, заданной в ортогональных проекциях (рис. 90) Композиция из 4-5 геометрических тел задается в виде двух ортогональных

проекций. Вначале следует выполнить несколько набросков композиции с разных ракурсов и, выбрав лучший, сделать большой рисунок. Выбор лучшего из набросков определяется по выразительности силуэта, прочитываемое™ фигур и их врезок друг в друга. Сравнивая эскизы на рис. 90, можно заметить, что в варианте А - невыразительна нижняя плоскость, повернутая к зрителю, в варианте Б - плохо читается врезка цилиндра в куб, в варианте В - композиция оказывается нанизанной на вертикальную ось, что сильно упрощает силуэт, в варианте Г - плохо видна взаимосвязь полусферы и цилиндра. Этих недостатков нет у окончательного варианта. При выборе освещения рассмотрены два варианта и выбран более лаконичный и выразительный
