Примеры определения реакций опор балки
П-1.

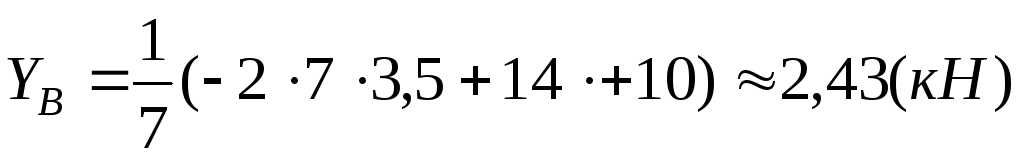

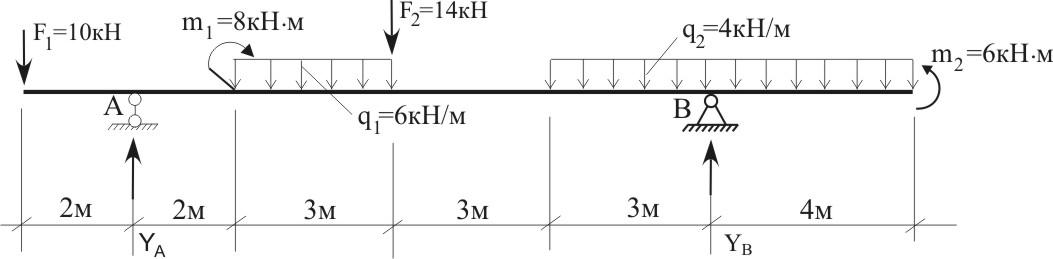

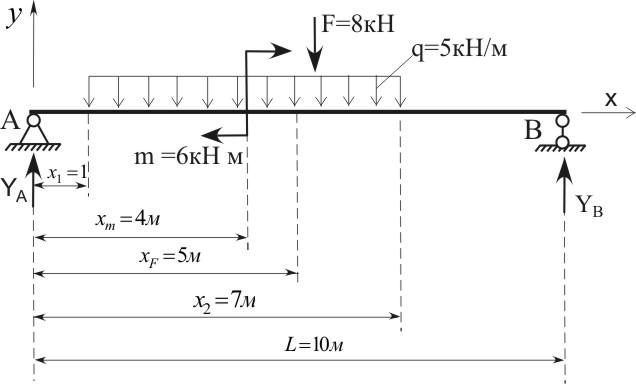

Определим реакции опор 1-ой из трех задач 1-ой контрольной работы. В качестве исходных данных примем соответствующие шифру студента 112 группы, числящегося в списке преподавателя под №37.
-
б
г
д
е
2
2
3
7
Из таблицы исходных данных следует:
Проверка:
П-2.
Проверка:
Примеры определения реакций опор рам

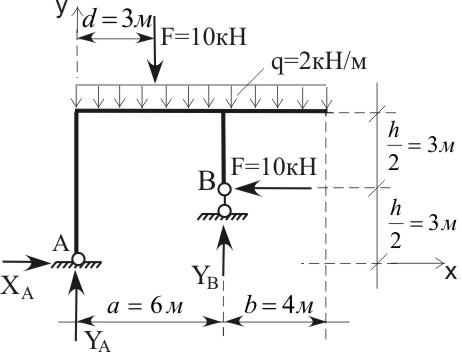

(все рассматриваемые рамы соответствуют шифру студента 112 группы, числящегося в списке преподавателя под №37)
1
Проверка:
2)
Проверка 1:
Проверка 2:
.
3
Проверка:
Определение положения центра тяжести плоской фигуры
В качестве исходных данных примем соответствующие шифру студента 112 группы, числящегося в списке преподавателя под №37.
-
б
г
д
е
2
2
3
7
Из таблицы исходных данных следует:
№ части |
Хi |
Yi |
Ai |
Xi Ai
|
XiAi |
1 |
5,5 |
3,5 |
77 |
423,5 |
269,5 |
2 |
7,331 |
9,67 |
44 |
322,5 |
425,3 |
3 |
6 |
1,699 |
-25,12 |
-150,7 |
-42,7 |
|
А=95,88 |
Sy=595,3 |
Sx=652,1 |
,
,

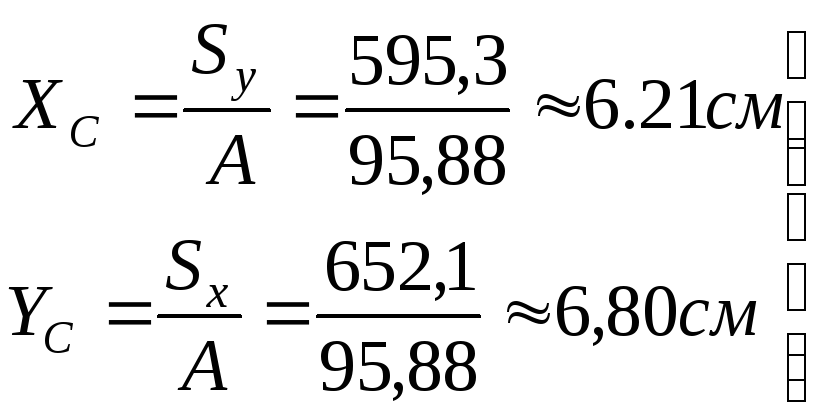

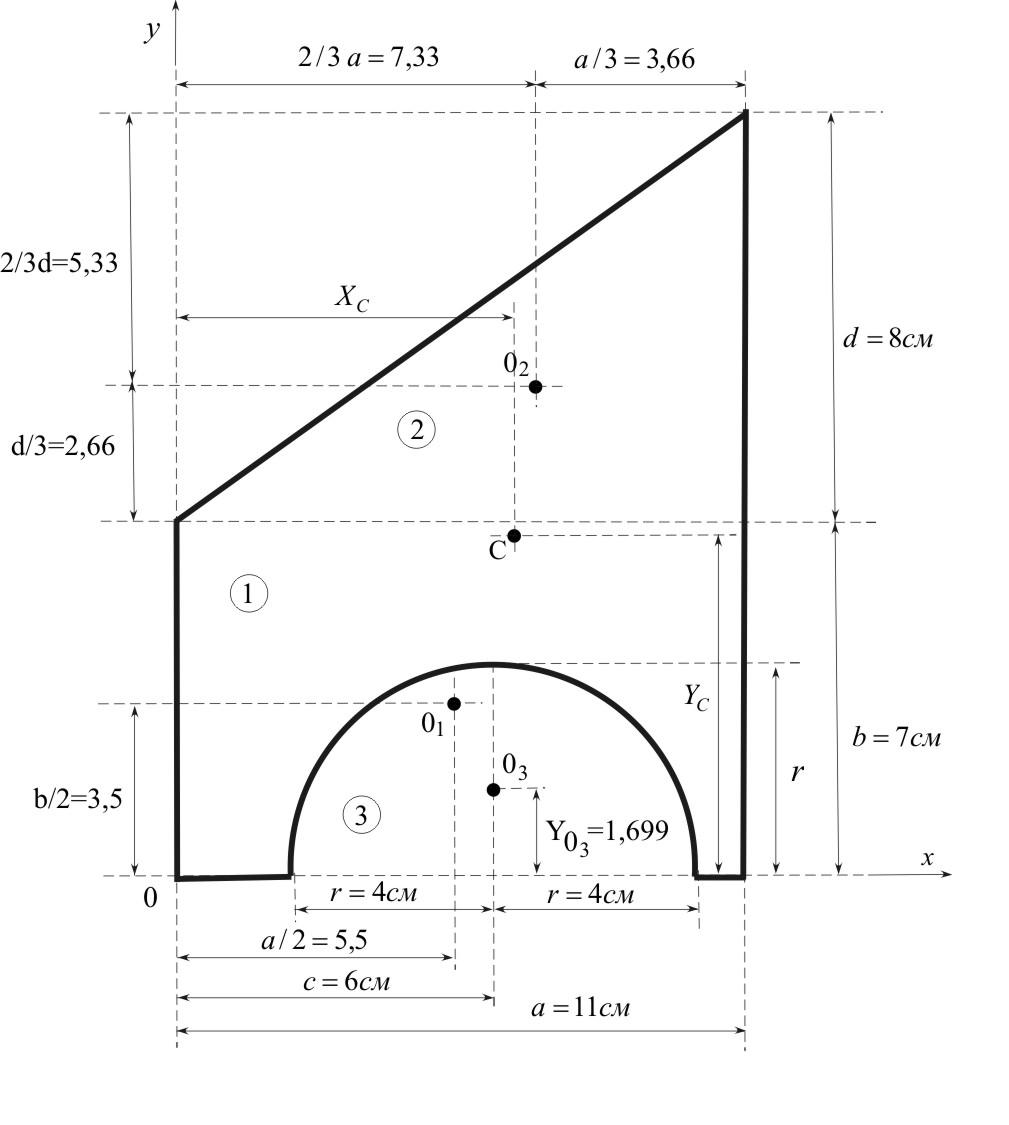

На рис. фигуры отмечаем положение т.С – ее центра тяжести.
Пример 2 определение положения центра тяжести плоской фигуры

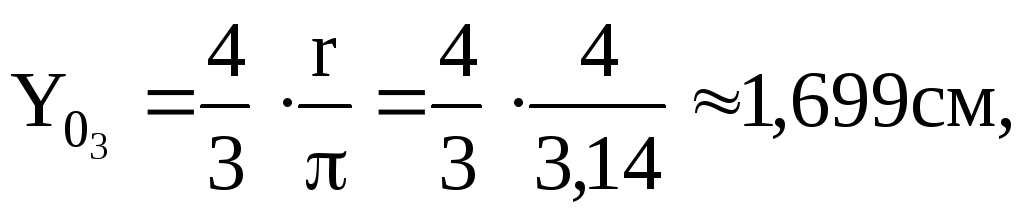

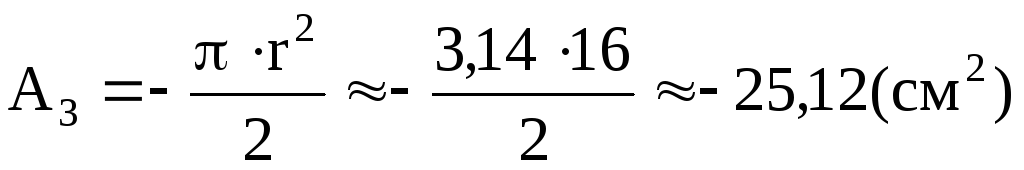

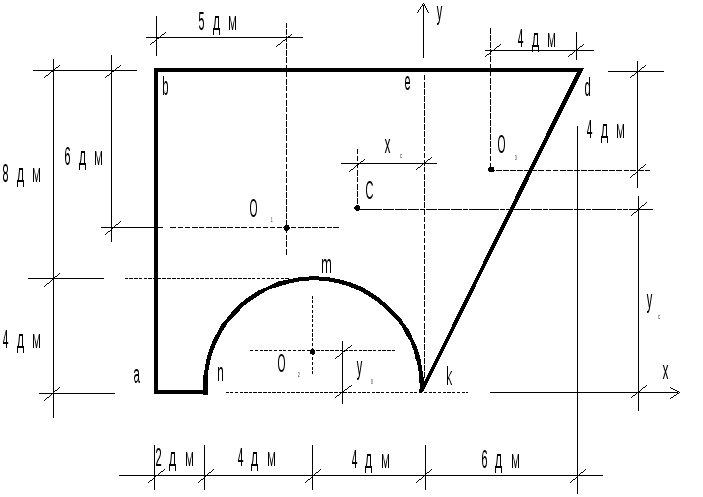

Разбиваем данную фигуру на составляющие ее части: прямоугольник abek, треугольникkedи полукругmnk. Фиксируем на рисунке положения их центров тяжести (т.т. О1, О2, О3). При этом расстояние от центра круга до центра тяжести полукруга вычисляем по формуле
Положение центра тяжести фигуры определим относительно произвольно выбранной системы координат xKyс помощью формул
.
Обозначим через
-
координаты центров тяжести и площади
составляющих фигуру частей, составим
таблицу
Номер части |
xi (дм) |
yi (дм) |
Ai (дм2) |
xiAi (дм3) |
yiAi (дм3) |
1 |
-5 |
6 |
120 |
-600 |
720 |
2 |
-4 |
1,7 |
-25,13 |
100,5 |
-42,72 |
3 |
2 |
8 |
36 |
72 |
288 |
Так как
окончательно получим
Положение центра тяжести отметим на чертеже фигуры.
