Лабораторная мельница
Стержневую мельницу заполняют металлическими стержнями. Корпус с герметической крышкой обычно представляет собой металлический цилиндр. Цилиндры после заполнения стержнями и исходного материала устанавливают на систему валков, состоящую из трех параллельно смонтированных пустотелых валков, укрепленных в подшипниках на раме. Средний валок является ведущим и приводится во вращение через передаточный механизм от электродвигателя. Остальные валки приводятся во вращение от ведущего валка через зубчатую передачу. Когда валки приведены в движение, они увлекают за собой цилиндр с измельчаемым материалом и происходит измельчение материала. Для увеличения силы сцепления между валками и цилиндром на валки надевают резиновые кольца.

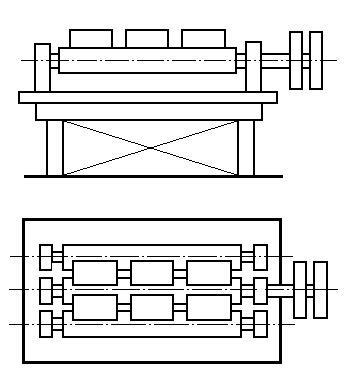

Рисунок 9. Схема лабораторной стержневой мельницы

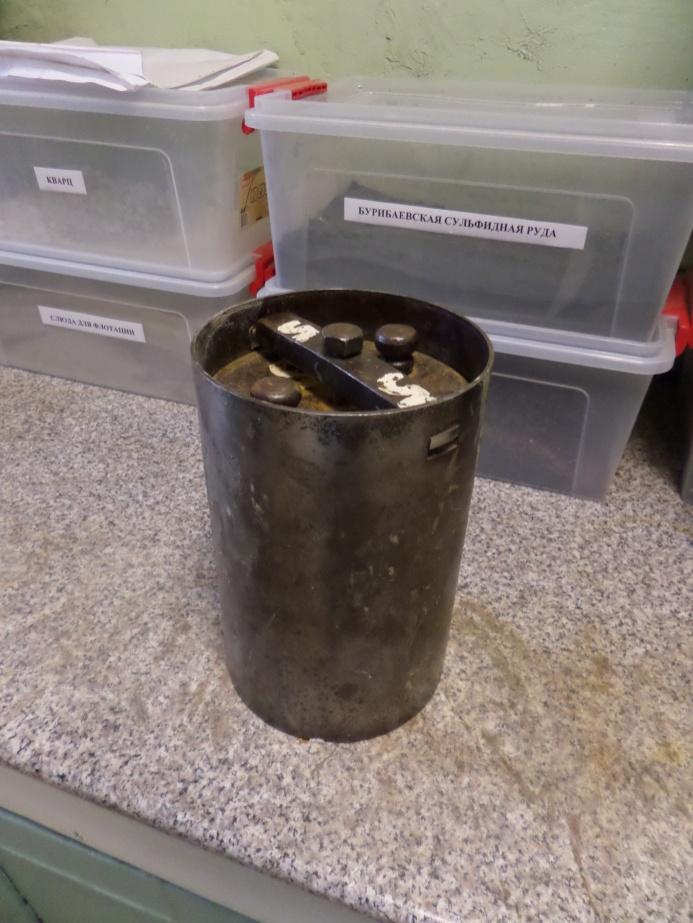

Рисунок 10. Лабораторная стержневая мельница

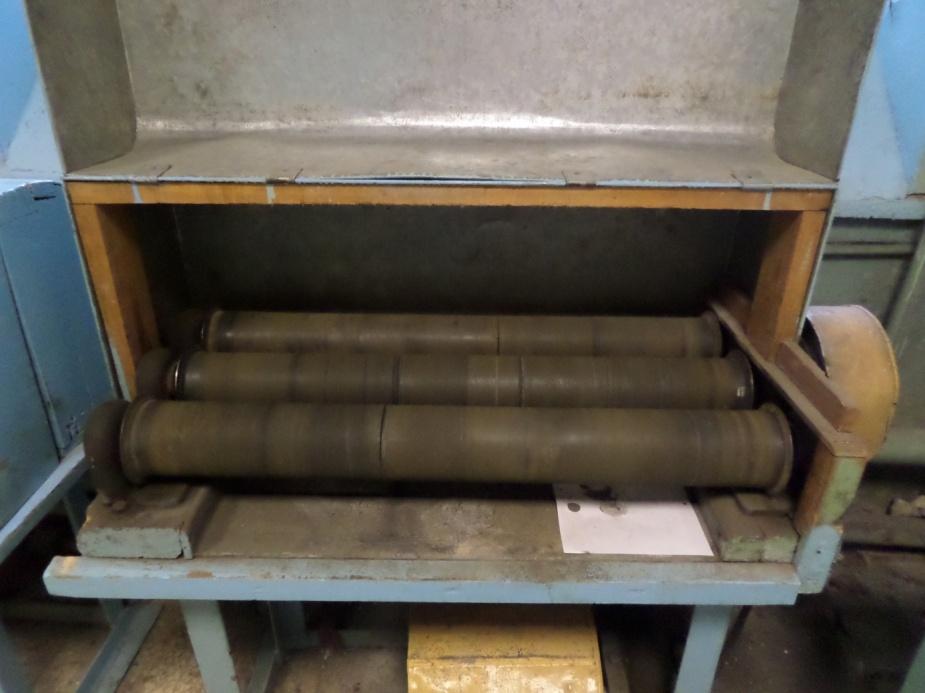

Рисунок 11. Лабораторная стержневая мельница – система валков
Механический встряхиватель
Механический встряхиватель представляет собой корпус, набор сит, приводной механизм, расположенный в масляной ванне и сообщающее набору сит вращательное движение в горизонтальной плоскости. На валик насажен кулачок. При вращении валика кулачок поднимает шток ударника, который встряхивает набор сит.
Просеивание материала продолжается 10-30 мин. Продолжительность просеивания зависит от влажности и крупности материала; мелкий и влажный материал требует большего времени просеивания. Операция просеивания как крупного, так и мелкого материала считается законченной, если при контрольном просеивании в течении 1 мин масса материала, прошедшего через сито, не будет превышать 1% массы материала, оставшегося на сите.

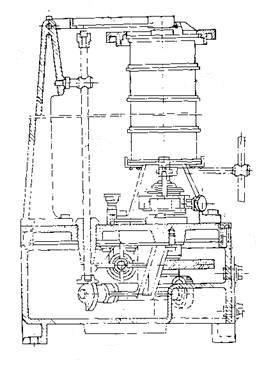

Рисунок 12. Схема механического встряхивателя

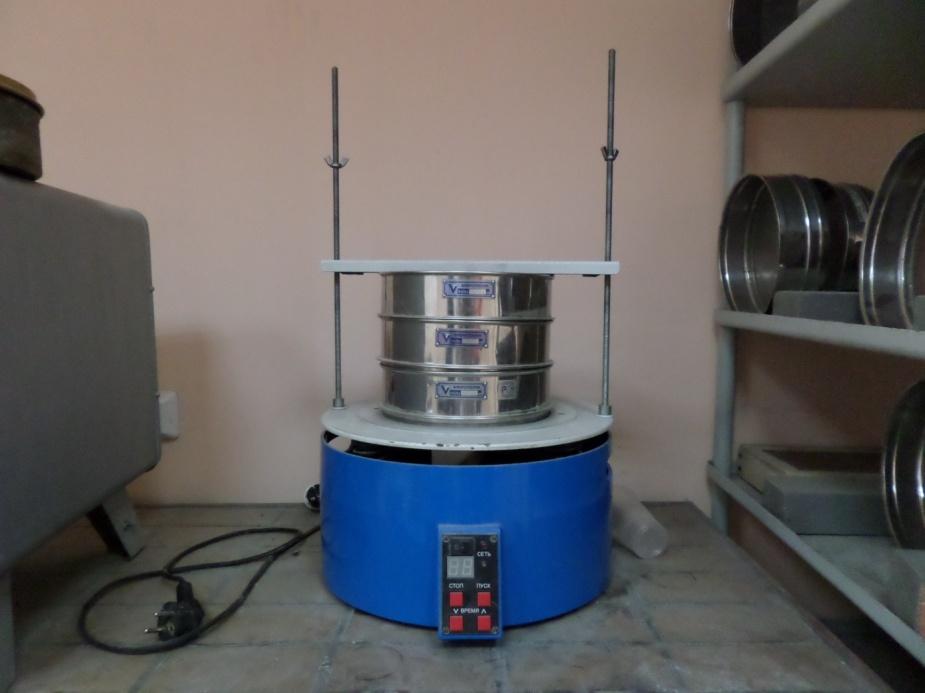

Рисунок 13. Механический стряхиватель
Лабораторная работа № 1
Дробление в дробилке крупного дробления с простым движением щеки
Цель работы
изучить конструкцию и принцип работы дробилок: щековая дробилка с простым движением щеки, щековая дробилка со сложным движением щеки, валковая дробилка с гладкими валками;
освоить способы регулирования работы дробилок;
освоить методику проведения ситового анализа;
научиться определять технологические параметры;
оценить влияние характера щек у дробилок ЩДП и ЩДС на результаты дробления
получить навыки анализа данных.
Выполнение работы
Технологическая схема проведения лабораторной работы № 1
Исходная
руда
Дробление
1 (ЩДП)
Ситовой
анализ (55, 25, 13)
Деление
квартованием
Дробление
2 ЩДП
Дробление
2 ЩДС
Ситовой
анализ (25, 13, 6)
Ситовой
анализ (25, 13, 6)
Деление
на Джонсе
Дробление
3 ВД (
Дробление
3 ВД (
Ситовой анализ (13, 6, 3) Ситовой анализ (13, 6, 3)
1 стадия дробления
Средний
диаметр кусков перед 1 стадией дробления
:
Средний
диаметр кусков после 1 стадии дробления
на крупной щековой дробилке с простым
движением щеки
:
Степень
дробления крупной щековой дробилки с
простым движением щеки
:
Таблица 1
Результаты ситового анализа дробленной руды после 1 стадии дробления на крупной щековой дробилке с простым движением щеки
|
Класс крупности, мм |
Выход | ||
|
г |
% |
суммарный по "минусу" | |
|
|
2899,00 |
48,85 |
100,00 |
|
|
2606,00 |
37,17 |
51,15 |
|
|
371,00 |
6,25 |
13,98 |
|
|
459,00 |
7,73 |
7,73 |
|
Итого: |
5935,00 |
100,00 |
|
