Задача Трансформатор

Министерство образования и науки РФ

Федеральное государственное бюджетное образовательное учреждение высшего образования

"Уральский Государственный Горный Университет"

Кафедра электротехники

Расчет трехфазного трансформатора

Контрольная работа

Группа ОПИ - 13

Студент Кожевников А.О.

Преподаватель Стожков Д.С.

Екатеринбург

2016

Исходные данные

Известны следующие технические данные трехфазного трансформатора, предназначенного для работы в сети с частотой (таблица 1, страница 2):

• число фаз ;

• схема и группа соединения обмоток ;

• номинальная полная мощность ;

• номинальное линейное напряжение обмотки ;

• номинальное линейное напряжение обмотки ;

• мощность холостого хода при номинальном напряжении (потери холостого хода) ;

• мощность короткого замыкания при напряжении короткого замыкания (потери короткого замыкания) ;

• напряжение короткого замыкания ;

• ток холостого хода .

Таблица 1 – Исходные данные

	400	6	0,69	2180	3700	3,5	2,1	1,1+j1,0

Выполнение работы

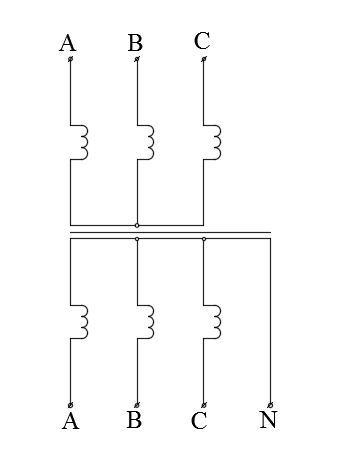

Рисунок 1 – Схема соединения обмоток трансформатора группы

Номинальное фазное напряжение на обмотке ВН :

Номинальное фазное напряжение на обмотке НН :

Номинальный фазный ток на обмотке ВН :

Номинальный фазный ток на обмотке НН :

Коэффициент трансформации К:

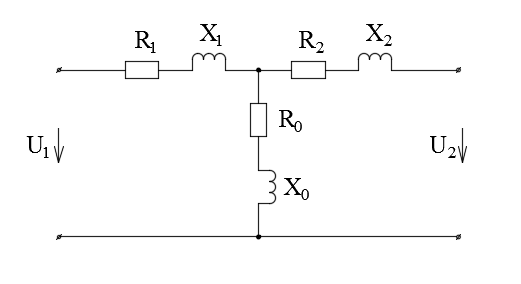

Параметры Т - образной электрической схемы замещения трансформатора:

Параметры короткого замыкания:

Коэффициент мощности трансформатора :

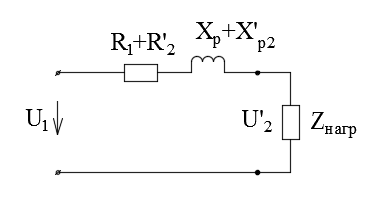

Рисунок 2 – Упрощенная электрическая схема замещения трансформатора

Рисунок 3 – Упрощенная электрическая схема замещения трансформатора при включении во вторичную обмотку дополнительной нагрузки

Добавочная нагрузка :

Номинальный фазный ток на обмотке при включении в него добавочной нагрузки НН :

Коэффициент нагрузки при включении во вторичную цепь нагрузки :

Оптимальный коэффициент нагрузки трансформатора :

Вторичное напряжение трансформатора

КПД трансформатора

Для заметок

Список литературы

Абубакиров К.М. Электротехника и электроника часть 2. Электрические машины. Екатеринбург: Изд-во УГГГА, 2002 – 44 с.
